摩爾定律是否走向盡頭？這是半導體業界常被提起的問題。但TI這次的產品發布似乎給出了另一種答案：并非速度放緩，而是路徑變化。

MSPM0C1104的推出標志著摩爾定律從傳統“縮小晶體管尺寸”的單一路徑，轉向“系統級封裝創新”和“高度集成優化”多維演進。

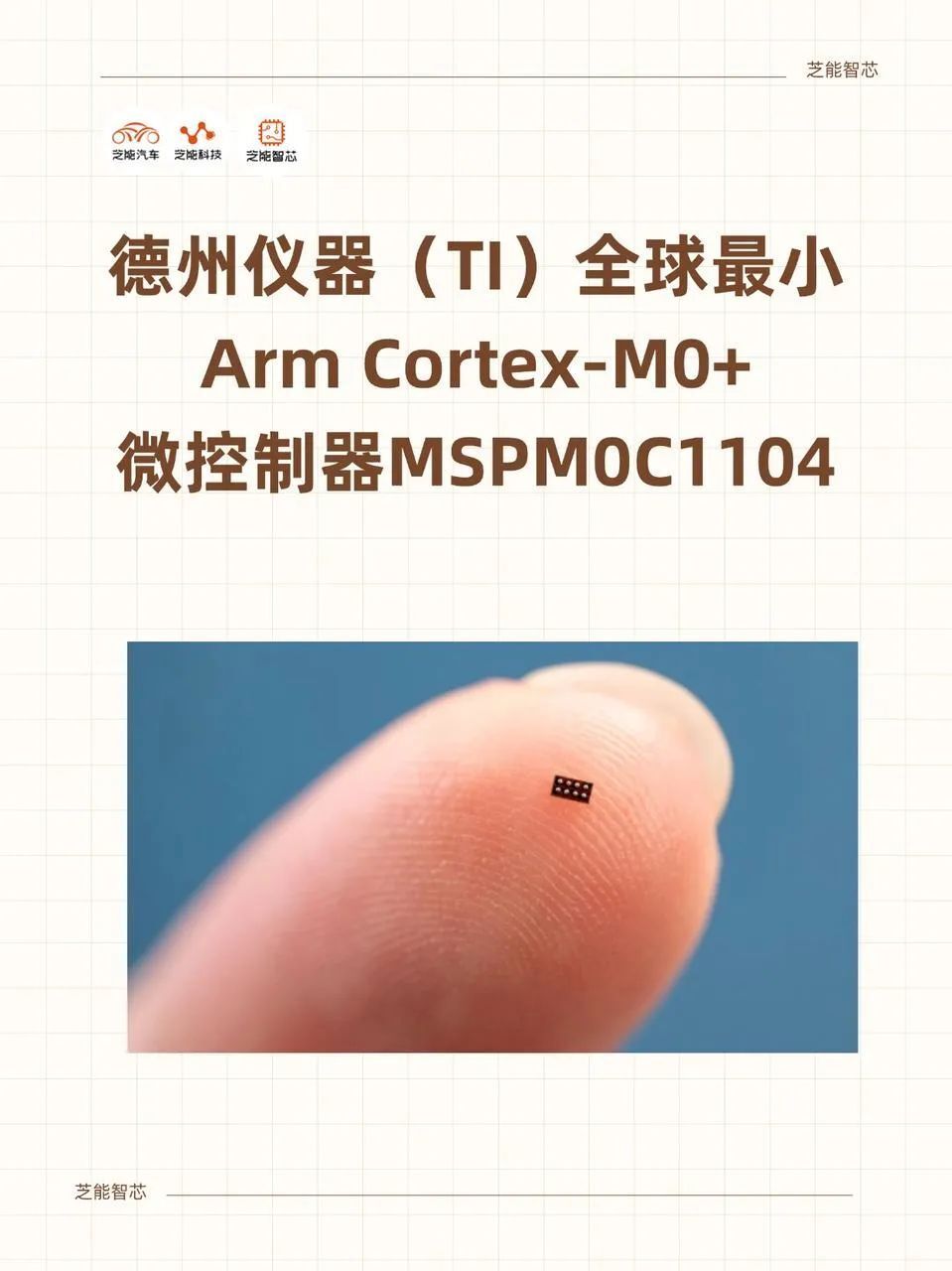

德州儀器（TI）以其全球最小的Arm Cortex-M0+微控制器MSPM0C1104，再次向業界證明——摩爾定律并未終結，而是在以新的方式延續。這款僅1.38mm2、比胡椒粒還小的MCU，在低功耗、高集成度和成本優化之間取得了平衡。

MSPM0C1104最引人注目的地方莫過于其采用的晶圓芯片級封裝（WCSP）技術。這種封裝方式取消了傳統的封裝外殼，將芯片直接焊接到電路板上，極大壓縮了體積，同時減少了引腳阻抗，提高了電氣性能。

在TI的設計中，這款MCU將8個焊球壓縮在1.38mm2的空間里，相較于市場同類產品面積減小38%。

對于耳機、探頭、筆類產品和可穿戴設備等空間極度受限的應用而言，這是毫無疑問的革命性改進。

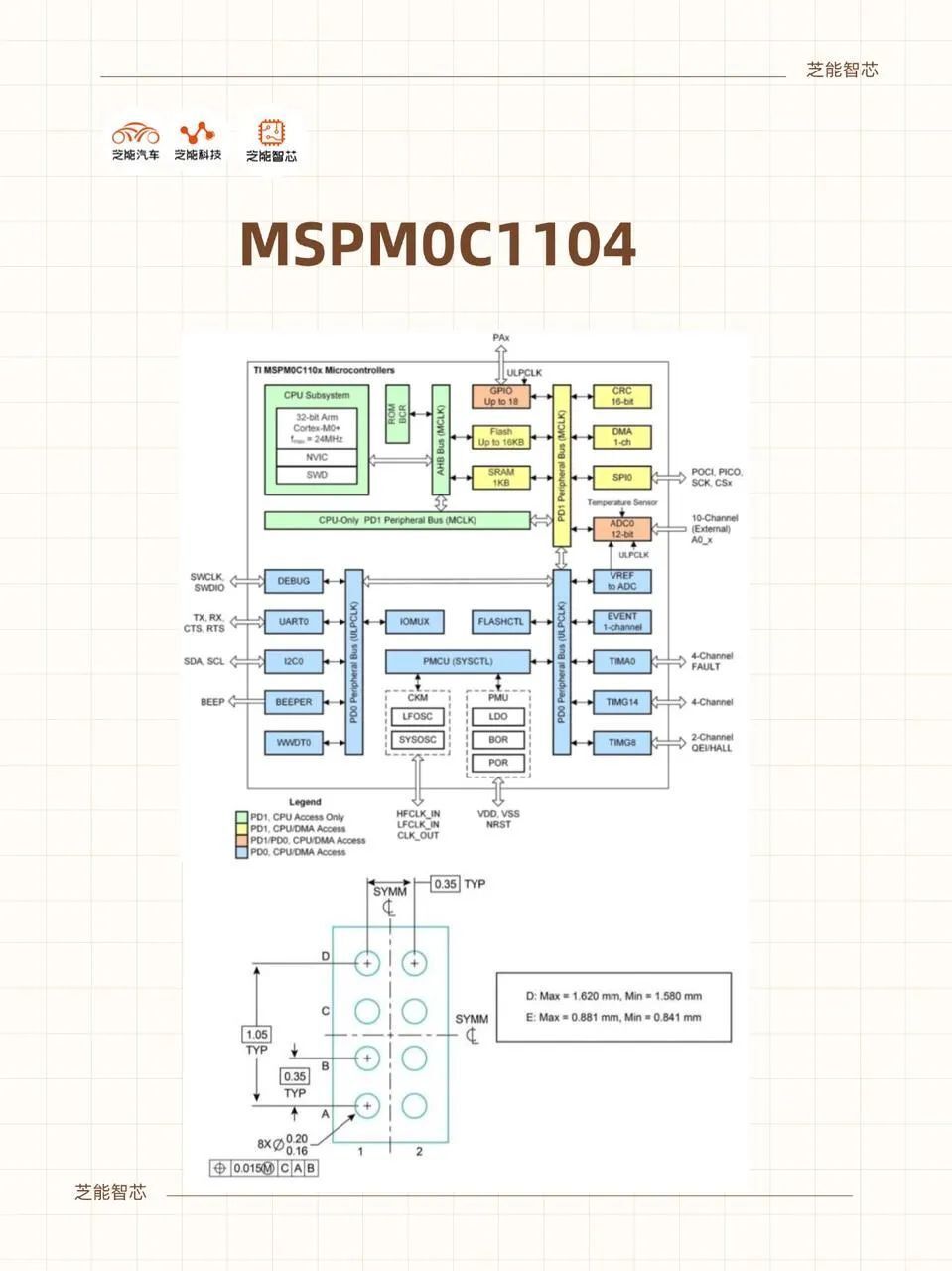

技術難點不僅在于尺寸壓縮，更在于“壓縮之后仍要功能完備”。TI并未因小而減功能，相反，這款MCU搭載了24 MHz的Cortex-M0+內核、16KB閃存、12位ADC、6個GPIO，以及UART/SPI/I2C等常見通信接口，確保其仍能勝任日常傳感、控制和通信任務。在微型化時代，既小又能干，既省又穩定。

這顆芯片并不是孤立存在，而是嵌套在MSPM0系列這一完整平臺中，以與功能更強大的MSPM0兄弟型號實現引腳級兼容。

工程師不必從頭重構PCB，即可從低端產品升級至中高端應用。這種“平滑遷移”的設計思路，TI在產品生態與生命周期管理上的深度戰略思維。

Part 2

在MSPM0C1104背后，TI開始從全球資源分配給印度團隊，承擔了從芯片架構設計、驗證到封裝協同的全過程，推動了整個成本結構的優化，將全球資源整合能力與本土創新結合。

這個是一種發展中國家需求的視角，“我們的客戶要求我們提供隱形、價格實惠、功能齊全的產品。”

這需要極為復雜的產品權衡——極小封裝意味著更高的封裝良率要求、更精細的電源管理與信號完整性控制，同時也需要面對測試與量產一致性等一系列挑戰，通過“模塊化設計+本地測試+協同封裝”模型將量產成本控制在極具吸引力的區間。

MSPM0C1104的千片報價僅0.20美元，搭配售價僅5.99美元的LaunchPad開發板，價格策略是TI基于“以規模換效益”的戰略落地結果。

面向可穿戴設備、TWS耳機、健康監測等高出貨場景，TI顯然已經建立起從IP授權、SoC設計到封裝測試的一整套高效率產業鏈，以支撐低價MCU的廣泛滲透。

這種“印度+全球”的研發模式也為TI打開了快速響應區域市場的新路徑，印度本地市場的可穿戴設備創新日趨活躍，而TI的本地團隊在需求定義、快速試產和技術支持方面扮演著不可替代的角色，深入垂直領域、貼近一線市場的策略，為TI在激烈的MCU競爭中找到新的嘗試路徑。

電子行業中除了高制程之外，整體的趨勢就是“還能再小一點”，從路徑上就是可以更強、更智能、更實惠。

小結

未來的可穿戴設備、醫療探頭、電容筆乃至智能耳塞，不再只是縮小尺寸那么簡單，而是可以做到在微型空間內，實現智能化感知與聯通。
