意法半導體推出針對消費類和工業電源轉換器和電機控制器優化設計的GaN半橋驅動器
2025年5月27日，中國——意法半導體推出兩款高壓GaN半橋柵極驅動器，為開發者帶來更高的設計靈活性和更多的功能，提高目標應用的能效和魯棒性。

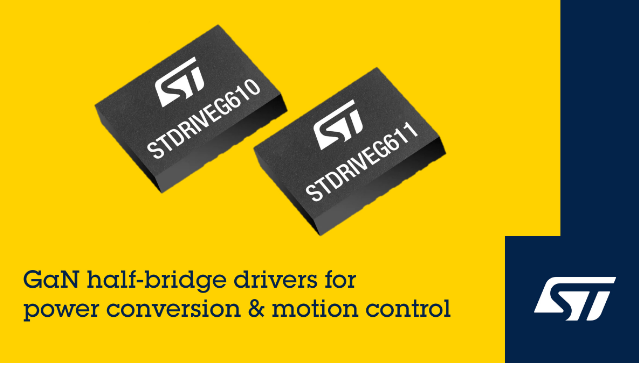

STDRIVEG610 和 STDRIVEG611兩款新產品為電源轉換和電機控制設計人員提供兩種控制GaN功率器件的選擇，可以提高消費電子和工業應用的能效、功率密度和魯棒性。
STDRIVEG610主打那些要求啟動時間300ns級別的柵極驅動應用，啟動時間是LLC或ACF電源轉換拓?fù)涞囊粋€(gè)關鍵參數，保證在突發模式下準確控制功率管的關斷間隔。
STDRIVEG611 是針對電機控制應用中的硬開關進行了優化設計，增加高邊UVLO欠壓保護和過流保護智能關斷等安全功能。
這兩款器件對軟硬開關拓?fù)涠歼m用，并內置預防交叉導通的互鎖功能。STDRIVEG610可提升電源適配器、充電器和功率因數校正 (PFC) 電路的性能，而STDRIVEG611可節省空間，提高能效和可靠性，適用于家用電器、電泵、壓縮機、工業伺服驅動電機以及工廠自動化驅動裝置。
為了簡化設計，兩款器件都集成了高邊自舉二極管，以及大電流能力且傳輸延遲小于10ns的6V高低邊線性穩壓器。每個驅動器都有獨立的吸電流和拉電流路徑，吸電流為 2.4A/1.2Ω，拉電流為 1.0A/3.7Ω，可以實現很好的驅動性能。
片上集成的 UVLO 保護功能用于保護高低邊的 600V GaN 功率開關管的安全，防止器件在低效或危險情況下運行。此外，兩款器件都有過熱保護功能，dV/dt耐量高達 ±200V/ns。輸入引腳電壓擴展到 3.3V 至 20V，從而簡化了控制器接口電路。兩款器件都有待機引腳，在非工作期間或突發模式下，可以節省能耗，并具有獨立的電源地引腳，可用于開爾文源驅動或連接分流電阻。
STDRIVEG610 和STDRIVEG611集成豐富的功能，有助于降低物料清單成本，采用4mm x 5mm QFN 的緊湊封裝，節省電路板空間。
兩款產品的配套評估板EVLSTDRIVEG610Q和EVLSTDRIVEG611現已上市，可幫助設計人員加快應用開發。兩款評估板均可直接使用，集成了 600V 高速半橋柵極驅動器和意法半導體的兩顆 SGT120R65AL 增強型 GaN HEMT功率開關管。
