電路DIY驅動板DRSSTC

設計簡介

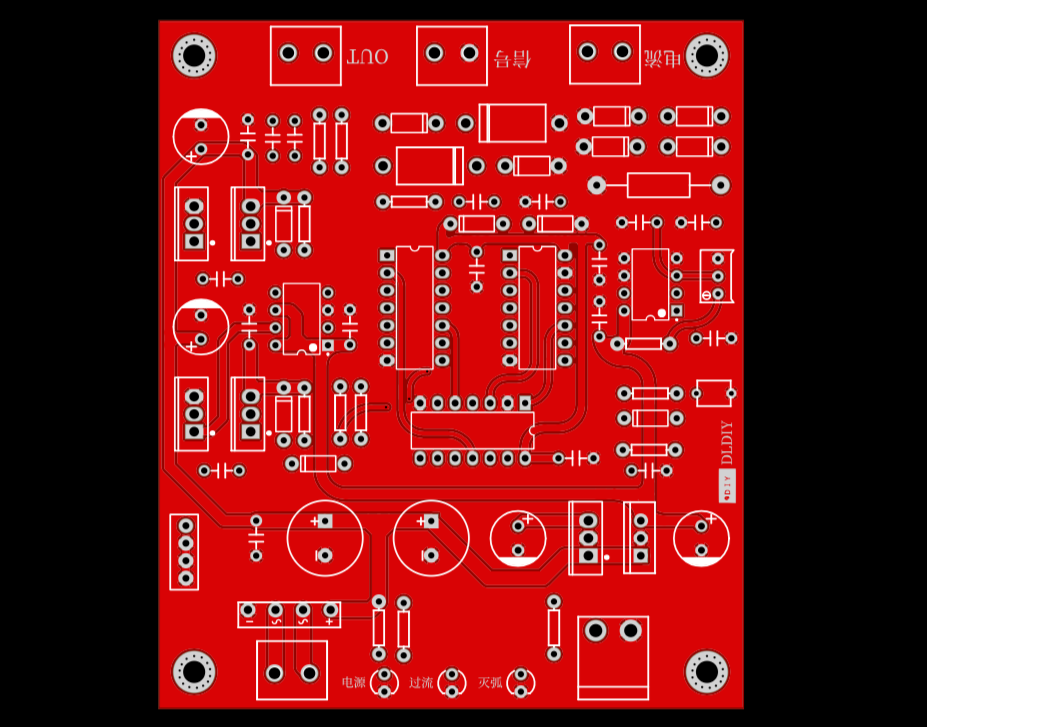

電路DIY驅動板DRSSTC

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
KNE51000UF25V149EC0026	固態電容		點擊下載
FRC0402J222 TS	貼片電阻		點擊下載
RKJXU1210006	電位器、其他可調電阻	阻值（歐姆）：10K 精度：- 溫度系數：- 傾斜操縱桿型	點擊下載
RC-02K102JT	貼片電阻	阻值（歐姆）：1K 精度：±5% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
MF11 471M	NTC熱敏電阻		點擊下載
FRC0402J202 TS	貼片電阻	電阻類型：厚膜電阻阻值：2kΩ 精度：±5% 功率：62.5mW 溫度系數：±100ppm/℃ 最大工作電壓：50V 工作溫度范圍：-55℃~+155℃	點擊下載
FRC0402J333 TS	貼片電阻		點擊下載
KNE51000UF25V149EC0026	固態電容		點擊下載
FRC0402J222 TS	貼片電阻		點擊下載
MAX5492LC10000+T	網絡排阻		點擊下載
RC-02K102JT	貼片電阻	阻值（歐姆）：1K 精度：±5% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
MF11 471M	NTC熱敏電阻		點擊下載
FRC0402J202 TS	貼片電阻	電阻類型：厚膜電阻阻值：2kΩ 精度：±5% 功率：62.5mW 溫度系數：±100ppm/℃ 最大工作電壓：50V 工作溫度范圍：-55℃~+155℃	點擊下載
FRC0402J333 TS	貼片電阻		點擊下載
CRA024RJ20KQ10	網絡排阻	阻值（歐姆）：20K 電阻器數：4 精度：±5% 每元件功率：63mW 溫度系數：±200ppm/°C	點擊下載
TC1N4148T26B	開關二極管	反向恢復時間：4ns 直流反向耐壓（Vr）：75V 平均整流電流（Io）：150mA 正向壓降（Vf）：1V @ 10mA	點擊下載
ME7805A3G	線性穩壓芯片	輸出類型：固定最大輸入電壓：35V 輸出電流：1.2A 輸出電壓（最小值/固定值）：5V 5v 1200ma	點擊下載
KM477M025F12RR0VH2FP0	引線型鋁電解電容		點擊下載
DS1023-2*2SF11	排針排母	針腳數：4 連接器類型：排母排數：2 觸頭類型：母形插口間距：0.100"(2.54mm) 2×2.54雙排母	點擊下載
IRF540NPBF	MOS(場效應管)	漏源電壓（Vdss）：100V 連續漏極電流（Id）（25°C 時）：33A 柵源極閾值電壓：4V @ 250uA 漏源導通電阻：44mΩ @ 16A,10V 最大功率耗散（Ta=25°C）：130W 類型：N溝道 N溝道,100V,33A,44mΩ@10V	點擊下載
1N5337BG	穩壓二極管	精度：±5% 穩壓值(典型值）：4.7V 反向漏電流：5uA @ 1V 最大功率：5W	點擊下載
DB2ER-5.08-2P-GN-F	插拔式接線端子		點擊下載
204-10SURD/S530-A3	發光二極管	照明顏色：紅色主波長/色坐標：624nm φ3 3mm LED燈發光二極管紅發紅光紅燈紅色直插插件	點擊下載
CRA034RF20K0P05Z	網絡排阻	阻值（歐姆）：20K 電阻器數：4 精度：±1% 每元件功率：1/10W 溫度系數：±200ppm/°C	點擊下載
LM393	電壓比較器		點擊下載
KBP310	整流橋	反向峰值電壓：1000V 平均整流電流（Io）：3A 正向壓降（Vf）：1.1V @ 3A	點擊下載
IRF9540NPBF	MOS(場效應管)	漏源電壓（Vdss）：100V 連續漏極電流（Id）（25°C 時）：23A 柵源極閾值電壓：4V @ 250uA 漏源導通電阻：117mΩ @ 11A,10V 最大功率耗散（Ta=25°C）：140W 類型：P溝道 P溝道,-100V,-23A,117mΩ@-10V	點擊下載
