一,FSMC簡介

FSMC:靈活的靜態存儲控制器
能夠與同步或異步存儲器和16位PC存儲器卡連接
STM32的FSMC接口支持包括SRAM、NAND FLASH、NOR FLASH和PSRAM等存儲器
STM32 407和103是不支持SD RAM的,429,439支持SD RAM操作12345

TFTLCD信號,RS、D0~D15、WR、RD、CS、RST和BL等

其中真正操作LCD時用到的就只有：
    數據&命令:RS
    數據線:D0~D15
    寫信號:WR
    讀信號:RD
    片選信號:CS1234567

操作時序和SRAM控制類似，唯一不同是TFTLCD有RS信號，但是沒有地址信號

TFTLCD通過RS信號來決定傳送是數據還是命令，可以理解為一個地址信號
將RS接到FSMC地址線A10(A0-A25隨意),TFTLCD就被當做一個SRAM使用
這樣TFTLCD成為只有一個地址的SRAM設備,從而實現FSMC驅動TFTLCD

---

LCD時序,我們知道,LCD的讀寫耗時是不同的.寫快讀慢
這里采用模式A,針對不同的速度,做不同的設置

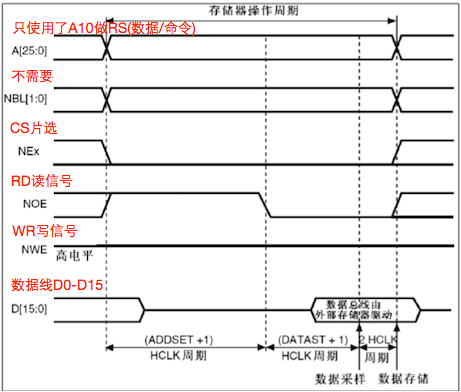

模式A讀時序:

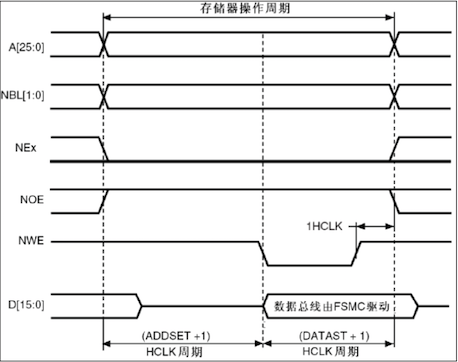

模式A寫時序:

ILI9341時序-讀寫高低電平最小持續時間:

根據ILI9341時序讀寫高低電平最小持續時間來配置模式A的讀寫時序

---

六,FSMC相關寄存器介紹

對于NOR FLASH/PSRAM控制器-存儲塊1，可通過FSMC_BCRx、FSMC_BTRx和FSMC_BWTRx寄存器設置（其中x=1~4，對應4個區）。
通過這3個寄存器，可以設置FSMC訪問外部存儲器的時序參數，拓寬了可選用的外部存儲器的速度范圍。

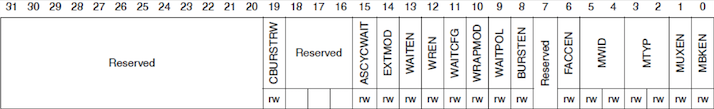

1,SRAM/NOR閃存片選控制寄存器（FSMC_BCRx）

EXTMOD：
     擴展模式使能位，控制是否允許讀寫不同的時序，需設置為1
WREN：
     寫使能位。我們要向TFTLCD寫數據，需設置為1
MWID[1:0]：
     存儲器數據總線寬度。00，表示8位數據模式；01表示16位數據模式；10和11保留。
     我們的TFTLCD是16位數據線，需設置WMID[1:0]=01。
MTYP[1:0]：
     存儲器類型。00表示SRAM、ROM；01表示PSRAM；10表示NOR FLASH;11保留。
     我們把LCD當成SRAM用，需設置MTYP[1:0]=00。
MBKEN：
     存儲塊使能位。需設置為112345678910111213

2,SRAM/NOR閃存片選時序寄存器（FSMC_BTRx）-讀時序控制

ACCMOD[1:0]：
     訪問模式。00:模式A；01:模式B；10:模式C；11:模式D。
     我們使用模式A,需設置為00
DATAST[7:0]：
     數據保持時間，等于: DATAST(+1)個HCLK時鐘周期，DATAST最大為255。
     對于ILI9341相當于RD低電平持續時間,最大355ns
     對于STM32F1，一個HCLK=13.8ns (1/72M)，設置為15,相當于16個HCLK=220.8,加上STM32F1的FSMC性能較低一些,配置為15即可
     對于STM32F4，一個HCLK=6ns(1/168M) ，設置為60(360)。
ADDSET[3:0]：
     地址建立時間。表示：ADDSET+1個HCLK周期，ADDSET最大為15。
     對ILI9341來說，這里相當于RD高電平持續時間，為90ns。
     STM32F1的FSMC性能較低,即便設置為0,RD也有190ns高電平,所以設置為1
     STM32F1設置為15



注意:
     如果未設置EXTMOD位,則讀寫共用FSMC_BTRx時序寄存器12345678910111213141516171819

3,SRAM/NOR閃存寫時序寄存器（FSMC_BWTRx）-寫時序控制

ACCMOD[1:0]：
     訪問模式。00:模式A；01:模式B；10:模式C；11:模式D。
DATAST[7:0]：
     數據保持時間，等于: DATAST(+1)個HCLK時鐘周期，DATAST最大為255。
     對ILI9341來說，其實就是WR低電平持續時間，為15ns，不過ILI9320等則需要50ns。
     考慮兼容性，對STM32F1一個HCLK=13.8ns (1/72M)，設置為3(4*13.8=55.2)；
     對STM32F4，一個HCLK=6ns(1/168M) ，設置為9(9*6=54)。
ADDSET[3:0]：
     地址建立時間。表示：ADDSET+1個HCLK周期，ADDSET最大值為1111 = 15。
     對ILI9341來說，這里相當于WR高電平持續時間，為15ns。
     考慮兼容ILI9320，STM32F1即便設置為1,WR也有100ns高電平，所以設置為1。
     而對STM32F4，則設置為8(9*6=54)12345678910111213

七,寄存器組合說明

ST官方庫寄存器定義中并沒有FSMC_BCRx、FSMC_BTRx、FSMC_BWTRx等單獨寄存器
而是將他們進行了一些組合。規律如下：

FSMC_BCRx和FSMC_BTRx，組合成BTCR[8]寄存器組，他們的對應關系如下：

BTCR[0]對應FSMC_BCR1，BTCR[1]對應FSMC_BTR1
BTCR[2]對應FSMC_BCR2，BTCR[3]對應FSMC_BTR2
BTCR[4]對應FSMC_BCR3，BTCR[5]對應FSMC_BTR3
BTCR[6]對應FSMC_BCR4，BTCR[7]對應FSMC_BTR412345

FSMC_BWTRx則組合成BWTR[7]，他們的對應關系如下：

BWTR[0]對應FSMC_BWTR1，
BWTR[2]對應FSMC_BWTR2，
BWTR[4]對應FSMC_BWTR3，
BWTR[6]對應FSMC_BWTR4，
BWTR[1]、BWTR[3]和BWTR[5]保留
