這幾年，越來越多汽車OEM和Tier1推出12V/48V雙電池汽車系統設計的輕混合動力汽車 （MHEV）及方案 ，而自從特斯拉高調宣布，Cybertruck和特斯拉將來推出的所有平臺都將采用48V，更是為48V系統“添了一把柴”，12V退出歷史舞臺的腳步加快了。

第一部分：為什么是48V？

如今，12V已面臨過多限制，許多汽車OEM都將48V視作最為合理的發展目標，因?yàn)檫@一電壓能夠達成一種理想的平衡。

一是功率損耗更低，效率更高，提高能源利用率，有利于簡化汽車組件散熱設計，降低成本。根據歐姆定律P=I2R，理論上，在48V架構中，由于電流是12V架構的四分之一，所以電力傳輸系統中電阻導致的各種功率損耗都可以降低到原來的十六分之一。

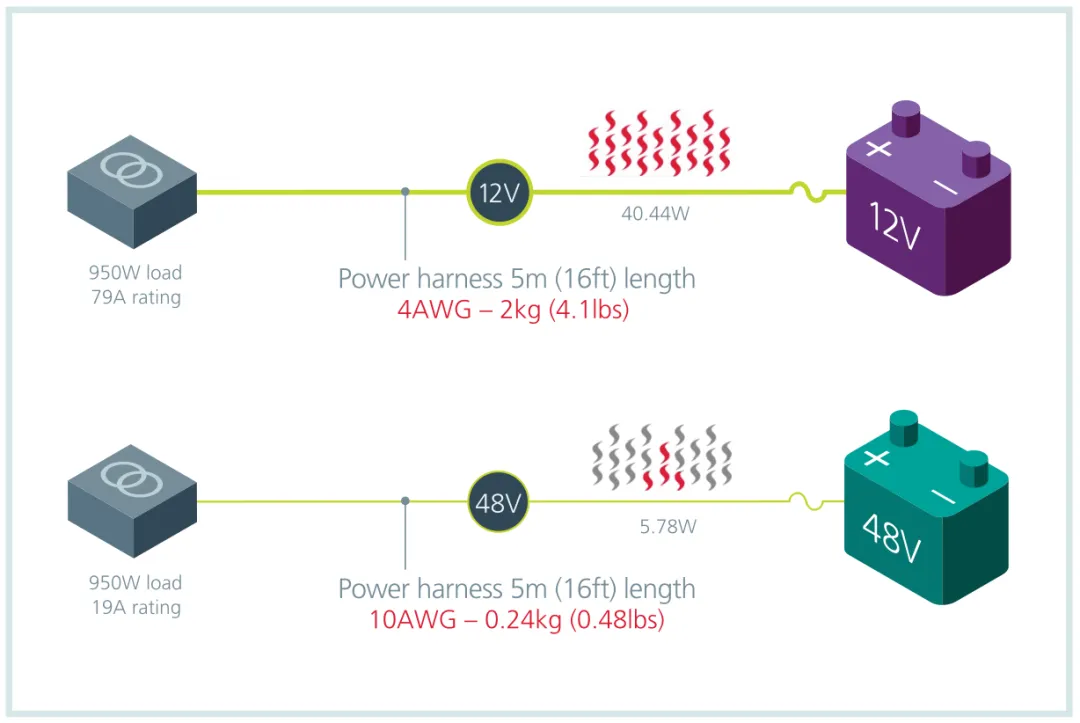

二是產品/線束更輕，成本降低，并且有利于整車減重，提高電車?yán)m(xù)航。根據電功率公式P=V·I和 PLOSS = I2R，電壓加倍意味著設備可以用一半的電流獲得相同的功率，電流降低意味著可以使用規模更小的導線、端子和連接器，這些因素都能減輕重量并降低成本。

三是48V遠低于60V這一防范電擊危險所要求公認限值，48V電池的充電電壓最高56V，已經很接近60V，即48V電池電壓是安全電壓下的最高電壓等級了。

四是48V電網還能在車聯網 (V2X) 和 ADAS 方面使系統為未來應用做好準備（負載點控制）。

48V系統由BSG（發動機皮帶驅動的電機）+48V 電池+DC/DC三大部分組成。值得注意的是，48V輕混系統并不是完全替代了傳統的12V電氣系統，而是保留了此前的 12V系統，這樣可以最大程度的兼容原有系統，節約大量的研發成本。48V系統對工作溫度和軟件的匹配標定等方面都有著較為苛刻的要求。

第二部分：48V系統設計難題

既然48V這么萬能，為什么汽車行業切換起來這么費勁？實際上，這會牽扯到許多設計方面的問題。同時，48V系統對工作溫度和軟件的匹配標定等方面都有著較為苛刻的要求。

電弧防護

電弧風險受電壓水平及端子間距影響，溫度可達2800～19000°C。12V電路中，電弧一般會快速熄滅，但在48V下，電弧可能持續，損壞端子和連接器。

目前尚不確定，用于48V系統的12V刀片式保險絲能否提供足夠的電弧防護。而且，由于48V系統所需的繼電器觸點距離將大于12V系統所需的，因此需要重新設計保險絲和繼電器。由于這些組件的要求都可通過采用半導體器件輕松滿足，所以這些問題很可能通過電子方案來解決。也就是說，更多eFuse方案會被采納。

電壓架構不斷發生變化

目前很難跨越到全48V系統，因此市面大部分方案并沒有完全替代傳統12V電氣系統，而是保留了此前的12V系統，這樣可以最大程度的兼容原有系統，節約大量的研發成本，所以設備很有可能是12V系統和48V系統并存，因此整個的電源架構可能在未來每個時期都會有所不同。

EMI要求更高了

在48V下，盡管輸出功率相同，但較低負載電流減少了傳導（差分）發射，因此開關波形（EMI 的第二主要來源）成了關注重點。較大的開關波形振幅會增加EMI，開關節點的噪聲輻射也會因大面積銅區（如電感器）而加劇，尤其在48V輸入電壓下更為明顯。

因此，在選擇48V應用的電源穩壓器時，必須評估高輸入電壓對EMI的影響，并選用具有 EMI緩解功能的穩壓器，以降低額外的噪聲。即便使用低噪聲穩壓器，設計時仍需遵循低噪聲PCB布局原則，選用合適的EMC元件，并以系統化的方法進行設計。設計低噪聲電源轉換器的最佳步驟是先參考數據表和評估板示例進行仿真。

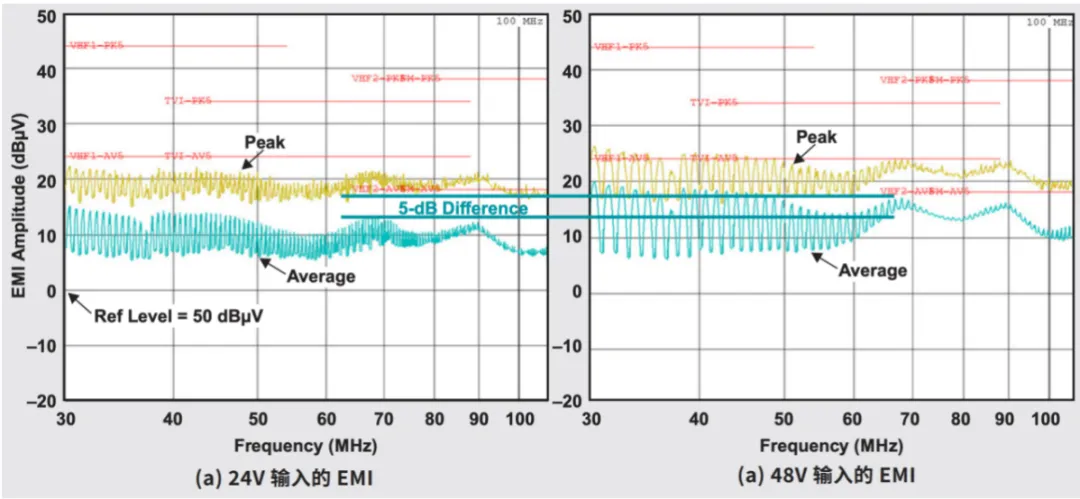

具有相同負載條件的24V和48V輸入的LM5164-Q1 EMI性能，圖源｜TI

BMS控制更謹慎了

48V電池系統由鋰離子電池構成，相較于鉛酸電池，需要更多注意和處理。鑒于此，48V汽車需要電池管理系統（BMS）負責監控電池電壓和電池溫度，以便能夠安全地為電池充電。由于48V系統具有再生能力，這種情況也變得更為復雜。當汽車電池的剩余電量足夠低時，可發出再生指令，但是對BMS的控制需要非常謹慎，這對于防止過充或過熱至關重要。

端子接觸及鎖定

避免使用有間歇接觸或微動腐蝕的端子，否則會形成微電弧，損壞端子材料，增大電阻。采用有效的端子二次鎖定，防止端子退出（TPO）導致間歇性斷電及電弧形成。維修48V連接器前，務必?cái)嚯?，以免斷開時形成高溫電弧。

爬電距離和電氣間隙

爬電距離是沿絕緣材料表面的最短距離，電氣間隙是導體間空氣中的最短距離。使用IEC 60664-1規范確定爬電距離和電氣間隙。傳統汽車連接器大多滿足電氣間隙要求，但部分需設計調整以滿足爬電距離。

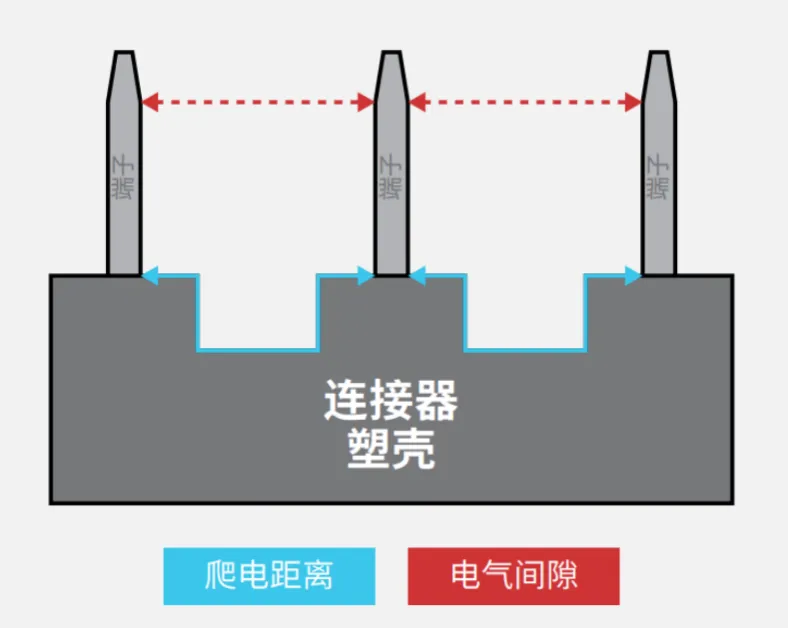

爬電距離和電氣間隙，圖源｜APTIV

電壓隔離

在混合電壓系統中，需避免電流從48V流向12V，因此最佳方式是隔離不同電壓的電路，或在連接器內進行物理分區。同時在布線時，盡量分開布置48V和12V電路，并為易受損部位的48V電線提供額外保護。避免使用相同的接地螺栓，以防電流通過共享連接跨電壓流動。

密封要求

48V連接器意外接觸到鹽水等電解液，產生的電化學腐蝕反應對端子的侵蝕比12V情況下更嚴重，所以必須保持密封足夠嚴密。

配套產業鏈都要更換

從12V提高到48V后， 零部件、接插件、開關等的耐壓要提高；為了兼容12V的硬件，還需增加48V轉12V的直流變壓器；由于電壓升高了，觸點更容易產生電弧，所以采通常需要采用電子繼電器來代替?zhèn)鹘y(tǒng)的電磁繼電器或者電子保險絲；甚至為了安全著想，48V連接器也通常采納淺藍色的顏色編碼，提示人們注意穿戴個人防護裝備。

第三部分：48V設計架構上的變化

特斯拉是堅定的“48V愛好者”。特斯拉不僅表示，其CyberTruck采用全48V方案，同時將進行一系列設計修改，在幾款現有車型中停用12V母線，已經組建了自己的“秘密”附件團隊，專門開發面向48V架構的產品，如照明、絞盤和空氣壓縮機。

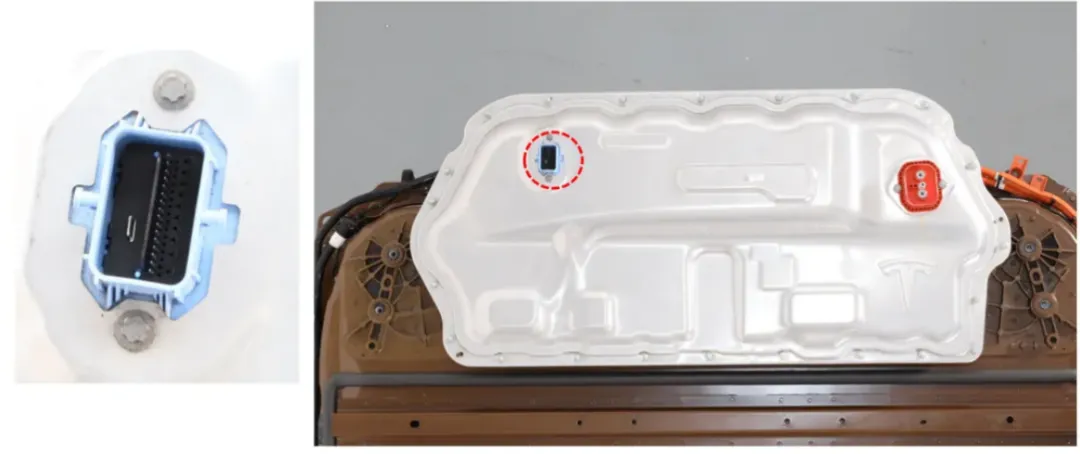

不過，經過拆解分析，CyberTruck將48V的連接器和包裝設計成了藍色，較好地與高壓的橙色進行了區分，同時目前CyberTruck的設計與特斯拉所說有些出入，并不是所有的低壓設計都采用了48V，依然保留了12V的設計。

所以，目前市場還沒有真正意義上的全48V汽車系統，只是向48V系統的漸進式過渡，并且預期10到15 年許多車輛將繼續使用現有的12V附件和子系統。

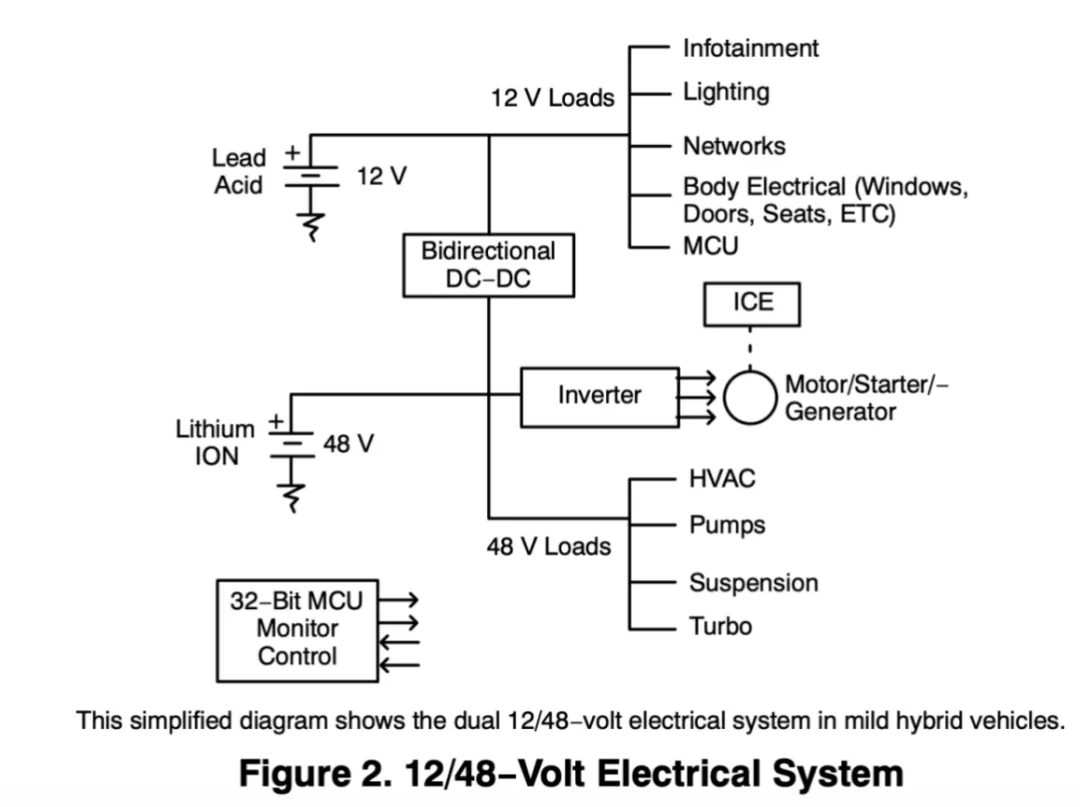

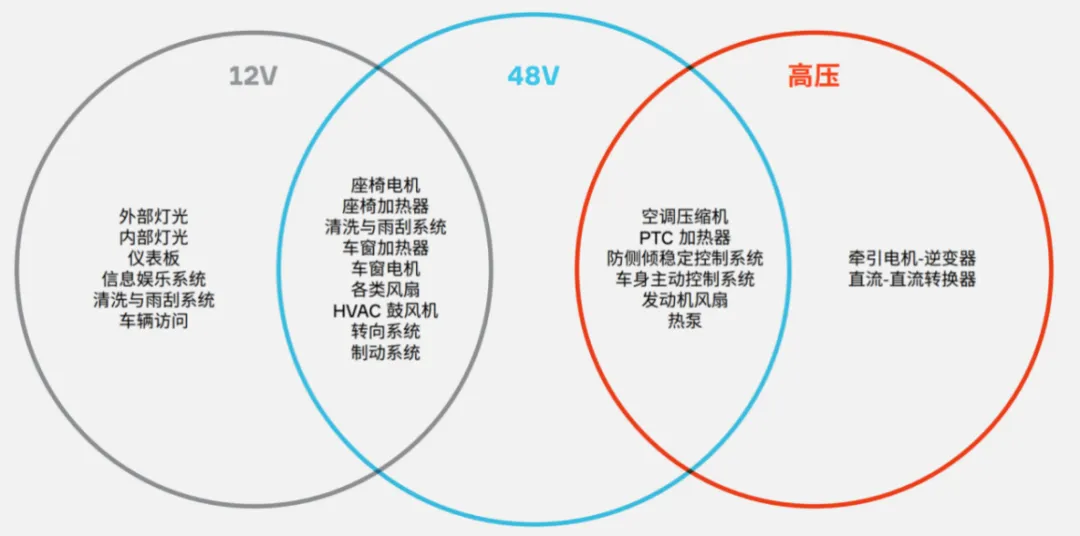

目前，使用比較多的48V電氣系統的簡化圖如下圖所示。由兩個電源總線、一個12V電池和總線組成，用于為大多數傳統汽車負載供電；一個48V電池和總線，用于為電動驅動電機和其他高功率附件供電。12V系統運行所有常規設備，包括信息娛樂系統、照明和車身電氣附件，如車窗、車門、座椅等。48V系統運行電動驅動電機和任何重型負載，如 HVAC、選定的泵、轉向和懸架系統，如果 ICE 使用電動渦輪增壓器，則使用電動渦輪增壓器。

兩個主要電氣系統連接到雙向升降壓DC/DC轉換器，該轉換器為12V和48V總線提供服務，以及一個用于操作三相同步感應驅動電機的逆變器。一些S/G是皮帶驅動的，而其他制造商則將S/G放置在發動機和變速箱之間。

還有一些比較實際方法是實施一種分布式電源傳輸架構，比如Vicor開發的分布式系統。這種系統中，車輛的48V電源來自主要400/800V電池，然后發送到靠近負載點的12V電源轉換器。通過使用兩個或更多獨立、隔離的電壓轉換器供電，可以為制動、轉向和其他ASIL D安全關鍵功能提供冗余電源。

此外，Vicor還展示過一個很具有前瞻性方案。當前，汽車E/E架構從域控制Domian過渡到區域控制Zonal是主流，Vicor則將48V和Zonal結合在一起。

從下圖來看，包含12V和48V負載，整車低壓負載通過48V傳輸，12V電氣負載通過48V進行轉換。區域E/E架構配備了高性能計算單元，并通過CAN總線和汽車以太網連接，實現了更高效的負載管理和電源分配。48V PDN通過集成充電器和48V電源傳遞網絡到電池包中，解決了400V/800V充電基礎設施之間不兼容性問題。這種集成不僅減少了熱量、成本和重量，還提高了系統的整體效率。

目前，48V技術的應用還較為有限。48V系統面世已有幾年，主要為輕度混合動力汽車的起動機-發電機及大功率配件（如主動懸掛和動力轉向）提供動力。正如特斯拉在演示中所述，電壓越高，電流越小，需要的電線也越細，從而減輕重量并節省成本。

引入48V輕度混合動力系統后，設計完成的優勢顯著。然而，改變傳統12V供電網絡（PDN）的猶豫依然存在，因?yàn)檗D(zhuǎn)換過程可能涉及大量測試，還可能需要符合汽車產業高安全性和高質量標準的新供應商。數據中心行業在轉向48V PDN的過程中發現，這一變革的優勢遠遠超過了轉換成本。同樣，對于汽車行業而言，48V輕度混合動力系統為快速推出排放更低、油耗更低、行駛里程更遠的全新車輛提供了新途徑。此外，它為提升性能并減少二氧化碳排放帶來了全新設計選擇。

那么，48V電機驅動能否徹底取代12V電機驅動？答案是否定的。TI的Karl-Heinz Steinmetz曾向EEWorld表示，高端汽車制造商全面轉向48V系統可能仍需10至15年，未來一段時間內12V/48V雙動力結構將會繼續存在。
