在這個小制作里除了給大家介紹了“mini”模擬電子琴所需的硬件外，還主要介紹了用單片機為控制核心如何控制蜂鳴器演奏音節的基本方法。

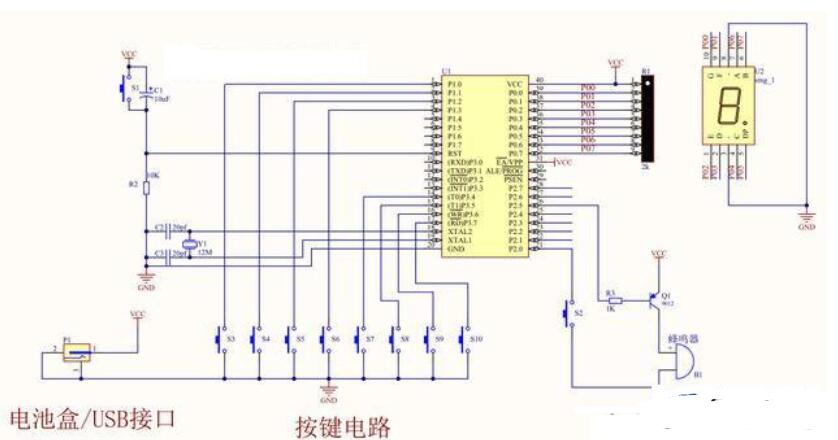

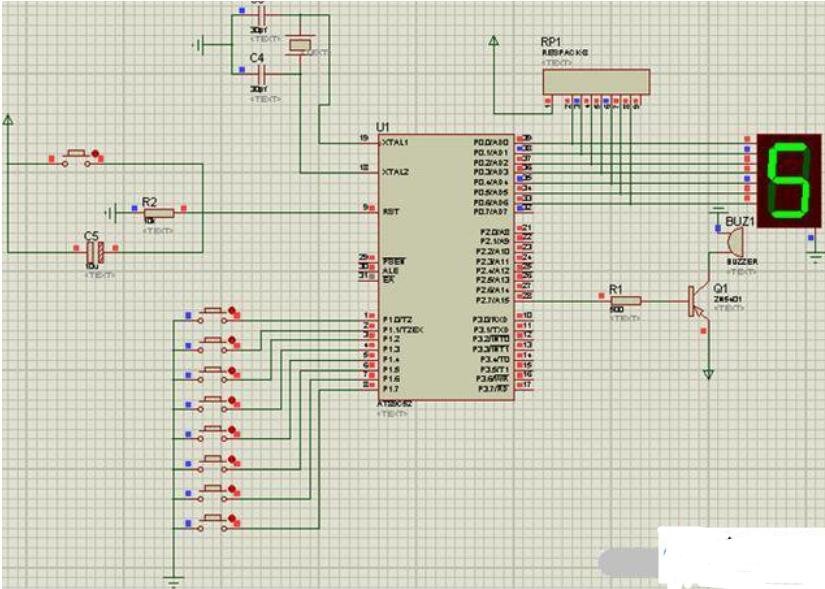

實現這個電路的硬件是非常簡單的，硬件主要運用了STC89C52RC單片機為核心的主控芯片，外設有8個按鍵，和一個復位按鍵以及蜂鳴器作為喇叭在這里我就不多說了。主要是由STC89C52單片機的的P1口8個按鍵控制Do，Re，Mi，Fa，So，La，Xi，Do的各個音符，然后由P0口的一位數碼管顯示出來，同時位于P3.3口的蜂鳴器發出聲音。
現在我主要簡單介紹單片機如何控制蜂鳴器演奏音階的方法，我們都知道單片機具有強大的控制功能和靈活的編程實現特性，我們可以利用單片機產生不同頻率來獲得我們要求的音階，最終可隨意彈奏要表達的音符。
例如一首音樂是許多不同的音階組成的，而每個音階是對應著不同的頻率的，這樣我們就可以利用不同的頻率的組合，構成我們想演奏的那首曲目。這些要求對于單片機來產生不同的頻率來說是“小菜一碟”，其實現的方法是利用單片機的定時/計數器T0來產生這樣的方波頻率信號，所以我們只要把一首歌曲的音階對應頻率關系編寫正確就可以達到我們想要的曲目。然后通過微動按鍵就得到了所要的發音效果。
單片機控制揚聲器演奏音階的原理是：通過軟件程序控制產生音頻脈沖，只要算出某一音頻的周期，再將周期除以2就是半周期的時間。我們利用定時器記時半周期時間，當記時終止后就將P2.5口反轉一下，然后記時再反轉。這樣就能在P2.5口上得到此頻率的脈沖。在編寫程序時我們要用到STC89C52單片機的內部定時器，使其工作計數器模式下就可以改變計數值TH0及TL0以產生不同頻率的方法，從而產生不同音階。
