一、串口通信原理

UART：Universal Asynchronous Receiver/Transmitter(通用異步收發送器)，用來傳輸串行數據，發送數據時，CPU將并行數據寫入U(xiǎn)ART，UART按照一定格式在TxD線上串行發出；接收數據時，UART檢測到RxD線上的信號，將串行收集放到緩沖區中，CPU即可讀取UART獲得的這些數據。

UART最精簡的連線形式只有3根線，TXD用于發送，RXD用于接收，GND用于提供參考電平。UART之間以幀作為數據傳輸單位，幀由具有完整意義的若干位組成，它包含開始位、數據位、校驗位和停止位。發送數據之前，互相通信的UART之間要約定好數據傳輸速率(波特率的倒數)、數據的傳輸格式(多少個數據位、是否使用校驗位、奇校驗還是偶校驗、多少個停止位)。

二、S3C2440串口介紹

s3c2440提供了三個UART端口，它們都可以通過查詢、中斷和DMA方式傳輸數據，而且每個UART都分別有一個64個字節的接收FIFO和一個64個字節的發送FIFO。如下圖所示：每個UART包含一個波特率發生器、發送器、接收器和一個控制單元。波特率發生器可以由PCLK、FCLK/n或UEXTCLK（外部輸入時鐘）時鐘驅動。UART通過使用系統時鐘可以支持最高115.2Kbps的比特率。如果是使用外部器件提供UEXTCLK的UART，則UART可以運行在更高的速度。發送器和接收器各包含一個64字節的FIFO和數據移位器。要發送數據時，先將數據寫入到FIFO接著在發送前復制到發送移位器中，隨后將數據從發送數據引腳(TXDn)移出；接收數據時，從接收數據引腳(RXDn)移入收到的數據，接著從移位器復制到FIFO。

三、S3C2440的串口寄存器配置

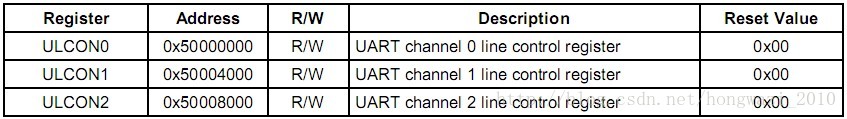

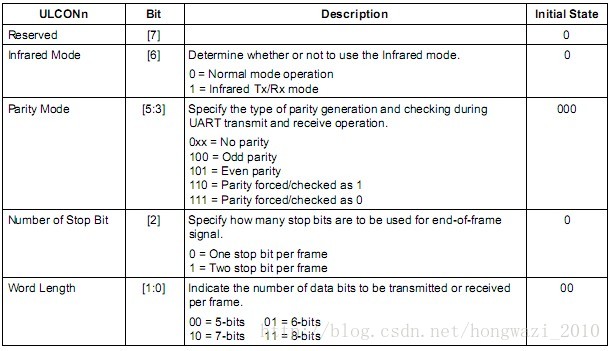

3.1 串行數據格式設置

例子:ULCON0=0x03    //8N1(正常模式 8個數據位，無較驗，1個停止位)

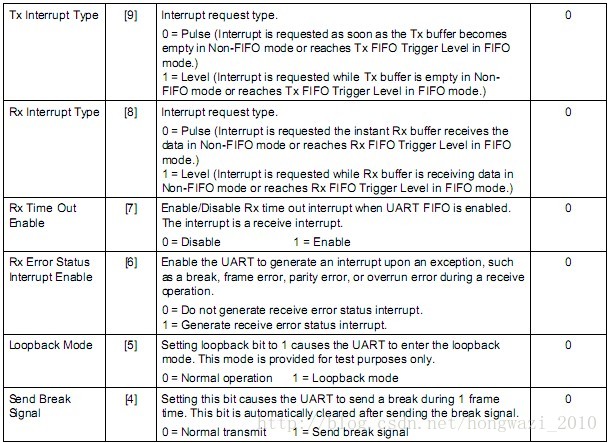

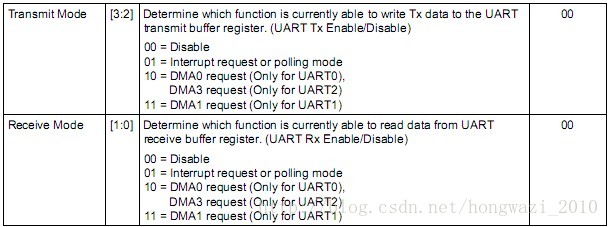

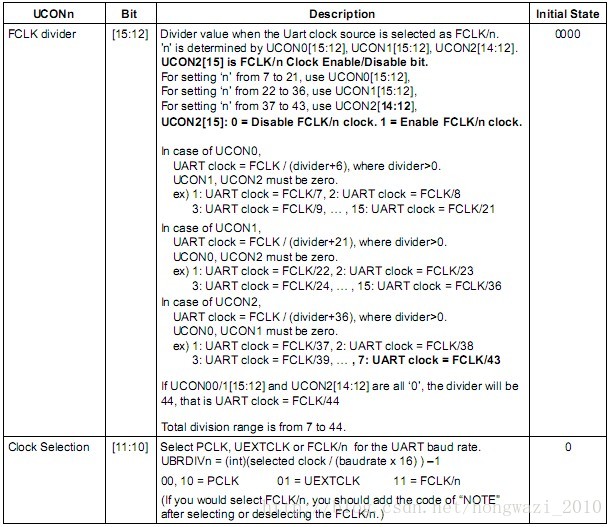

3.2 UART控制寄存器

例子:UCON=0x05 //時鐘使用PLCK,中斷為邊沿觸發，禁止接受和發送超時，不產生接受錯誤中斷，不采用RX、TX直接相連的調節模式，rx和tx處于中斷或者查詢模式。

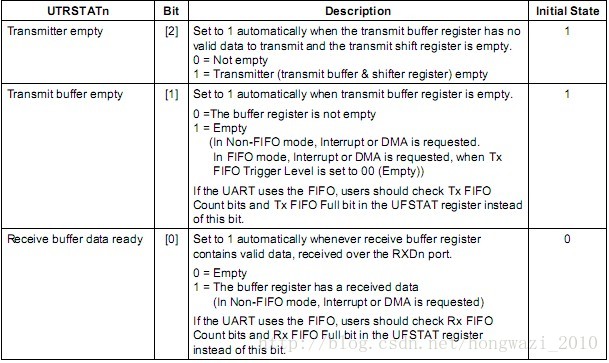

3.3 UART發送接受狀態寄存器

當程序使用的是查詢方式收發數據時，必須通過讀取UART寄存器的值來正確控制UART數據的收發。

#define TXD0READY   (1<<2)

#define RXD0READY   (1)

//發送字符

void putc(unsigned char c)

{

    /* 等待，直到發送緩沖區中的數據已經全部發送出去 */

    while (!(UTRSTAT0 & TXD0READY));

    /* 向UTXH0寄存器中寫入數據，UART即自動將它發送出去 */

    UTXH0 = c;

}

//接受字符

unsigned char getc(void)

{

    /* 等待，直到接收緩沖區中的有數據 */

    while (!(UTRSTAT0 & RXD0READY));

    /* 直接讀取URXH0寄存器，即可獲得接收到的數據 */

    return URXH0;

}

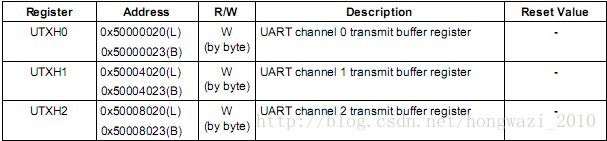

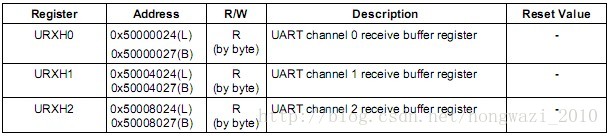

3.4  發送和接受緩沖寄存器

當串口有數據可讀時，程序直接讀取URXHn，當用戶想發送數據時直接將數據寫入到UTXHn即可。

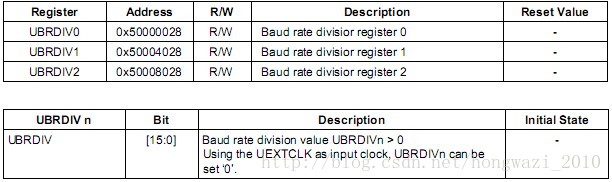

3.5 波特率寄存器

UBRDIVn由下列表達式確定：

UBRDIVn=(int)(UART時鐘/(波特率*16))-1

假如uart0采用中斷模式來收發數據我們必須要做三件事:

        1.在程序的啟動代碼中開中斷

        2.設置INTMSK和INTSUBMSK，打開uart0中斷

        3.配置GPH2,GPH3用作TXD0,RXD0

四、串口中斷控制led燈實例(tq2440)

啟動代碼:初始化時鐘、led引腳配置、uart0初始化以及中斷相關設定

.extern     main

.text

.global _start

_start:

@******************************************************************************

@ 異常向量，本程序中，除Reset和HandleIRQ外，其它異常都沒有使用

@******************************************************************************

    b   Reset

@ 0x04: 未定義指令中止模式的向量地址

HandleUndef:

    b   HandleUndef

@ 0x08: 管理模式的向量地址，通過SWI指令進入此模式

HandleSWI:

    b   HandleSWI

@ 0x0c: 指令預取終止導致的異常的向量地址

HandlePrefetchAbort:

    b   HandlePrefetchAbort

@ 0x10: 數據訪問終止導致的異常的向量地址

HandleDataAbort:

    b   HandleDataAbort

@ 0x14: 保留

HandleNotUsed:

    b   HandleNotUsed

@ 0x18: 中斷模式的向量地址

    b   HandleIRQ

@ 0x1c: 快中斷模式的向量地址

HandleFIQ:

    b   HandleFIQ

Reset:

    ldr sp, =4096           @ 設置棧指針，以下都是C函數，調用前需要設好棧

    bl  disable_watch_dog   @ 關閉WATCHDOG，否則CPU會不斷重啟

    msr cpsr_c, #0xd2       @ 進入中斷模式

    ldr sp, =3072           @ 設置中斷模式棧指針

    msr cpsr_c, #0xd3       @ 進入管理模式

    ldr sp, =4096           @ 設置管理模式棧指針，

                            @ 其實復位之后，CPU就處于管理模式，

                            @ 前面的“l(fā)dr sp, =4096”完成同樣的功能，此句可省略

    bl  clock_init

    bl  init_led            @ 初始化LED的GPIO管腳

    bl  init_irq            @ 調用中斷初始化函數，在init.c中

    msr cpsr_c, #0x53       @ 設置I-bit=0，開IRQ中斷

    ldr lr, =halt_loop      @ 設置返回地址

    ldr pc, =main           @ 調用main函數

halt_loop:

    b   halt_loop

HandleIRQ:

    sub lr, lr, #4                  @ 計算返回地址

    stmdb   sp!,    { r0-r12,lr }   @ 保存使用到的寄存器

                                    @ 注意，此時的sp是中斷模式的sp

                                    @ 初始值是上面設置的3072

    ldr lr, =int_return             @ 設置調用ISR即EINT_Handle函數后的返回地址

    ldr pc, =EINT_Handle            @ 調用中斷服務函數，在interrupt.c中

int_return:

    ldmia   sp!,    { r0-r12,pc }^  @ 中斷返回, ^表示將spsr的值復制到cpsr

啟動代碼中使用到的初始化代碼

#define GPB5_out (1<<(5*2))

#define GPB6_out (1<<(6*2))

#define GPB7_out (1<<(7*2))

#define GPB8_out (1<<(8*2))

#define GPB5_msk (3<<(5*2))

#define GPB6_msk (3<<(6*2))

#define GPB7_msk (3<<(7*2))

#define GPB8_msk (3<<(8*2))

/*

 * K1,K2,K3,K4對應GPF1、GPF4、GPF2、GPF0

 */

#define GPF0_int     (0x2<<(0*2))

#define GPF1_int     (0x2<<(1*2))

#define GPF2_int     (0x2<<(2*2))

#define GPF4_int     (0x2<<(4*2))

#define GPF0_msk    (3<<(0*2))

#define GPF1_msk    (3<<(1*2))

#define GPF2_msk    (3<<(2*2))

#define GPF4_msk    (3<<(4*2))

/*

 * 關閉WATCHDOG，否則CPU會不斷重啟

 */

void disable_watch_dog(void)

{

    WTCON = 0;  // 關閉WATCHDOG很簡單，往這個寄存器寫0即可

}

void init_led(void)

{

// LED1,LED2,LED3,LED4對應的4根引腳設為輸出

GPBCON &= ~(GPB5_msk | GPB6_msk | GPB7_msk | GPB8_msk);

GPBCON |= GPB5_out | GPB6_out | GPB7_out | GPB8_out;

}

/*

 * 初始化GPIO引腳為外部中斷

 * GPIO引腳用作外部中斷時，默認為低電平觸發、IRQ方式(不用設置INTMOD)

 */

void init_irq( )

{

     INTMSK &=~(1<<28);  //開啟uart0中斷

     INTSUBMSK &=~(3<<0);//開啟uart0的接收和發送中斷

     GPHCON  |= 0xa0;    // GPH2,GPH3用作TXD0,RXD0

     GPHUP   = 0x0c;     // GPH2,GPH3內部上拉

     ULCON0  = 0x03;     // 8N1(8個數據位，無較驗，1個停止位)

     UCON0   = 0x05;     // 查詢方式，UART時鐘源為PCLK

     UFCON0  = 0x00;     // 不使用FIFO

     UMCON0  = 0x00;     // 不使用流控

     UBRDIV0 = 0x1a;     // 波特率為115200

    /*

     * 設定優先級：

     * ARB_SEL0 = 00b, ARB_MODE0 = 0: REQ1 > REQ2 > REQ3，即EINT0 > EINT1 > EINT2

     * 仲裁器1、6無需設置

     * 最終：

     * EINT0 > EINT1> EINT2 > EINT4 即K4 > K1 > K3 > K2

     */

    PRIORITY = (PRIORITY & ((~0x01) | ~(0x3<<7)));

    // EINT0、EINT1、EINT2、EINT4_7使能

    INTMSK   &= (~(1<<0)) & (~(1<<1)) & (~(1<<2)) & (~(1<<4));

}

/*

 * 對于MPLLCON寄存器，[19:12]為MDIV，[9:4]為PDIV，[1:0]為SDIV

 * 有如下計算公式：

 *  S3C2410: MPLL(FCLK) = (m * Fin)/(p * 2^s)

 *  S3C2440: MPLL(FCLK) = (2 * m * Fin)/(p * 2^s)

 *  其中: m = MDIV + 8, p = PDIV + 2, s = SDIV

 * 對于本開發板，F(xiàn)in = 12MHz

 * 設置CLKDIVN，令分頻比為：FCLK:HCLK:PCLK=1:2:4，

 * FCLK=200MHz,HCLK=100MHz,PCLK=50MHz

 */

void clock_init(void)

{

    CLKDIVN  = 0x03;            // FCLK:HCLK:PCLK=1:2:4, HDIVN=1,PDIVN=1

    /* 如果HDIVN非0，CPU的總線模式應該從“fast bus mode”變?yōu)椤癮synchronous bus mode” */

__asm__(

    "mrc    p15, 0, r1, c1, c0, 0n"        /* 讀出控制寄存器 */

    "orr    r1, r1, #0xc0000000n"          /* 設置為“asynchronous bus mode” */

    "mcr    p15, 0, r1, c1, c0, 0n"        /* 寫入控制寄存器 */

    );

    MPLLCON =((0x5c<<12)|(0x01<<4)|(0x02));  /* 現在，F(xiàn)CLK=200MHz,HCLK=100MHz,PCLK=50MHz */

}

中斷處理函數

#include "s3c24xx.h"

void EINT_Handle()

{

/*

* K1,K2,K3,K4對應GPF1、GPF4、GPF2、GPF0

*            即 EINT1, ETIN4, EINT2, EINT0

*            oft為 1, 4, 2, 0 (對應INTMSK寄存器)

*/

    switch(URXH0)

    {

        // K1被按下

        case '1':

        {

            GPBDAT |= (0xF<<5);   // 所有LED熄滅

            GPBDAT &= ~(1<<5);      // LED1點亮

            break;

        }

        // K2被按下

        case '2':

        {

            GPBDAT |= (0xF<<5);   // 所有LED熄滅

            GPBDAT &= ~(1<<6);      // LED2點亮

            break;

        }

        // K3被按下

        case '3':

        {

            GPBDAT |= (0xF<<5);   // 所有LED熄滅

            GPBDAT &= ~(1<<7);      // LED3點亮

            break;

        }

       // K4被按下

        case '4':

        {
