簡介： 本文較為詳細地介紹了一種新型無線VPN路由器的設計方法。首先從硬件構造上進行剖析,提供了詳細的硬件開發方案。然后重點闡述了軟件設計方法,包括操作系統的移植,實現無線網絡連接的PPP撥號程序以及實現VPN 的IPSEC應用程序。通過使用本文中所提出的方法,可以很好的滿足很多行業的應用需求。

近年來蜂窩式移動通信系統在中國的發展非常迅速,不僅給用戶帶來了方便快捷的語音通信服務,而且還能提供靈活的數據通信服務。

本文提出了一種新型的基于ARM7的嵌入式設備———GPRS無線VPN路由器的設計方法,使得原先使用有線通信系統的各種業務終端設備能夠非常方便地接入到GPRS網絡中,利用無線移動網絡提供的數據服務來進行數據通信。

1概述

1.1 ARM簡介

ARM (Advanced RISC Machines) ,既可以認為是一個公司的名字,也可以認為是對一類微處理器的通稱,還可以認為是一種技術的名字。1991年ARM公司成立于英國劍橋, ARM公司是專門從事基于RISC技術芯片設計開發的公司,作為知識產權供應商,本身不直接從事芯片生產,靠轉讓設計許可由合作公司生產各具特色的芯片,世界各大半導體生產商從ARM公司購買其設計的ARM微處理器核,根據各自不同的應用領域,加入適當的外圍電路,從而形成自己的ARM微處理器芯片進入市場。ARM微處理器目前包括下面幾個系列, ARM7系列、ARM9系列、ARM9E系列、ARM10E系列、SecurCore系列、Intel 的Xscale以及StrongARM。它們共同構成了當今嵌入式領域的主流微處理器。

1.2 GPRS簡介

GPRS(General Packet Radio Service)是通用分組無線業務的簡稱,是在GSM基礎上發展起來的一種分組交換的數據承載和傳輸方式。與原有的GSM比較, GPRS在數據業務的承載和支持上具有非常明顯的優勢:通過多個GSM時隙的復用,支持的數據傳輸速率更高,理論峰值達115kbps;不同的網絡用戶共享同一組GPRS信道,但只有當某一個用戶需要發送或接收數據時才會占用信道資源。這樣,通過多用戶的業務復用,更有效地利用無線網絡信道資源,特別適合突發性、頻繁的小流量數據傳輸,很好地適應數據業務的突發性特點; GPRS計費方式更加靈活,可以支持按數據流量來進行計費;與無線應用協議(WAP)技術不同, GPRS能夠隨時為用戶提供透明的IP通道,可直接訪問Internet中的所有站點和資源;采用信道復用技術,每一個GPRS用戶都能夠實現永遠在線。

2硬件部分

2.1 設計思路

無線路由器電路板通過無線通信模塊連接GPRS移動網絡,通過以太口連接內部終端設備或者內部局域網。無線路由器具備網絡路由功能,能夠在兩個網絡之間轉發數據。各種終端設備發出的數據通過以太口被處理器接收,處理器對數據進行相應處理后(例如加/解密)再通過串行口發送給無線通信模塊,由它轉發到GPRS網絡中。同理,反向的數據經過相反的路徑最終送回終端設備。

2.2 硬件設計

嵌入式處理器采用三星公司的S3C4510B,它是基于以太網應用系統的高性價比的16/32位RISC微控制器,內含一個由ARM公司設計的16/32位ARM7TDMI RISC處理器核。通過GPRS網進行數據傳輸需要使用GPRS模塊。目前, GPRS模塊一般是指帶有GPRS功能的GSM模塊,模塊通過外接天線與蜂窩小區基站通信, 收發無線數據。本設計中GPRS 模塊采用Wavecom公司的W ISMO Quik Q2400系列.其他各部分基本功能描述如下:

串行接口電路用于S3C4510B與GPRS模塊以及其他應用系統進行短距離雙向串行通訊; 復位電路可完成系統上電復位和在系統工作時用戶按鍵復位;電源電路為整個系統提供工作所需的電壓,包括5V, 3.6V以及3.3V;10MHz有源晶振為系統提供工作時鐘; FLASH存儲器可存放已調試好的應用程序、嵌入式操作系統或其他在系統掉電后需要保存的用戶數據等;

SDRAM存儲器作為系統運行時的主要區域,系統及用戶數據、堆棧均位于SDRAM存儲器中;10M/100M以太網接口為系統提供以太網接入的物理通道;I2C存儲器可存儲少量需要長期保存的用戶數據.

2.3 硬件連接

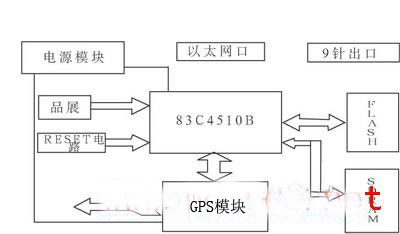

完整的硬件連接圖如圖1所示。

圖1 硬件連接圖

3 軟件部分

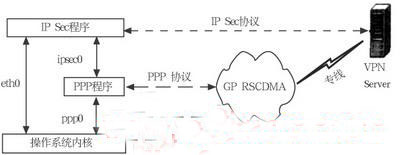

在此無線路由器中使用的操作系統是uClinux,它是專門應用于沒有MMU的微控制器上的操作系統。uClinux操作系統中已經內嵌了TCP/IP網絡協議的實現代碼,在內核中設置“IP轉發”就能實現靜態路由功能。為了實現撥號登錄移動網絡以及VPN的功能,則需要用到2個網絡應用程序: PPP應用程序和IPSec應用程序。圖2是整個系統的軟件結構層次圖。

圖2軟件結構層次圖

3. 1uClinux 的移植

uClinux 的源代碼和開發工具可以免費從http: //www.uclinux.org上下載得到。www.uclinux.org上定期為新推出的Linux內核推出相應的源碼包。最新的版本為uClinux-dist-20040408.tar.gz,也可以從該網站上免費下載得到。這個源碼包里包含了uCL inux -2.6.2、uCL inux-2.4.24、2.0.39、uClibc和已經移植到uClinux下的用戶應用程序。tar xzvf uClinux-dist-20040408.tar.bz將其解壓縮到/home/uClinux-dist下。另外還需要從www.uclinux.org/pub/uClinux/arm-elf -tools/上下載ARM 交叉編譯器: arm-elf-tools-20030314.sh,執行以建立uClinux-ARM的交叉編譯環境。為了使uClinux能順利地在無線路由器上跑起來,需要針對此硬件平臺對uClinux再進行修改。在/home/uClinux-dist/linux-2.4.x/include/asm-armnommu/下的hardware.h文件包含了S3C4510B片內特殊功能寄存器以及其他相關硬件信息的定義?？梢栽诖藢ζ溥M行修改。另外還可以在make xconfig的時候將vendor選為Samsung,并選中Customize Kernel Settings一項,之后可以在出現的System Type中對相關參數進行修改,主要包括系統的主時鐘頻率、FLASH和SDRAM的起始地址及大小等。最終通過編譯即可得到無線路由器運行所需要的image.rom和image.ram。

3. 2PPP應用程序

PPP應用程序用來通過無線通信模塊撥號登錄移動網絡,登錄過程遵循PPP (Point-to-Point Protocol)通信協議。目前uClinux操作系統中已包含的多種應用程序中有一種實現PPP協議的程序pppd,只需要根據無線移動網絡通信的特征,修改pppd源代碼中的部分配置參數,就能夠得到需要的PPP應用程序。以下是進行撥號登陸移動網絡的腳本程序:

#! /bin/sh

/usr/sbin/pppd

nodetach

connect"/etc/ppp/peers/gprs-connect-chat"

disconnect"/etc/ppp /peers/gprs-disconnect-chat"

/dev/ttyS0

115200

nocrtscts

local

defaultroute

novj

nobsdcomp

novjccomp

nopcomp

noaccomp

noauth

其中用來實現撥號和掛斷的腳本gprs-connect-chat和gprs-disconnect-chat分別如下:

gprs-connect-chat

#! /bin/sh

exec/usr/sbin/chat

TIMEOUT 5

ECHO ON

ABORT ’nBUSY r’

ABORT ’nERROR r’

ABORT ’nNO ANSWER r’

ABORT ’nNO DIALTONE r’

ABORT ’nR INGING rnrnRINGING r’

SAY "Press CTRL-C to close the connection at any stage!"

SAY"ndefining PDP context. . . n"

" " ’+ + + ’

" " ’ATH’

OK ’AT +CGDCONT = 1,"IP" , "cmnet" ’

OK ’ATDT3 993 3 3 1#’

TIMEOUT 10

SAY" nwaiting for connect. . . n"

CONNECT" "

SAY"nConnected. "

SAY"n If the following ppp negotiations fail, n"

SAY"try restarting the phone.n"

gprs-disconnect

#!/bin/sh

/usr/sbin/chat

TIMEOUT 5

ECHO ON

ABORT ’NO CARR IER’

ABORT ’ERROR’

ABORT ’NO DIALTONE’

SAY "nSending break to the modem n"

" " ’dd + + + d d’

" " ’ATH’

" " OK

SAY"nPDP context detached n"

3. 3IPSec應用程序

IPSec應用程序用來在路由器上建立基于IPSec( IP Security)協議的虛擬專用網VPN (Virtual PrivateNetwork) , IPSec 是IETF( Internet Engineer TaskForce)制定的安全標準,它把幾種安全技術結合在一起形成了一個較為完整的體系。它通過對數據進行加密、認證、完整性檢查來保證數據傳輸的可靠性、私有性和保密性。IPSec提供IP層的安全性,由于所有支持TCP/IP協議的主機進行通信時都要經過IP層的處理,所以提供了IP層的安全性就相當于為整個網絡提供了安全通信的保障。IPSec由認證頭AH (Authentication Header) 、安全封裝載荷ESP( Encap sulated Security Payload)和密鑰管理協議組成。IPSec應用程序的設計就是將IPSec協議用計算機語言代碼來實現。uClinux 操作系統中的FreeSWAN應用程序就是用來實現IPSec協議的一種公開源代碼軟件,通過對相關部分的修改和配置,就可以在無線路由器上運行。最新版本的uClinux中已經包含了FreeSWAN1.97。

對FreeSWAN 的配置主要是對/ etc / ipsec.conf和/ etc/ipsec.secrets 這兩個文件進行相應的編輯。/etc /ipsec.conf中包含了對應不同連接的相關配置信息,而/etc/ipsec.secrets中則包含了RSA密鑰對以及預共享秘密等用來進行認證的密鑰信息。在無線路由器上執行# ipsec showhostkey———left,以獲得該主機的RSA 公鑰,然后編輯/etc/ ipsec.conf,增加了一個名為“net - net”的新連接。

conn net-net left = x. x. x. x ,填入無線路由器撥號所獲得的對外IP地址leftsubnet = 192.168.1.0/24 ,無線路由器網關保護子網的IP地址范圍leftrsasigkey = 0s1LgR7 /oUM. . . ,將剛才得到的left RSA公鑰填入right = x. x. x. x ,填入VPN服務器的對外IP地址rightsubnet=192.168.5.0/24 ,另一方保護的子網IP地址范圍rightrsasigkey = 0sAQOqH55O. . . ,將VPN服務器的right RSA公鑰填入auto=add ,啟動時并不自動建立連接雙方重新啟動ipsec后,該連接就被Pluto加載, 并做好建立連接的準備了。在無線路由器上執行# ipsec auto———up net-net即可看到一系列的連接建立過程。

4連接方法及應用

無線路由器對終端設備提供兩個接口,分別是以太網接口和RS-232 串行接口。無線路由器中的路由軟件將來自設備的數據自動轉發到GPRS網絡,或者接收來自GPRS網絡的數據并轉發給設備。終端設備只要通過以太網口或RS-232串行口連接到無線路由器,并將默認網關設置成無線路由器的IP地址,就可以接入到GPRS網絡。

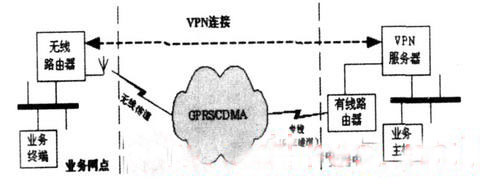

圖3網絡規劃和設計圖

使用通信專線將移動網絡與行業的數據中心相連;在數據中心放置VPN服務器,與各網點的無線路由器進行VPN連接;修改現有網絡中各設備的網絡配置,利用移動網絡進行數據通信。其適用場合包括: 銀行:營業網點、ATM機、pos機; 醫院:醫保中心聯網、流動救護車; 保險:保險公司網點聯網; 超市、連鎖店:M IS系統互連; 移動場所:電力搶修、治安警車等; 環保:現場監控、聯網。

5 總結

本文較為詳細地介紹了一種新型無線VPN路由器的設計方法。首先從硬件構造上進行剖析,提供了詳細的硬件開發方案。然后重點闡述了軟件設計方法,包括操作系統的移植,實現無線網絡連接的PPP撥號程序以及實現VPN 的IPSEC應用程序。通過使用本文中所提出的方法,可以很好的滿足很多行業的應用需求。
