今天晚上研究了一下如何通過super-vivi來使用nfs網絡文件系統來啟動mini2440開發板，一開始一直無法成功，折騰了半天總算搞定了，總結一下：

1、首先，介紹一下我的開發環境。

物理機：win10；

虛擬機：ubuntu 12.04；

模擬器：virtualbox 5.20；

我的步驟是，按照用戶手冊的說明，先用super-vivi引導系統，輸入q進入命令行模式，然后輸入nfs啟動命令（如下），最后輸入boot啟動系統。

param set linux_cmd_line "console=ttySAC0 root=/dev/nfs nfsroot=192.168.100.108:/opt/FriendlyARM/mini2440/rootfs ip=192.168.100.230:192.168.100.108:192.168.100.1:255.255.255.0:sbc2440.arm9.net:eth0:off"

但是，系統始終無法啟動。每次都提示：

Copy linux kernel from 0x00060000 to 0x30008000, size = 0x00500000 ... done

zImage magic = 0x016f2818

Setup linux parameters at 0x30000100

linux command line is: "console=ttySAC0 root=/dev/nfs nfsroot=192.168.100.108:/opt/FriendlyARM/mini2440/rootfs ip=192.168.100.230:192.168.100.108:192.168.100.1:255.255.255.0:mini2440.arm9.net:eth0:off"

MACH_TYPE = 1999

NOW, Booting Linux......

Uncompressing Linux................................................................................................................................................... done, booting the kernel.

Linux version 2.6.32.2-FriendlyARM (root@LEON) (gcc version 4.4.3 (ctng-1.6.1) ) #1 Sat Jan 4 21:10:09 CST 2014

.......【此處略去N個字】.........

eth0: link down

IP-Config: Complete:

     device=eth0, addr=192.168.100.230, mask=255.255.255.0, gw=192.168.100.1,

     host=mini2440, domain=, nis-domain=arm9.net,

     bootserver=192.168.100.108, rootserver=192.168.100.108, rootpath=

Looking up port of RPC 100003/2 on 192.168.100.108

eth0: link up, 100Mbps, full-duplex, lpa 0x4DE1

rpcbind: server 192.168.100.108 not responding, timed out

Root-NFS: Unable to get nfsd port number from server, using default

Looking up port of RPC 100005/1 on 192.168.100.108

rpcbind: server 192.168.100.108 not responding, timed out

Root-NFS: Unable to get mountd port number from server, using default

Root-NFS: Server returned error -5 while mounting /opt/FriendlyARM/mini2440/rootfs

VFS: Unable to mount root fs via NFS, trying floppy.

VFS: Cannot open root device "nfs" or unknown-block(2,0)

Please append a correct "root=" boot option; here are the available partitions:

1f00             256 mtdblock0 (driver?)

1f01             128 mtdblock1 (driver?)

1f02            5120 mtdblock2 (driver?)

1f03           60032 mtdblock3 (driver?)

1f04           65536 mtdblock4 (driver?)

Kernel panic - not syncing: VFS: Unable to mount root fs on unknown-block(2,0)

可以看到，上述log中最關鍵的地方就是”rpcbind: server 192.168.100.108 not responding, timed out“這句話了。它的意思就是，開發板嘗試通過局域網連接到目標系統的nfs，但是目標無響應，超時了。這就意味著，要么就是ubuntu系統的nfs沒有掛載成功，要么就是開發板沒有連入局域網，要么就是ubuntu系統沒有連入局域網。于是一個一個來排查吧。

2、首先排查第一個問題，確認一下ubuntu的nfs文件系統是否掛載成功了。這個問題，可直接參考我的另一篇博客（如何在ubuntu 12.04系統下開啟nfs網絡文件系統）中提到的第5點。我確認了我的系統，沒有問題。

3、然后排查第二個問題，確認一下mini2440開發板是否成功連入局域網。可參見我的另一篇博客（mini2440開發板linux系統下的網絡參數設置）中的第3點。我確認了我的開發板，沒有問題。

4、上述兩個方面都驗證過了，都沒問題，那問題肯定就出在第3個方面了。也就是說，是ubuntu系統沒有連入到局域網中，導致開發板無法接入到nfs文件系統。換句話說，就是ubuntu系統和mini2440開發板并沒有處于同一個局域網中。

一開始我意識到這一點時，我還懷疑是不是因為我的筆記本沒有使用網線，而用的是無線網絡。所以我把筆記本的無線網卡禁用掉，然后特地找了一根網線來試試。結果仍然一樣。這就證明跟無線/有線并沒有什么關系，應該是其他方面的問題。

然后我就去網上查閱各位大神的博客、論壇等。偶然間看到一篇文章里提到了virtualbox下的虛擬機網絡模式配置，提到了橋接模式和ip地址設置，不然無法上網。我立馬靈光一閃，感覺可能跟我的虛擬機網絡模式和ip地址配置有點關系。

因為我在這之前只是確認了一下物理機的ip地址是192.168.100.108，然后就簡單的以為我的虛擬機也是這個ip地址，然后就把這個ip地址寫入到nfs的啟動參數中，配置給mini2440。但是，物理機和虛擬機的IP地址是不一樣的。我的nfs目錄是掛載在虛擬機ubuntu的系統下，而不是物理機win10的系統下。因此我需要獲取到虛擬機ubuntu系統的ip地址。可是此時在ubuntu系統下運行ifconfig命令時，得到的ip地址信息卻是127.0.0.1之類的信息。這顯然是不對的！而且，此時從虛擬機ping物理機是OK的，但是從物理機ping虛擬機是失敗的，這樣肯定是無法從外面掛載虛擬機里的nfs文件系統的。那該怎么辦呢？

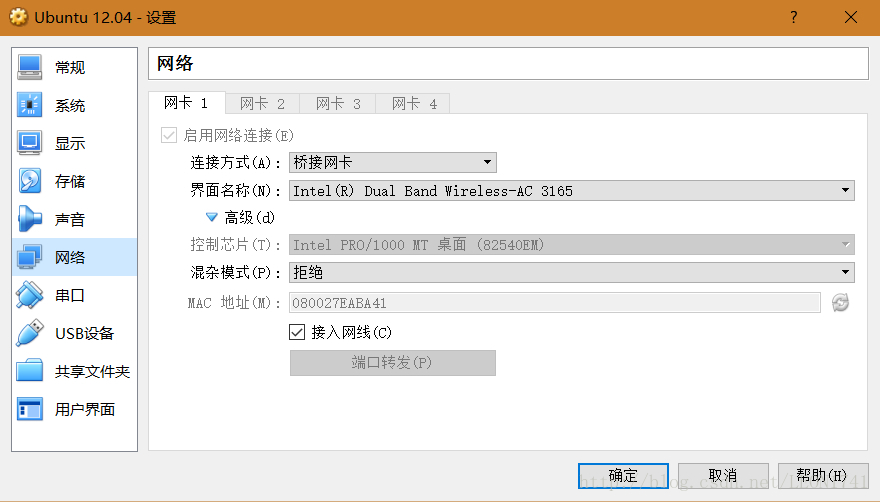

5、這就要回到virtualbox的網絡模式的配置問題上面了。如下圖，將virtualbox的網卡模式設置為橋接模式（至于具體原因，請自行百度）。

6、重新啟動虛擬機，輸入ifconfig命令查詢，發現其ip地址變成了：

leon@Ubuntu:~$ ifconfig

eth3      Link encap:以太網  硬件地址 08:00:27:ea:ba:41

          inet 地址:192.168.100.104  廣播:192.168.100.255  掩碼:255.255.255.0

          inet6 地址: fe80::a00:27ff:feea:ba41/64 Scope:Link

          UP BROADCAST RUNNING MULTICAST  MTU:1500  躍點數:1

          接收數據包:242 錯誤:0 丟棄:0 過載:0 幀數:0

          發送數據包:126 錯誤:0 丟棄:0 過載:0 載波:0

          碰撞:0 發送隊列長度:1000

          接收字節:42431 (42.4 KB)  發送字節:17387 (17.3 KB)

lo        Link encap:本地環回

          inet 地址:127.0.0.1  掩碼:255.0.0.0

          inet6 地址: ::1/128 Scope:Host

          UP LOOPBACK RUNNING  MTU:65536  躍點數:1

          接收數據包:24 錯誤:0 丟棄:0 過載:0 幀數:0

          發送數據包:24 錯誤:0 丟棄:0 過載:0 載波:0

          碰撞:0 發送隊列長度:0

          接收字節:3519 (3.5 KB)  發送字節:3519 (3.5 KB)

這就說明修改成功了。此時的虛擬機已經跟物理機一樣并存于局域網中了，它的ip地址，就可以直接提供給mini2440使用了。

7、于是，將此時的虛擬機的ip地址，錄入到mini2440的nfs啟動參數中：

param set linux_cmd_line "console=ttySAC0 root=/dev/nfs nfsroot=192.168.100.104:/opt/FriendlyARM/mini2440/rootfs ip=192.168.100.230:192.168.100.104:192.168.100.1:255.255.255.0:sbc2440.arm9.net:eth0:off"

然后輸入boot，便可以看到mini2440成功啟動了！

Copy linux kernel from 0x00060000 to 0x30008000, size = 0x00500000 ... done

zImage magic = 0x016f2818

Setup linux parameters at 0x30000100

linux command line is: "console=ttySAC0 root=/dev/nfs nfsroot=192.168.100.108:/opt/FriendlyARM/mini2440/rootfs ip=192.168.100.230:192.168.100.108:192.168.100.1:255.255.255.0:mini2440.arm9.net:eth0:off"

MACH_TYPE = 1999

NOW, Booting Linux......

Uncompressing Linux................................................................................................................................................... done, booting the kernel.

Linux version 2.6.32.2-FriendlyARM (root@LEON) (gcc version 4.4.3 (ctng-1.6.1) ) #1 Sat Jan 4 21:10:09 CST 2014

................

eth0: link down

IP-Config: Complete:

     device=eth0, addr=192.168.100.230, mask=255.255.255.0, gw=192.168.100.1,

     host=mini2440, domain=, nis-domain=arm9.net,

     bootserver=192.168.100.104, rootserver=192.168.100.104, rootpath=

Looking up port of RPC 100003/2 on 192.168.100.104

eth0: link up, 100Mbps, full-duplex, lpa 0x4DE1

Looking up port of RPC 100005/1 on 192.168.100.104

VFS: Mounted root (nfs filesystem) on device 0:11.

Freeing init memory: 156K

hwclock: settimeofday() failed: Invalid argument

Try to bring eth0 interface up......NFS root ...Done

Please press Enter to activate this console.

8、哈哈，搞定，收工！

篇后語：

1、開發板和目標系統一定要處于同一個局域網下。當然，所謂同一個局域網，可以是通過有線的網線連入同一個路由器，也可以是通過無線網卡連入同一個路由器。但是一定要保證二者的IP地址處于同一個網段，網關和掩碼也是一樣的。

2、nfs文件系統如果搭建于虛擬機下，則一定要將虛擬機的網絡模式設置為橋接模式，否則虛擬機將無法滿足上述第一點。
