功能簡述

主模式TIM2的中斷作為從模式TIM3的時鐘輸入

（級聯定時器）

紅燈亮6滅5 頻率1hz

綠燈亮3滅3 頻率0.5hz

STM32CubeMX配置

STM32CubeMX版本：4.27.0

配置流程：

Pinout界面選擇并開啟需要的LED控制引腳

Clock Configuration配置時鐘樹

Configuration界面配置System

生成工程

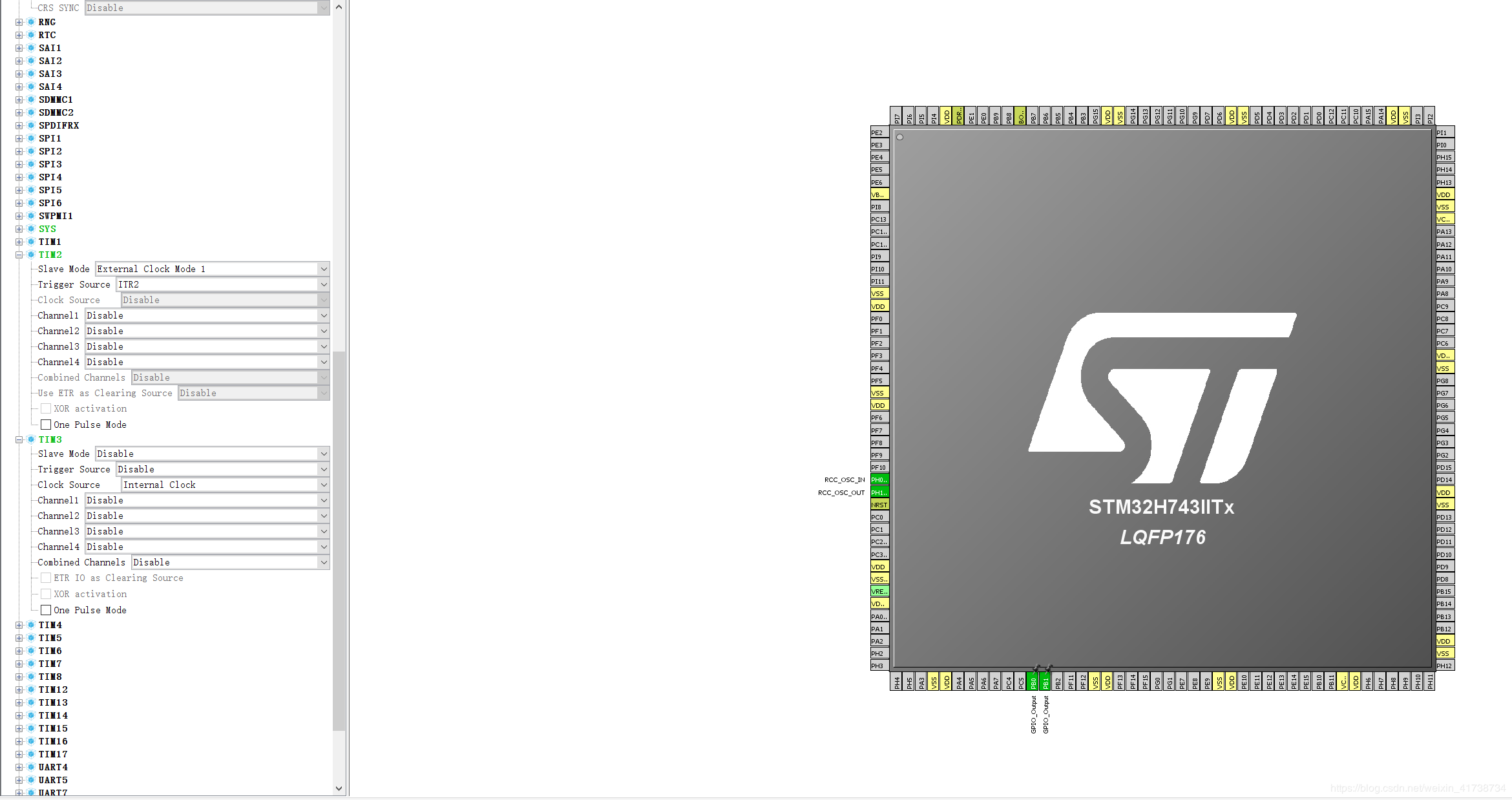

Pinout配置

LED輸出PIN配置,TIM2，TIM3的基本配置

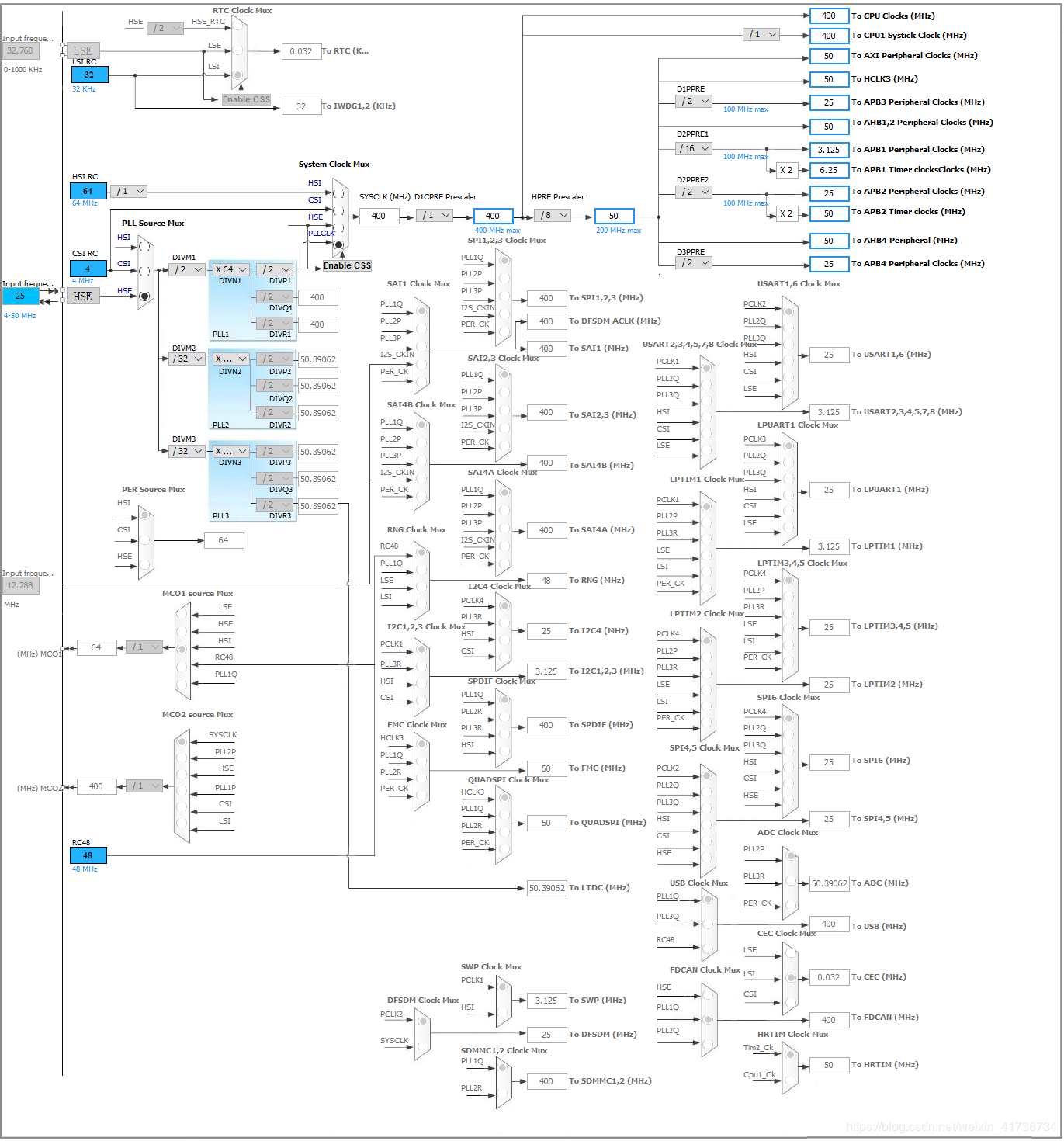

Clock Configuration配置

開啟系統時鐘,設置TIM2、TIM3時鐘（APB1）

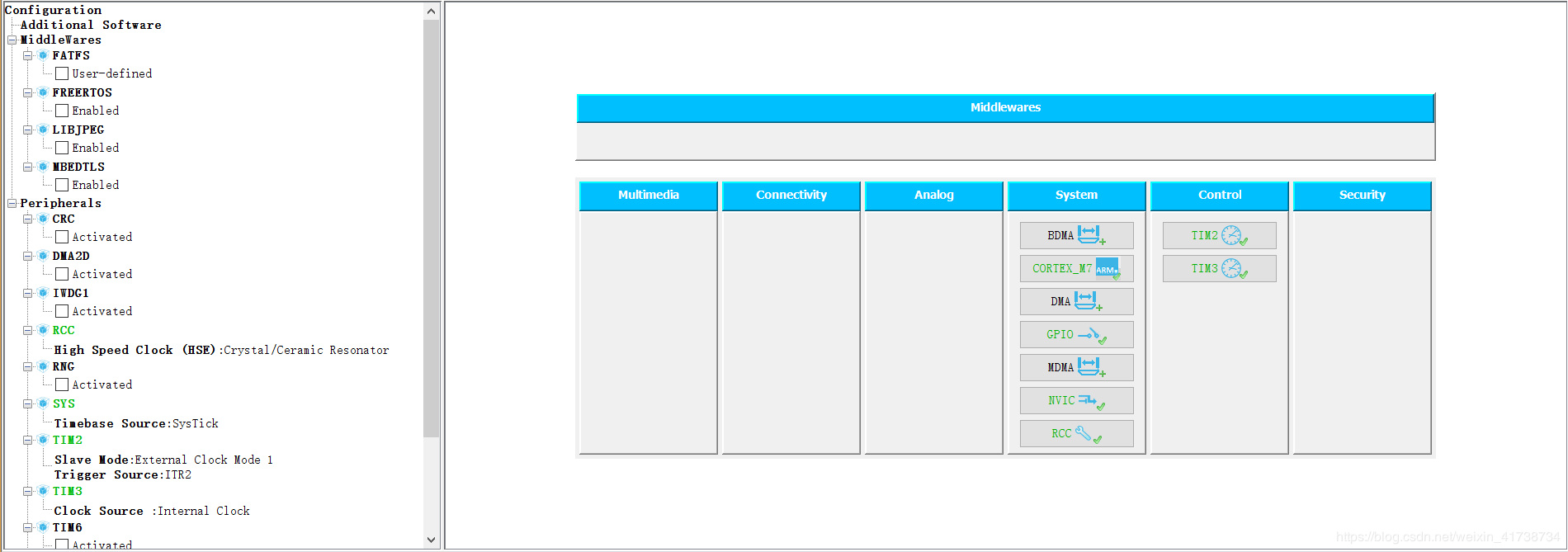

Configuration

左側主要系統功能的開啟，或中間軟件層功能的開啟（如：RTOS、JPEG解碼器，文件系統等）

右側是系統及外設模塊的具體配置

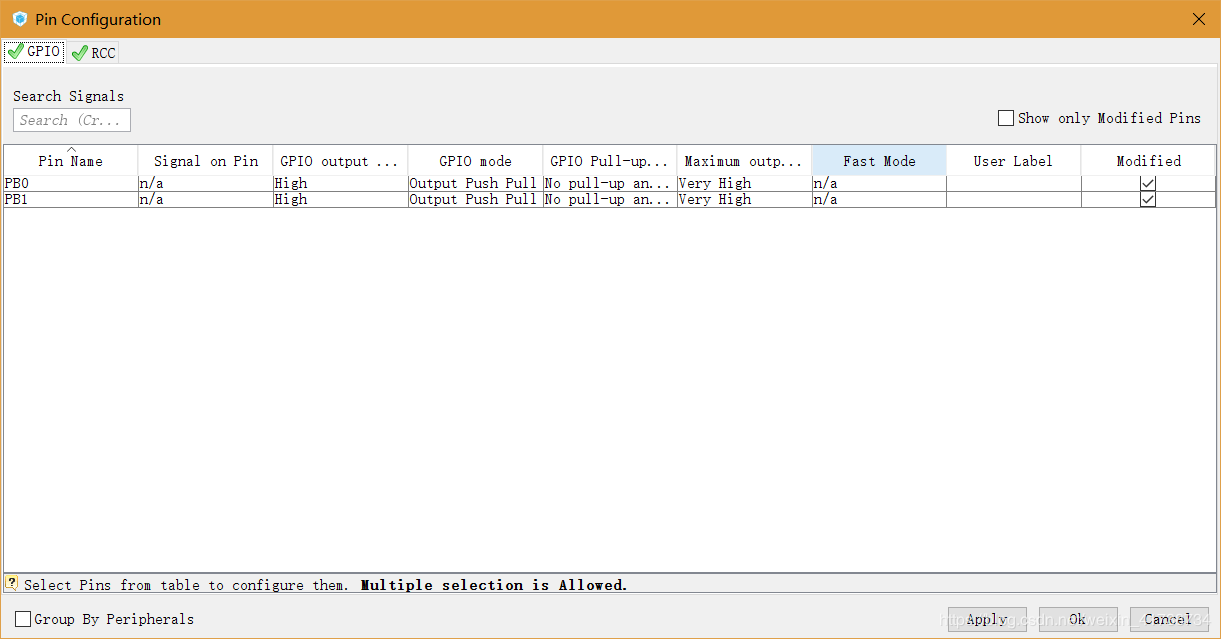

GPIO

輸出配置

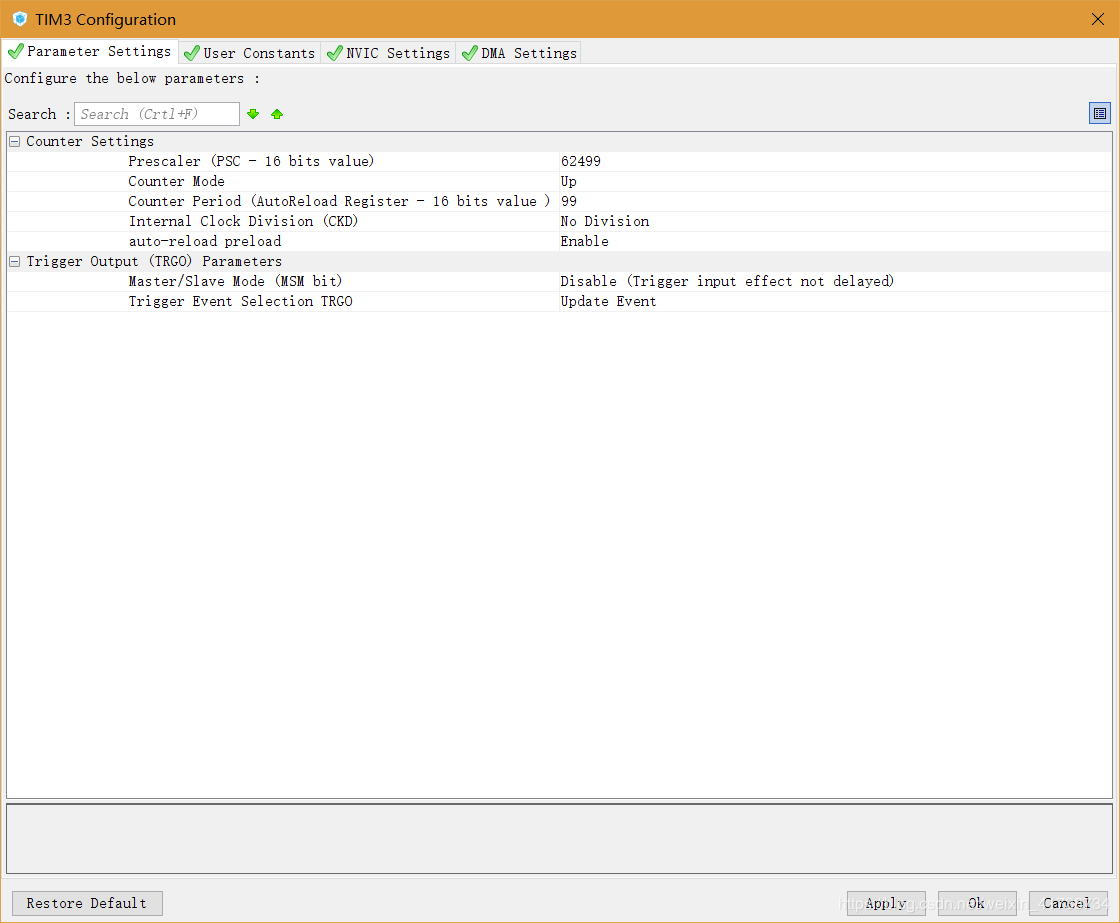

TIM3

周期=((1+TIM_Prescaler )/時鐘)*(1+TIM_Period )

分頻：62499

計數模式：向上計數

重裝值：99

時鐘分割：0 （數字濾波器相關）

自動重裝：開啟

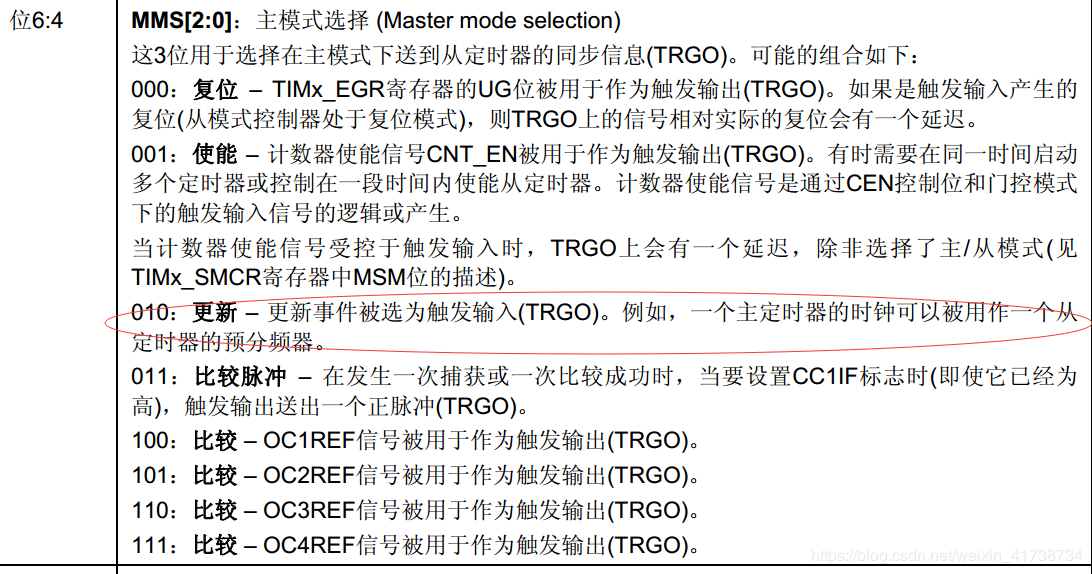

MSM：關閉（開啟將在該定時器使能的同時TRGO發出信號）

觸發事件選擇：更新

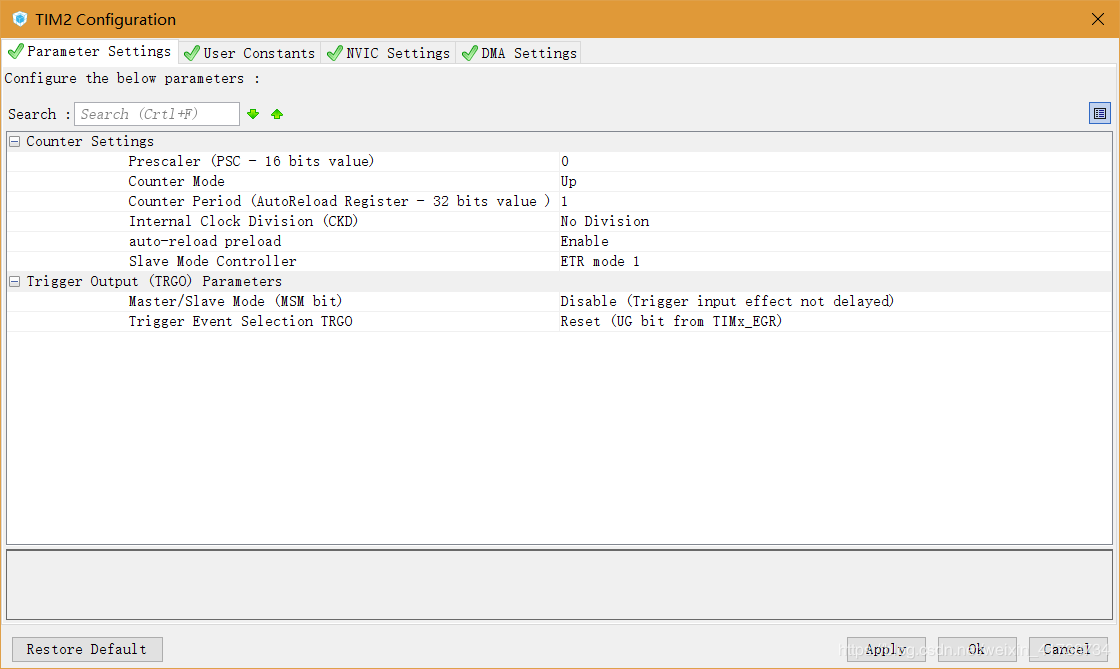

TIM2

周期=((1+TIM_Prescaler )/時鐘)*(1+TIM_Period )

分頻：0

計數模式：向上計數

重裝值：1

時鐘分割：0 （數字濾波器相關）

自動重裝：開啟

由于TIM2作為從定時器，它的時鐘實際是TIM3的中斷信號

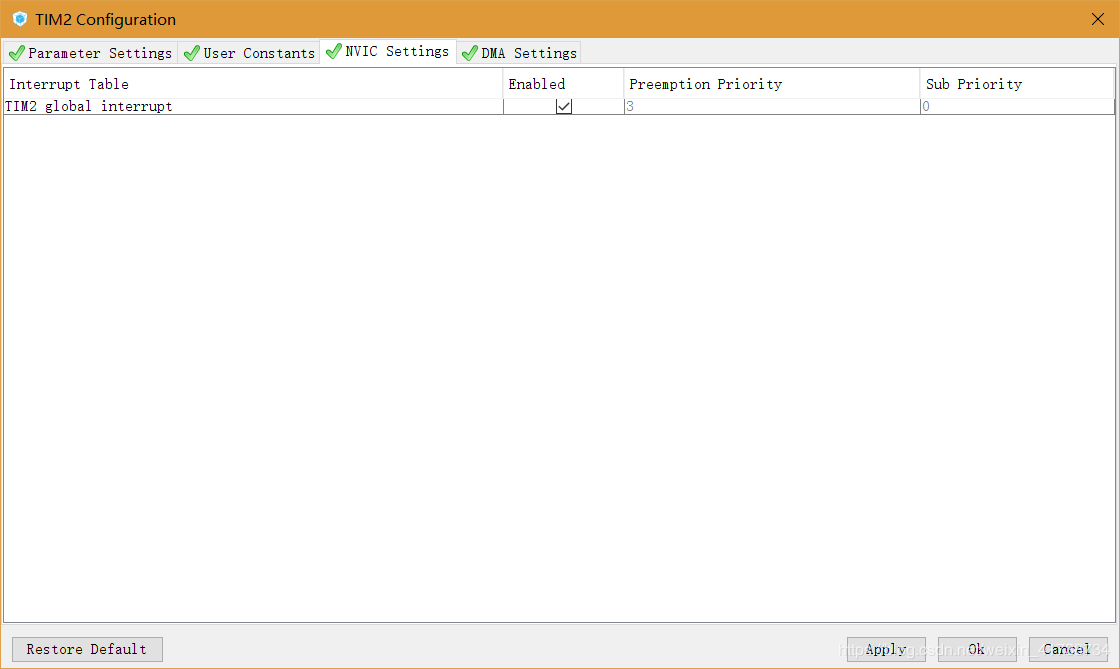

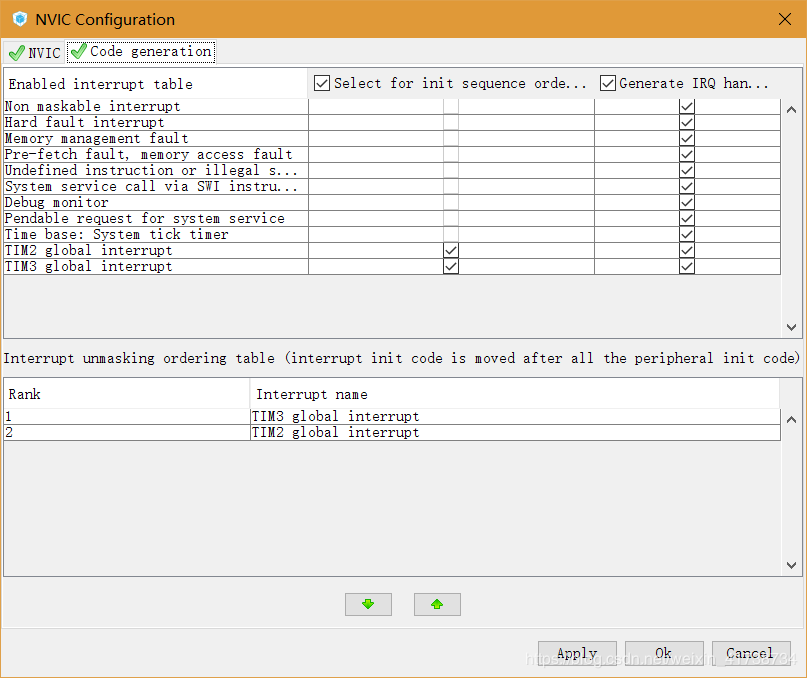

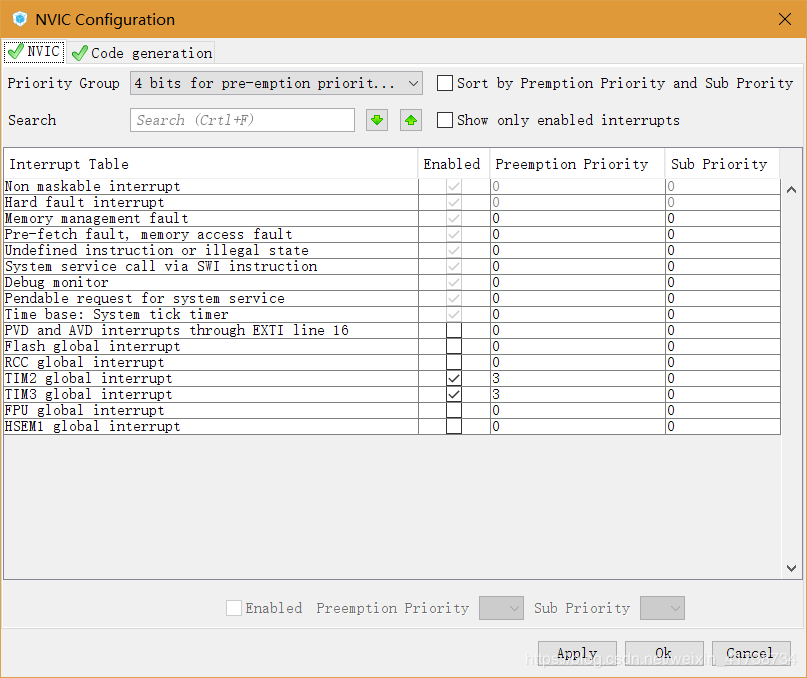

NVIC

代碼部分

main.c

/* USER CODE BEGIN 2 */

HAL_TIM_Base_Start_IT(&htim3);

HAL_TIM_Base_Start_IT(&htim2);

  /* USER CODE END 2 */

/* USER CODE BEGIN WHILE */

  while (1)

  {

  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */

HAL_Delay(10000);

HAL_TIM_Base_DeInit(&htim3);

  }

  /* USER CODE END 3 */

stm32h7xx_it.c

/* USER CODE BEGIN 1 */

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

{

if(htim->Instance == TIM2)

HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_0);

if(htim->Instance == TIM3)

HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_1);

}

/* USER CODE END 1 */

備注

通用定時器的多種用法在RM0433 第39章
