基本的 51 單片機有四個并行口，其中還包含了一個串行口。

當接口不夠用的時候，大家就會想到，使用什么外接芯片來擴充。

但是，各種教材、參考書、網絡文章，介紹擴充并行口的花樣不少，擴充串行口的方法，幾乎無人問津。

偶爾見到一個，也是使用 8250、8251 等“巨型”芯片來擴充的

使用這些芯片，就要占用單片機很多的更為緊缺的并行口，基本上就是得不償失。更別說還要設置復雜的控制字了。

做而論道使用簡單的三態門，即可為單片機擴充串行口，僅僅占用單片機的一、二個引腳作為控制引線而已。

這個方法，在以前的各種書籍、雜志、網文中，都沒有見到過，可以說是做而論道的獨創。

呵呵，小小的自豪一下，請不要拍磚。

實際上是很簡單的，就像使用 74LS373、74LS244 擴充并行口一樣，為串行口，配上合適三態門就行了。

選用 74LS125(低電平開門)、74LS126(高電平開門) 都行。

使用其它的具有三態輸出的芯片也可以，如：74LS244、74LS373 等等。

只是這些芯片的控制線，是成組的控制，不是單獨的一個門、一個門的進行控制，就有些不夠方便。

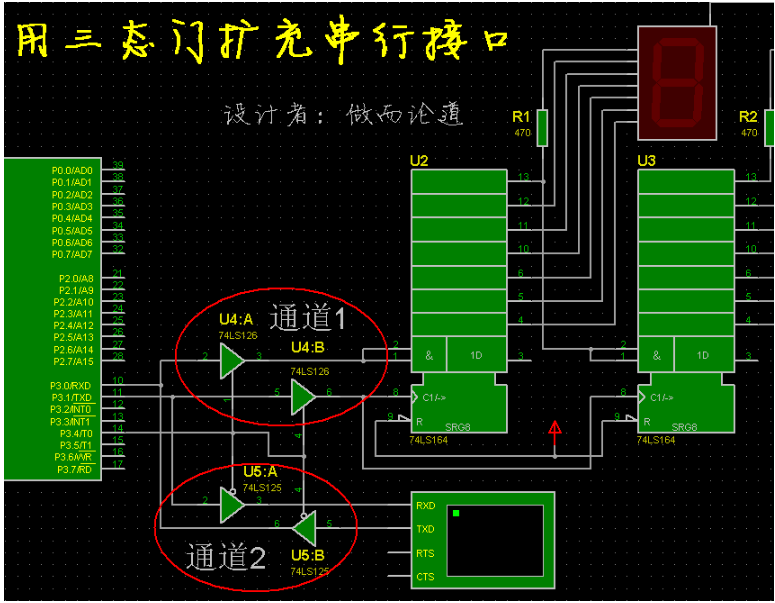

下面就是做而論道設計的擴充兩個串口通道的電路圖：

為了控制簡單，以及介紹全面一些，在圖中使用了兩種三態門。用同一種，也是可以的。

兩組三態門，均以 P3.4 作為控制信號。

當 P3.4 輸出高電平時，74LS126 開門，通道1導通，單片機即可對 74LS164 進行串行輸出，驅動數碼管；

當 P3.4 輸出低電平時，74LS125 開門，通道2導通，單片機即可與其它串口設備進行全雙工的通信。

如果需要，還可以在 125 的右邊再接上 TTL-RS232 電平轉換芯片(或 RS485 總線芯片)，進行遠距離通信。

圖中是接上了一個 PROTEUS 軟件的虛擬終端，用來代表另一個串口通信設備。

做而論道用匯編語言寫了一小段程序，可以控制這個串口擴展電路進行工作。

;=================================================

ORG 0000H

SJMP START

ORG 0023H

AJMP S_INT

START:

MOV TMOD, #20H

MOV TH1, #0FDH ;設置波特率9600@11.0592MHz

MOV TL1, #0FDH

SETB TR1

MOV IE, #90H ;開串口中斷

CLR P3.4 ;選通74LS125(通道2)

MOV SCON, #50H ;串口方式1, 可接收

SJMP $

;-----------------------------------

S_INT: ;串口中斷程序

JNB RI, S_END

CLR RI

MOV A, SBUF ;取出收到的數據

;---------------------

SETB P3.4 ;選通74LS126(通道1)

MOV SCON, #0 ;串口通信方式0

MOV B, #16

DIV AB

XCH A, B

ADD A, #(TAB - $ - 3)

MOVC A, @A + PC ;取七段碼

MOV SBUF, A ;串口輸出

JNB TI, $ ;等待發送完畢

CLR TI

MOV A, B

ADD A, #(TAB - $ - 3)

MOVC A, @A + PC

MOV SBUF, A

JNB TI, $

CLR TI

;---------------------

CLR P3.4 ;選通74LS125(通道2)

MOV SCON, #50H ;串口方式1, 可接收

MOV SBUF, #'O'

JNB TI, $

CLR TI

MOV SBUF, #'K'

JNB TI, $

CLR TI

MOV SBUF, #13 ;

JNB TI, $

CLR TI

MOV SBUF, #10 ;

JNB TI, $

CLR TI

;---------------------

S_END:

RETI

TAB: ;共陽段碼表

DB 0C0H, 0F9H, 0A4H, 0B0H, 099H, 092H, 082H, 0F8H;0~7

DB 080H, 090H, 088H, 083H, 0C6H, 0A1H, 086H, 08EH;8~F

END

;=================================================

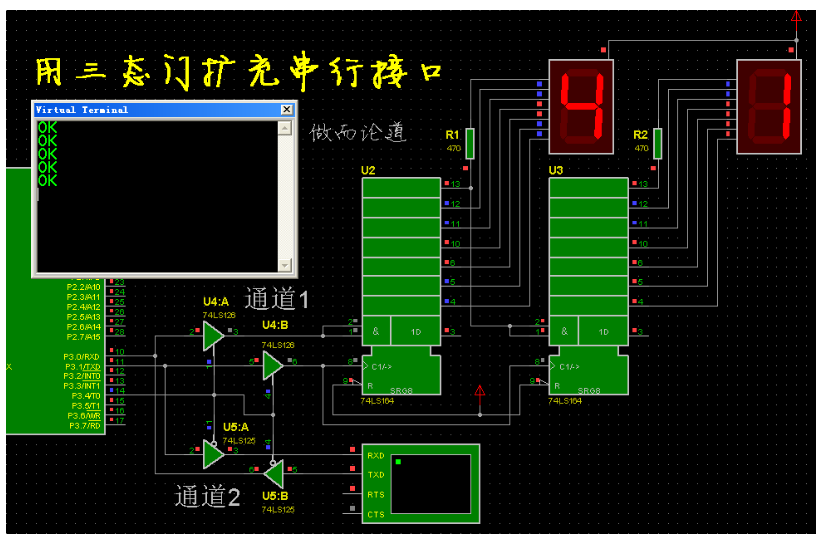

程序執行后，屏幕截圖如下：

在程序控制下，51 單片機隨時監聽通道2，一旦虛擬終端發來了一個字節的串行數據，單片機都要向虛擬終端回送 'OK'。

這時，就是單片機和上位機之間的雙工串行通信。

然后，單片機轉向串口通道1，以方式0 輸出兩組七段碼，令外接的 74LS164 顯示剛剛收到的數據的高、低四位。

這時，就是簡單的 SPI 通信方式。

在圖中可以看到，數碼管顯示的是 41，這是在虛擬終端窗口中鍵入'A'時的現象，41 即字符 A 的 ASCII 碼。

虛擬終端，它并不顯示鍵入的內容，它僅僅顯示單片機發出的信息，在圖中可以看到顯示出來的 OK、回車、換行

74LS125 和 74LS126 都是 14 引腳的集成芯片，和 8250、16550A 等 40 引腳的專用串口芯片相比，要小巧的多。

每片(125 或 126)都含有四個獨立工作的三態門。實際上，使用一片 125 或 126，也就可以實現上述的兩個通道串口通信了。

注意：如果使用了一片芯片，那么通道控制的電平信號是相同的，這就需要使用單片機的兩個引腳來分別控制兩個通道。

多用幾片三態門，為單片機多擴充幾個串行口，也是可行的。

做而論道設計的這種串口擴充方案，硬件電路和軟件，都已經在實際電路中做過實驗，可以正常通信。
