分享這篇文章，談一下STM32啟動流程。如果讀者朋友已經有過匯編相關基礎，能夠夠好理解本文內容。匯編語言是比C語言更接近機器底層的編程語言，能讓我們更好的理解和操縱硬件底層。

STM32三種啟動模式

下好程序后，重啟芯片時，SYSCLK的第4個上升沿，BOOT引腳的值將被鎖存，這就是所謂的啟動過程。

STM32上電或者復位后，代碼區始終從0x00000000開始，其實就是將存儲空間的地址映射到0x00000000中。三種啟動模式如下：

從主閃存存儲器啟動，將主Flash地址0x08000000映射到0x00000000，這樣代碼啟動之后就相當于從0x08000000開始。主閃存存儲器是STM32內置的Flash，作為芯片內置的Flash，是正常的工作模式。一般我們使用JTAG或者SWD模式下載程序時，就是下載到這個里面，重啟后也直接從這啟動程序。

從系統存儲器啟動。首先控制BOOT0、BOOT1管腳，復位后，STM32與上述兩種方式類似，從系統存儲器地址0x1FFF F000開始執行代碼。系統存儲器是芯片內部一塊特定的區域，芯片出廠時在這個區域預置了一段Bootloader，就是通常說的ISP程序。這個區域的內容在芯片出廠后沒有人能夠修改或擦除，即它是一個ROM區。啟動的程序功能由廠家設置。系統存儲器存儲的其實就是STM32自帶的bootloader代碼。

從內置SRAM啟動，將SRAM地址0x20000000映射到0x00000000,這樣代碼啟動之后就相當于從0x20000000開始。內置SRAM，也就是STM32的內存，既然是SRAM，自然也就沒有程序存儲的能力了，這個模式一般用于程序調試。假如我只修改了代碼中一個小小的地方，然后就需要重新擦除整個Flash，比較的費時，可以考慮從這個模式啟動代碼，用于快速的程序調試，等程序調試完成后，在將程序下載到SRAM中。

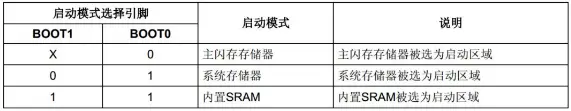

用戶可以通過設置BOOT1和BOOT0引腳的狀態，來選擇在復位后的啟動模式。STM32三種啟動模式對應的存儲介質均是芯片內置的，如下圖：

串口下載程序原理

從系統存儲器啟動，這種模式啟動的程序功能是由廠家設置的。一般來說，這種啟動方式用的比較少。系統存儲器是芯片內部一塊特定的區域，STM32在出廠時，由ST在這個區域內部預置了一段BootLoader，也就是我們常說的ISP程序，這是一塊ROM，出廠后無法修改。

一般來說，我們選用這種啟動模式時，是為了從串口下載程序，因為在廠家提供的BootLoader中，提供了串口下載程序的固件，可以通過這個BootLoader將程序下載到系統的Flash中。

這個下載方式需要以下步驟：

將BOOT0設置為1，BOOT1設置為0，然后按下復位鍵，這樣才能從系統存儲器啟動BootLoader；

在BootLoader的幫助下，通過串口下載程序到Flash中；

程序下載完成后，又有需要將BOOT0設置為GND，手動復位，這樣，STM32才可以從Flash中啟動。

從匯編代碼分析STM32啟動過程

STM32的啟動文件與編譯器有關，不同編譯器，它的啟動文件不同。雖然啟動文件（匯編）代碼各有不同，但它們原理類似，都屬于匯編程序。拿基于MDK-ARM的啟動文件來舉例，說一下要點內容。在基于MDK的啟動文件開始，有一段匯編代碼是分配堆棧大小的。

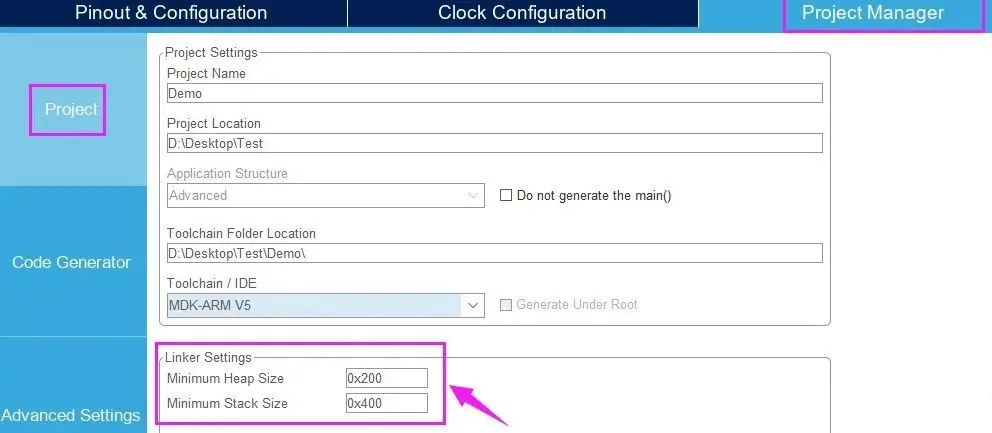

這里重點知道堆棧數值大小就行。還有一段AREA（區域），表示分配一段堆棧數據段?？梢允褂肧TM32CubeMX對上面的數值大小進行配置：

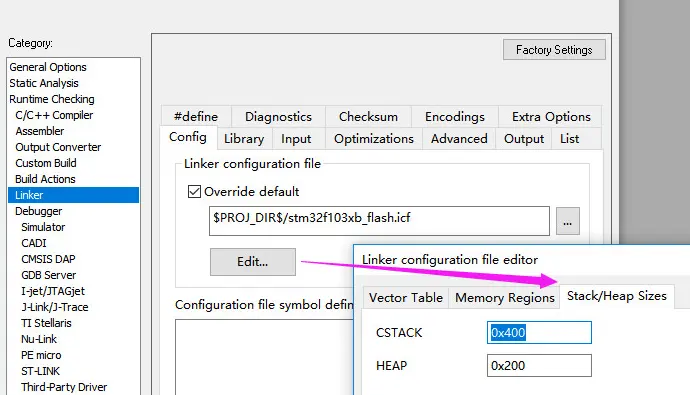

在IAR中，是通過工程配置堆棧大小：

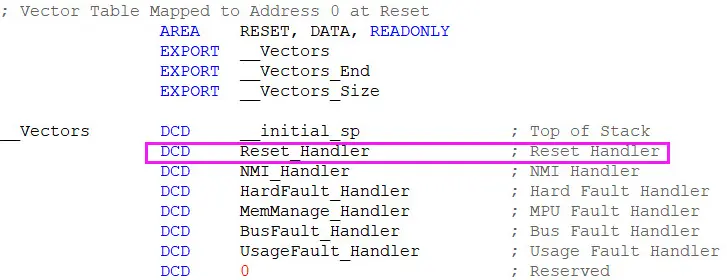

看下面的匯編代碼，程序上電之后，是跳到Reset_Handler這個位置。

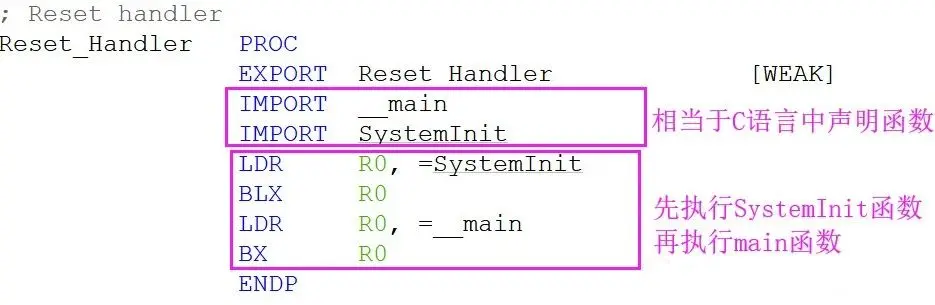

知道代碼是從Reset_Handler開始執行，再來看如下Reset_Handler匯編代碼。在啟動的時候，執行了SystemInit這個函數。

執行完SystemInit函數，初始化了系統時鐘，之后跳轉到main函數執行。
