0x01 > 什么是中斷

         所謂中斷就是指CPU正處于工作狀態時，外部發生了某一事件（按鍵按下），請求CPU進行處理，于是 CPU暫時中斷當前的工作，轉而處理所發生的的事件，處理完畢在回到原來被中斷的地方繼續工作，這樣的過程被稱為中斷

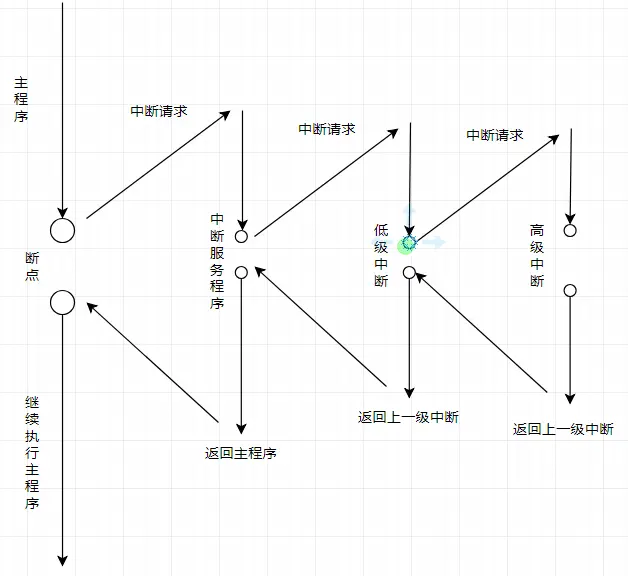

中斷示意圖

中斷包括以下幾部分

• 中斷源

• 中斷申請

• 開放中斷

• 保護現場

• 中斷服務

• 恢復現場

• 中斷返回

我們知道 傳統的51單片機一共有 5 個中斷源，它們分別為：

1. 外部中斷0

2. 定時器0

3. 外部中斷1

4. 定時器1

現在正在學習的 STM32 有多少中斷呢？

0x02 > STM32  中斷基礎知識

• Cortex-m3支持256個中斷，其中包含了16個內核中斷，240個外部中斷。

• STM32 只有84個中斷，包括16個內核中斷和68個可屏蔽中斷

• STM32 上只有60個可屏蔽中斷，f107上才有68個中斷

• 先占優先級也就是搶占優先級，概念等同于51單片機中的中斷。假設有兩中斷先后觸發，已經在執行的中斷先占優先級如果沒有后觸發的中斷 先占優先級更高，就會先處理先占優先級高的中斷。也就是說又有較高的先占優先級的中斷可以打斷先占優先級較低的中斷。這是實現中斷嵌套的基礎。

• 次占優先級，也就是響應優先級，只在同一先占優先級的中斷同時觸發時起作用，先占優先級相同，則優先執行次占優先級較高的中斷。次占優先級不會造成中斷嵌套。 如果中斷的兩個優先級都一致，則優先執行位于中斷向量表中位置較高的中斷。

?  0x001 >> 嵌套向量中斷控制器 (NVIC)

? ? STM32 的中斷既然有這么多，那么要怎么管理呢？
ST也給了我們一些解決方案就是 使用 嵌套中斷向量控制器 NVIC，NVIC屬于內核級的寄存器，所以當我們需要查詢 NVIC 相關定義 應該到 core_cm3.h 中（這里講解的芯片是 STM32F103ZE 是基于 Coretex-M3）

/* 訪問嵌套向量中斷控制器 (NVIC)的結構類型 */

typedef struct

{

  __IOM uint32_t ISER[8U];               /* 中斷使能寄存器 */

        uint32_t RESERVED0[24U];

  __IOM uint32_t ICER[8U];               /* 中斷清除寄存器 */

        uint32_t RSERVED1[24U];

  __IOM uint32_t ISPR[8U];               /* 中斷懸起寄存器 */

        uint32_t RESERVED2[24U];

  __IOM uint32_t ICPR[8U];               /* 中斷清空懸起寄存器 */

        uint32_t RESERVED3[24U];

  __IOM uint32_t IABR[8U];               /* 中斷有效位寄存器 */

        uint32_t RESERVED4[56U];

  __IOM uint8_t  IP[240U];               /* 中斷優先級寄存器(8Bit wide) */

        uint32_t RESERVED5[644U];

  __OM  uint32_t STIR;                   /* 軟件觸發中斷寄存器 */

}  NVIC_Type;

?  0x002 >> 中斷優先級定義 ☆

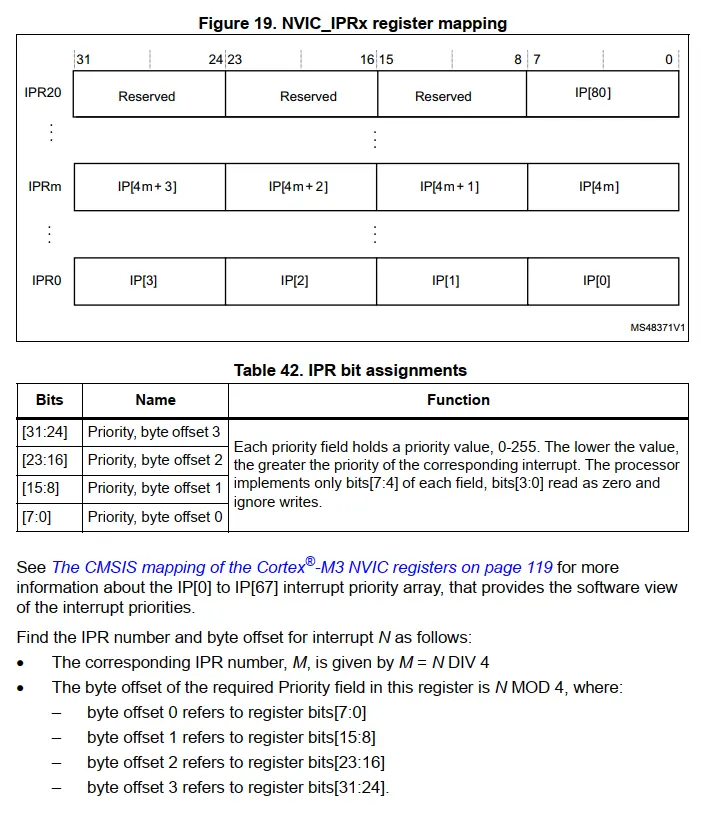

中斷優先級設定寄存器

coretex-M3 內核的中斷定義寄存器的寬度是8位的，在上圖中，我們能看到ST在設計中斷的時候只使用了高4位 [7:4]

The processor  implements only bits[7:4] of each field, bits[3:0] read as zero and ignore writes.
處理器只實現每個字段的位[7:4]，位[3:0]讀為零，忽略寫。

ST在上述分組中，ST還將中斷分成了主優先級（搶占優先級）和子優先級（響應優先級）。對應的寄存器

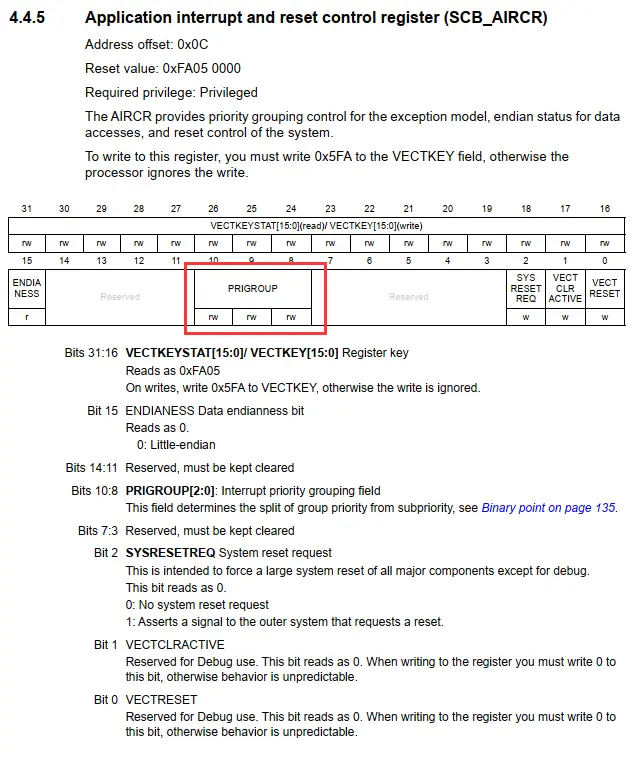

優先級分組寄存器

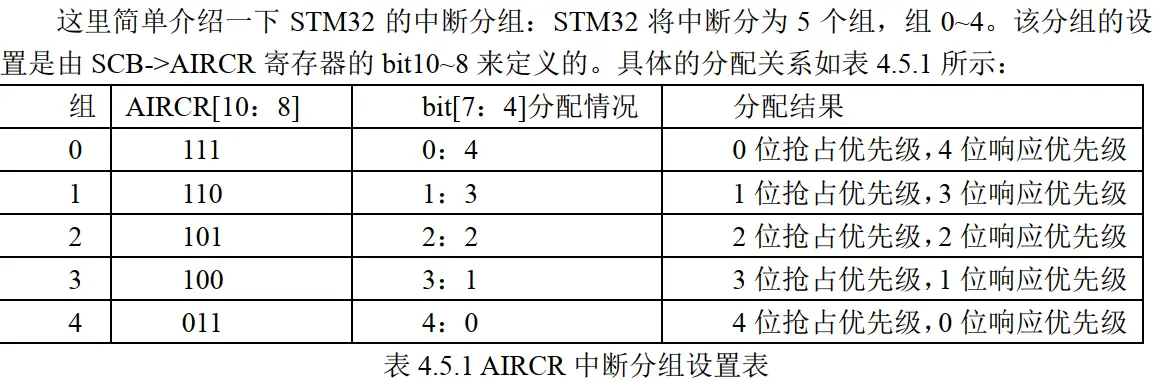

優先級組

上圖就是，優先級分組寄存器和對應的優先級分組，下面來簡單的總結一下優先級分組怎么用。

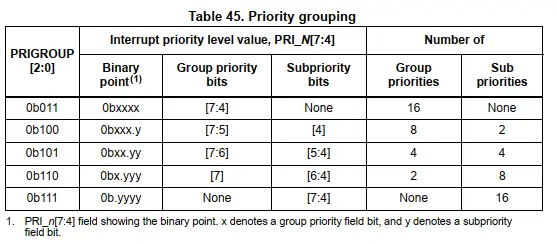

優先級分組

/* LL 庫中斷優先級分組，選項和實現 */

#define NVIC_PRIORITYGROUP_0         ((uint32_t)0x00000007) /*!< 0 bit  for pre-emption priority,

                                                                 4 bits for subpriority */

#define NVIC_PRIORITYGROUP_1         ((uint32_t)0x00000006) /*!< 1 bit  for pre-emption priority,

                                                                 3 bits for subpriority */

#define NVIC_PRIORITYGROUP_2         ((uint32_t)0x00000005) /*!< 2 bits for pre-emption priority,

                                                                 2 bits for subpriority */

#define NVIC_PRIORITYGROUP_3         ((uint32_t)0x00000004) /*!< 3 bits for pre-emption priority,

                                                                 1 bit  for subpriority */

#define NVIC_PRIORITYGROUP_4         ((uint32_t)0x00000003) /*!< 4 bits for pre-emption priority,

                                                                 0 bit  for subpriority */

/**

  brief   Set Priority Grouping

  details Sets the priority grouping field using the required unlock sequence.

           The parameter PriorityGroup is assigned to the field SCB->AIRCR [10:8] PRIGROUP field.

           Only values from 0..7 are used.

           In case of a conflict between priority grouping and available

           priority bits (__NVIC_PRIO_BITS), the smallest possible priority group is set.

  param [in]      PriorityGroup  Priority grouping field.

 */

__STATIC_INLINE void __NVIC_SetPriorityGrouping(uint32_t PriorityGroup)

{

  uint32_t reg_value;

  uint32_t PriorityGroupTmp = (PriorityGroup & (uint32_t)0x07UL);             /* only values 0..7 are used          */

  reg_value  =  SCB->AIRCR;                                                   /* read old register configuration    */

  reg_value &= ~((uint32_t)(SCB_AIRCR_VECTKEY_Msk | SCB_AIRCR_PRIGROUP_Msk)); /* clear bits to change               */

  reg_value  =  (reg_value                                   |

                ((uint32_t)0x5FAUL << SCB_AIRCR_VECTKEY_Pos) |

                (PriorityGroupTmp << SCB_AIRCR_PRIGROUP_Pos) );               /* Insert write key and priority group */

  SCB->AIRCR =  reg_value;

}

假設我們有兩個外設 外設A 和外設B 我們將 兩個外設的主優先級都配置為 0，將外設 A 的子優先級配置為 1，外設 B 的子優先級配置為 2,。當它們的中斷請求同時到來時，內核將如何執行？

內核將比較兩個外設的主優先級，如果外設的主優先級相等，就會對子優先級進行比較，子優先級越高，子優先級的數字就越小。

令人頭痛的問題，如果外設的主優先級、子優先級都相同，怎么判斷？

如果外設的主優先級和子優先級都相等，那么將會對硬件中斷編號進行比較

硬件編號在哪？

硬件編號 位于 《STM32 中文參考手冊_V10》第九章 中斷和事件 第9.1.2小節 中斷和異常向量表

0x03 > 總結

以上就是 關于 STM32F103ZE 的外部中斷與中斷管理的理論部分。這篇文章可能會讓你感到晦澀難懂，或者有漏洞，那是在所難免的問題。
