自己DIY STLink V2.1 仿真器——已經測試可用

設計簡介

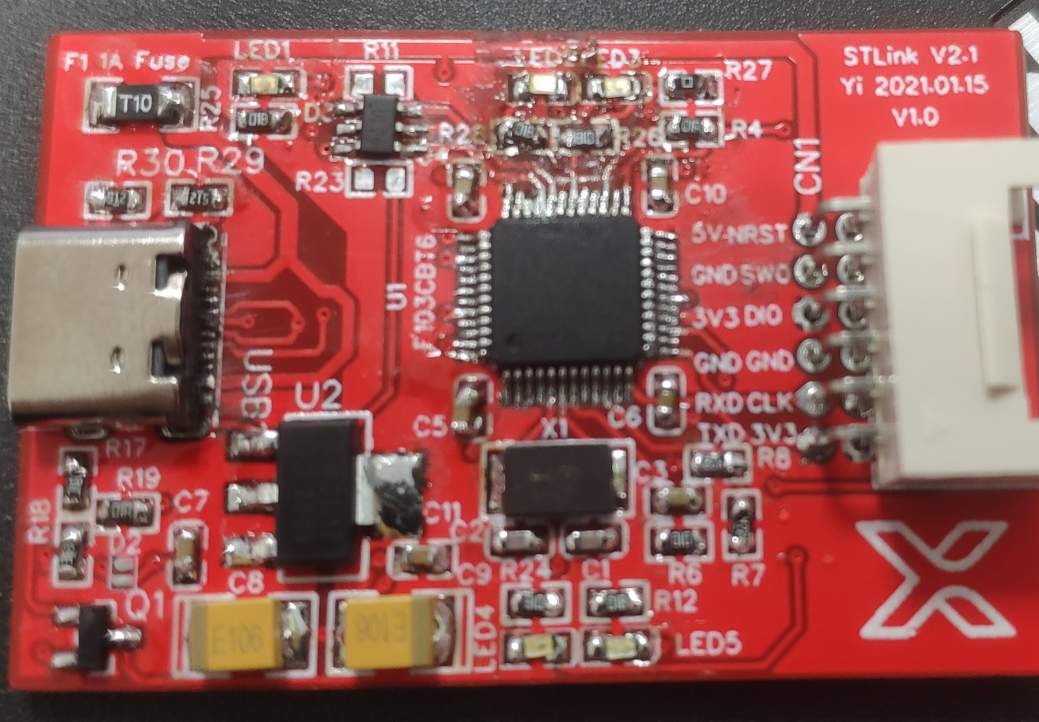

自己DIY STLink V2.1 仿真器。

成本

嘉立創打板5元；
元器件從立創商城購買，共82元（10套）
STM32F103CBT6芯片從淘寶購買，一片12元
連接器PHB2*6 膠殼和線從淘寶購買，十根大概10元。
平均一塊成片：26-28元。

焊接為自己焊接。

USB使用的是TYPE-C接頭。

焊接完成后，需要下載固件，使用另一個下載器下載固件：STLinkV2.J28.M18_固件。下載完固件之后，使用STM32 Programmer升級固件，進入升級界面會提示找不到STLink，需要重新插拔一下USB即可。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
CL10C220JB8NNNC	貼片電容	精度：±5% 容值：22pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
RC0603FR-0722RL	貼片電阻	阻值（歐姆）：22 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C 22R 0603 1% 國巨貼片電阻	點擊下載
STM32F103CBT6	ST(意法半導體)	工作電壓：2V ~ 3.6V CPU位數：32-Bit CPU內核：ARM? Cortex?-M3 主頻（MAX)：72MHz ROM類型：FLASH ST 32位 ARM內核 MCU芯片	點擊下載
RC0603FR-07100KL	貼片電阻	阻值（歐姆）：100K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
19-217/R6C-AL1M2VY/3T	發光二極管	照明顏色：紅色主波長/色坐標：617.5~633.5nm	點擊下載
RC0603FR-07100RL	貼片電阻	阻值（歐姆）：100 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
TAXM8M2QLFCDT1T	無源晶振		點擊下載
RC0603FR-0710KL	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RC0603FR-071K5L	貼片電阻	阻值（歐姆）：1.5K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RC0603FR-071KL	貼片電阻	阻值（歐姆）：1K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
PHB-2*6AW	線對板/線對線連接器		點擊下載
19-217/GHC-YR1S2/3T	發光二極管	照明顏色：綠色主波長/色坐標：520~535nm 色溫 - CCT（K）：-	點擊下載
USBLC6-2SC6	ESD二極管	極性：Unidirectional 峰值脈沖電流（10/1000us）：5A 箝位電壓：17V 擊穿電壓（最小值）：6V 反向關斷電壓（典型值）：5.25V TVS陣列（靜電保護）	點擊下載
AMS1117-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：15V 輸出電流：1A 輸出電壓（最小值/固定值）：3.3V 3.3V固定輸出，低壓差1.1V(typ)@Iout=1A，Vin=15V(Max)	點擊下載
19-217/BHC-ZL1M2RY/3T	發光二極管	照明顏色：藍色主波長/色坐標：465~475nm	點擊下載
RC0603FR-075K1L	貼片電阻	阻值（歐姆）：5.1K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RC0603FR-0736KL	貼片電阻	阻值（歐姆）：36K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
CA45-B025K106T	鉭電容	精度：±10% 容值：10uF 額定電壓：25V ESR串聯電阻：2.5 Ω @ 100kHz 工作溫度：-55℃ ~ +125℃	點擊下載
RC0603JR-070RL	貼片電阻	阻值（歐姆）：0 精度：±5% 功率：1/10W 溫度系數：-	點擊下載
TLC-NSMD100	PTC自恢復保險絲	材料類型：- 最大電壓：6V 跳斷電阻值(Max)：- 跳閘電流：2A 最大動作時間：100ms	點擊下載
M8050	三極管	額定功率：200mW 集電極電流Ic：800mA 集射極擊穿電壓Vce：25V 晶體管類型：NPN transistors,NPN 25V 800mA 300mW,SOT-23	點擊下載
RC0603FR-074K7L	貼片電阻	阻值（歐姆）：4.7K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
DESD5V0S1BL-7B	TVS二極管	反向關斷電壓（典型值）：5V 擊穿電壓（最小值）：5.5V 極性：Bidirectional 箝位電壓：14V 峰值脈沖電流（10/1000us）：12A (8/20us)	點擊下載
CC0603KRX7R7BB104	貼片電容	精度：±10% 容值：100nF 額定電壓：16V 溫漂系數（介質材料)：X7R X7R	點擊下載
