AP2120 高速、極低噪聲 LDO 穩壓器的典型應用

使用 Diodes Incorporated 的 AP2120 的參考設計

設計簡介

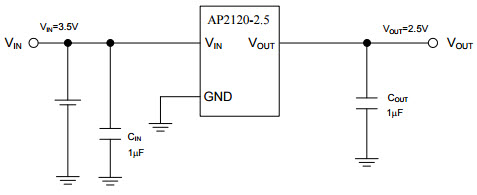

AP2120 高速、極低噪聲 LDO 穩壓器的典型應用。 AP2120系列是采用CMOS工藝制造的正電壓調節器IC。這些 IC 均由電壓基準、誤差放大器、用于設置輸出電壓的電阻網絡、用于電流保護的限流電路組成

說明

Typical Application for AP2120 High Speed, Extremely Low Noise LDO Regulator. The AP2120 series are positive voltage regulator ICs fabricated by CMOS process. Each of these ICs consists of a voltage reference, an error amplifier, a resistor network for setting output voltage, a current limit circuit for current protection

主要特色

Conversion Type

DC to DC
Topology

LDO

相關文檔

ap2120

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AP2120N-1.8TRG1	Linear Regulators	LDO Regulator Pos 1.8V 0.15A 3-Pin SOT-23 T/R	點擊下載
AP2120N-1.3TRG1	Linear Regulators	LDO Regulator Pos 1.3V 0.15A 3-Pin SOT-23 T/R	點擊下載
AP2120N-2.5TRG1	Linear Regulators	LDO Regulator Pos 2.5V 0.15A 3-Pin SOT-23 T/R	點擊下載
AP2120N-3.0TRG1	Linear Regulators	LDO Regulator Pos 3V 0.15A 3-Pin SOT-23 T/R	點擊下載
AP2120N-1.2TRG1	Linear Regulators	LDO Regulator Pos 1.2V 0.15A 3-Pin SOT-23 T/R	點擊下載
AP2120N-3.3TRG1	Linear Regulators	LDO Regulator Pos 3.3V 0.15A 3-Pin SOT-23 T/R	點擊下載
AP2120N-2.8TRG1	Linear Regulators	LDO Regulator Pos 2.8V 0.15A 3-Pin SOT-23 T/R	點擊下載
AP2120N-1.5TRG1	Linear Regulators	LDO Regulator Pos 1.5V 0.15A 3-Pin SOT-23 T/R	點擊下載
AP2120Z-3.3TRG1	Linear Regulators	LDO Regulator Pos 3.3V 0.15A 3-Pin TO-92 T/R	點擊下載
AP2120N-5.0TRG1	Linear Regulators	LDO Regulator Pos 5V 0.15A 3-Pin SOT-23 T/R	點擊下載
