本人在學習STM32過程中，主要使用的是B站洋桃電子的課程（之前使用過正點原子的視頻，感覺不適合本人這種小白），因而其中許多代碼借鑒（抄）了其課程，故在此說明。

文件樹

stm32文件樹

可以看到，該文件分為六大部分，不同人對其起名可能有出入，或者文件結構有略微區別。但其關鍵的幾個部分及開發方式是基本相同的。

STARTUP

其中STARTUP是STM32的啟動代碼，用匯編語言編寫。
我們正常在操作一款單片機的時候，都是從main函數開始進行編程的，但是單片機上電是從main函數開始執行的嗎？答案當然是否定的，在main函數之前單片機最先執行的是硬件設置SP、PC然后是“啟動文件”，一般主要是項目文件里面的startup_xxxxx.s文件。其實這個就是我們常說的Bootloader。

其實不光STM32系列單片機是這樣，我們接觸的NXP的微控制器、TI的MSP430以及51單片機等等其實都是有上述的啟動文件的。啟動文件負責的就是從單片機復位開始到main函數之前這段時間所需要進行的工作。我們一般很少接觸啟動文件的主要原因是開發環境往往給開發者自動的提供了這個啟動文件，不需要我們再去操心，直接從main函數開始進行設計就可以了。
這里我們嵌入一些匯編代碼（我也看不懂）在做單片機開發的時候，這一塊不用改動

Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp


;  Heap Configuration
;     Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; Heap_Size       EQU     0x00000200

                AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem        SPACE   Heap_Size
__heap_limit

                PRESERVE8
                THUMB


; Vector Table Mapped to Address 0 at Reset
                AREA    RESET, DATA, READONLY
                EXPORT  __Vectors
                EXPORT  __Vectors_End
                EXPORT  __Vectors_Size

CMSIS

CMSIS

這一塊的.c文件有兩個，分別是Arm Coxert-M3（單片機內核）和STM32F103系列的系統文件(官方提供文件，無需編寫）

FWLB

即固件庫
這部分是STM32的固件庫文件，這個庫就是“庫函數版”的“庫”，STM32有使用標準庫版本開發的，有使用HAL庫開發的，有使用LL庫，也有使用寄存器版本的，當然，也有大佬使用自己寫的庫。
這部分可以根據自己項目需求添加或者刪除，但是最基本的misc.c,gpio.c，rcc.c需要保留，如果項目中要用到SPI通信連接外設，則需添加spi對應的固件庫。

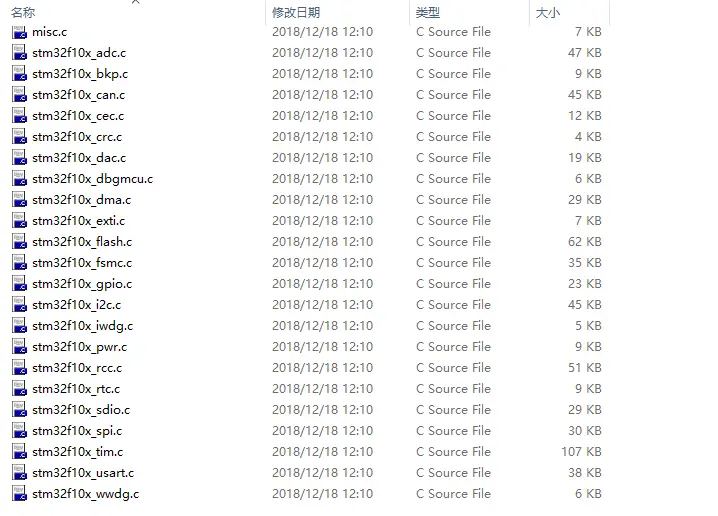

以下是所有的固件庫文件


例如在實際開發中，比如這個點燈，我只使用了兩個：


USER

用戶文件夾，用于編寫工程中外設的源文件和頭文件，以及main函數，這是單片機開發程序編寫的主要文件。


這是點燈程序的文件目錄，包括一個main文件，一個系統的it.c文件，還有l(wèi)ed燈外設，一個按鍵外設。

當然還有人將所有外設統一放置在一個HARDWARE文件下。

#include 'stm32f10x.h'

#include 'bsp_led.h'

#include 'bsp_key.h'

int main(void)

{

    LED_GPIO_Config();

    LED1_ON;

    Key_GPIO_Config();

    while(1)

    {

        if( Key_Scan(KEY1_GPIO_PORT,KEY1_GPIO_PIN) == KEY_ON  )

        {

            LED1_TOGGLE;

        }

        if( Key_Scan(KEY2_GPIO_PORT,KEY2_GPIO_PIN) == KEY_ON  )

        {

            /*LED2·′×a*/

            LED2_TOGGLE;

        }

    }

}

在main.c文件中引用外設的頭文件，即可調用相關函數進行編寫。這里main函數主要是1通過掃描按鍵狀態控制led燈反轉。

DOC

即doc文檔，負責對代碼進行說明，不屬于代碼文件，主要是為了記錄代碼開發過程中的說明，便于閱讀代碼。

Basic

這一塊主要放一些公用性極強的代碼文件，比如sys.c，dalay.c(用于實現軟件延時）


在單片機中實現精準的延時是非常重要的，這里我們參考了大神的延時方法：

#define AHB_INPUT  72 void delay_us(u32 uS){
    SysTick->LOAD=AHB_INPUT*uS;
    SysTick->VAL=0x00;
    SysTick->CTRL=0x00000005;
    while(!(SysTick->CTRL&0x00010000));
    SysTick->CTRL=0x00000004;}void delay_ms(u16 ms){
    while( ms-- != 0){
        delay_us(1000);
    }}
 void delay_s(u16 s){
    while( s-- != 0){
        delay_ms(1000);
    }}

通過對滴答定時器的操作實現了精準的s,ms,微秒級延時。
