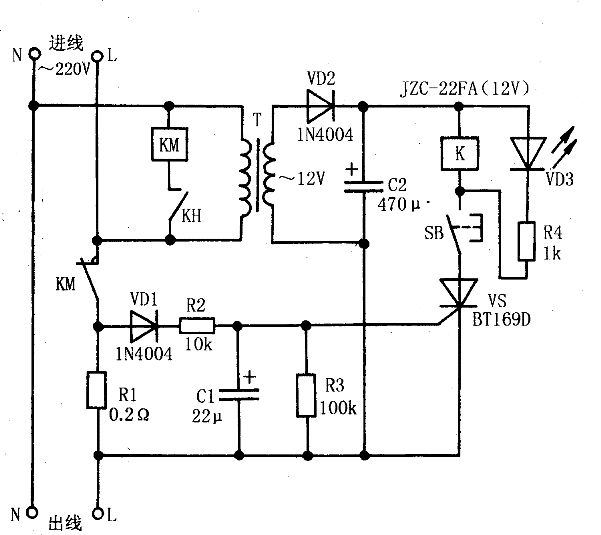

交流電子“保險盒”的電路如下圖所示，它實際上是一個過電流保護開關。220V交流電經電源變壓器T降壓、晶體二極管VD2半波整流，電容器C2濾波后，輸出約12V直流電，供控制電路工作用電。

R1是串接在用戶相線L回路中的檢測電阻器，其阻值僅為0.2Ω（可變）；對主電路不會有什么影響。通過它的電流是用戶各用電器電流的總和。當通過R1的電流達到3A（有效值）時，R1上的電壓U1（有效值）=0.6V，Um  （峰壓）=2的-2次方×0.6V≈O.8V，該交流電壓經晶體二極管VD1（實測小電流時正向管壓降為0.5V）半波整流和電容器C1濾波后，輸出約0.3V直流電壓，此電壓還不能使單向晶閘管‘VS觸發導通（VS觸發閾值電壓為0.6V）。如果供電發生異常使電流繼續增大，例如達到4A以上時，則R1兩端Um≥2的-2次方×4A×0.2 Ω≈1.1 V，C1輸出電壓達到0.6V以上，VS獲得合適觸發電壓而導通，電磁繼電器K吸合，其常開觸點KH接通交流接觸器KM的電源，由交流接觸器的大容量常閉觸頭自動切斷交流供電回路，實現了“保險絲”功能。

電路中，R2是限流電阻器，保護單向晶閘管VS控制極不被過電流損壞。當負載發生短路時，220V交流電壓瞬間幾乎全部加在R1兩端，由于R2的存在，使流過VS控制極的平均電流不會超過9.9mA。

如果沒有R2，VS將在這瞬間過流損壞。R2還與R3、C1構成防誤動作電路，它能有效地消除電網中各種瞬間強電流（如彩電、冰箱等開機啟動電流）造成的電子“保險盒”誤動作。C1容量大小直接影響電子“保險盒”動作的靈敏度。R4和發光二極管VD3構成電子“保險盒”動作指示電路。SB是常閉式自復位按鈕開關。在供電負載故障或線路短路故障排除后，只須按一下此按鈕開關，即可恢復正常供電。
