電池電量測試器
來源:互聯網發布者:明天見 關鍵詞: 測試電路 更新時間: 2025/06/17
電池電量測試器

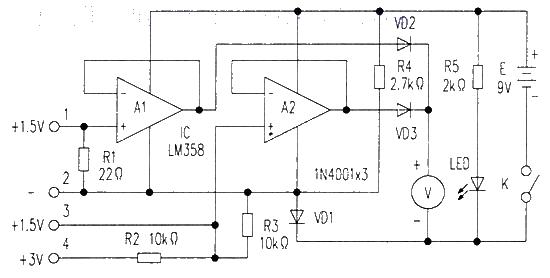

測量干電池的電量，有必要在被測電池兩端接一只負載電阻，讓它在放電狀態下進行測量。附圖是電路圖。運放接成電壓跟隨器的形式，Vo=Vi，即輸出電壓等于輸入電壓。
把被測干電池接入測試器1、2接線端時，電池通過電阻R1放電，放電電流約60mA。同時，電壓加到A1的正輸入端，則Vo=Vi，該電壓通過二極管VD2加到電壓表V上。由于VD2要產生約0.6V的電壓，這將使電壓表電壓偏低。在運放的負電源端接一只二極管VD1，以抵消VD2壓降帶來的誤差。同樣，要測1.5V紐扣電池時，電池接2、3接線端，電壓加到A2的正輸入端，在電壓表上同樣能測得電池的電量。當要測量3V紐扣電池時，電池接2、4接線端。3V電壓通過R2和R3的分壓把電池電壓的一半加到A2的正接線端，這時電壓表顯示電壓是被測電池電壓一半，但同樣可以測定電量情況。
電路中VD2、VD3是A1和A2的隔離二極管。R4為電壓平衡電阻，作用是讓二極管VD1流過電流和VD2、VD3一樣。LED用來進行工作指示。該測試器耗電約5mA。
