光控自動照明燈1

這里介紹一個簡單易作的光控自動照明燈，只要夜幕來臨，電燈自動點亮，白天，燈自動熄滅。它可以用于路燈自動控制。

電路原理

光控自動照明燈的電路如圖所示。

可控硅VS構成電燈H的主回路，控制回路由二極管VD和電阻R與RG組成的分壓器構成。二極管VD的作用是為控制回路提供直流電源。白天自然光線較強，光敏電阻器RG呈現低電阻，它與R分壓結果使可控硅VS的門極處于電平，可控硅VS關斷，燈H不亮。夜幕來臨時，照射在RG上的自然光線較弱，RG呈現高電阻，故使VS的門極呈高電平，VS因獲得正向觸發電壓而開通，燈H點亮。改變電阻R的阻值，因改變它與RG的分壓比，故可以調整電路的起控點，使電燈在合適的光照度下開始點亮發光。

本電路另一個特點是它具有軟啟動功能，因為夜幕降臨時，自然光線是逐漸緩慢變弱，所以光敏電阻器RG的阻值是逐漸變大，VS門極電平也是逐漸升高，所以可控硅VS由阻斷態變為導通態要經歷一個微導通與弱導通階段，所以電燈H有一個逐漸變亮的軟啟動過程。當VS完全導通時，流經電燈H的電流也是半波交流電，即電燈是處于欠壓工作狀態。這兩個因素對延長燈泡使用壽命極為有利，所以本電路十分適宜路燈使用，可免去頻繁更換燈泡的麻煩。

元器件選擇與制作

VS采用觸發電流較小的小型塑封單向可控硅，如2N6565、MCR100―8型等(0．8-1A／400―600V)。VD用1N4007型等硅整流二極管。

RG可用MG45型非密封型光敏電阻器，要求亮阻與暗阻相差倍數愈大愈好，R可用RTX―1／8W型碳膜電阻器，燈H宜用100W以下白熾燈泡。

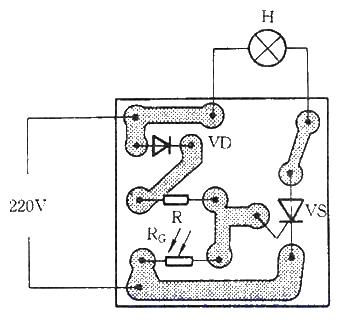

下圖是本機印制電路板圖，印制電路板尺寸為30mmX30mm，除燈泡外，其余所有元件都可裝焊在自制的電路板上。本電路一般情況下，不用作任何調試，即可投人使用。如嫌電路起控點不合適，可以適當變更電阻R的阻值。R阻值大，起控靈敏度低，即環境自然光線要求比較暗的情況下，電燈H才點燃；R阻值小，起控靈敏度高，即環境光線稍暗，電燈H即點亮。
