美電子于2010年與群創光電、統寶光電合并，并更名為奇美電子，自此公司產品橫跨各式液晶面板模組與終端液晶顯示器，供應全球尖端資訊與消費電子客戶。然而在專利競爭方面，奇美也不能置身事外，早在三家企業合并時便被索尼卷入液晶顯示面板的專利訴訟風波中。

在液晶顯示系統中，面板的顯示質量與驅動方法關系很大，圖1展示了一種普通的TFT液晶顯示示意圖，包含源極驅動電路12、柵極驅動電路14、多條數據線、柵極線、去復用器，以及多個像素單元。

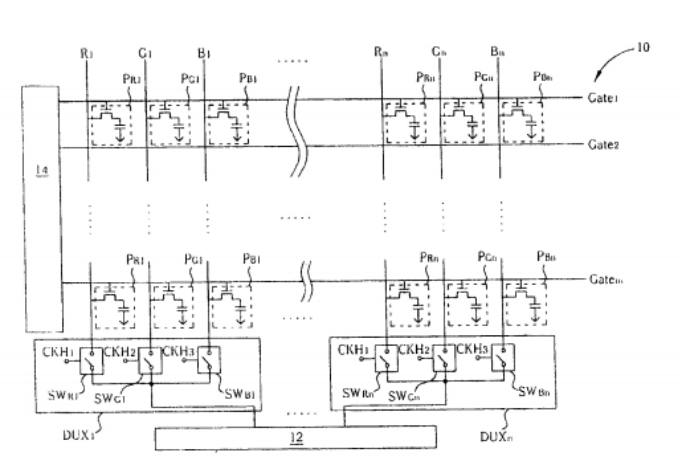

圖1 普通TFT液晶顯示器

驅動方式對液晶面板工作的效率極為重要，然而在普通驅動方法的驅動過程中，紅色、藍色和綠色像素單元在顯示相同灰階的影像時候，常常會因液晶電壓絕對值及穿透率不匹配，導致不同程度的色偏，從而影響顯示品質。

為解決顯示器領域的這一問題，奇美電子于2006年12月1日提出一項名為“可改善顯示品質的液晶顯示系統及相關驅動方法”的發明專利（申請?zhí)枺?00610160776.5），申請人為奇美電子股份有限公司。

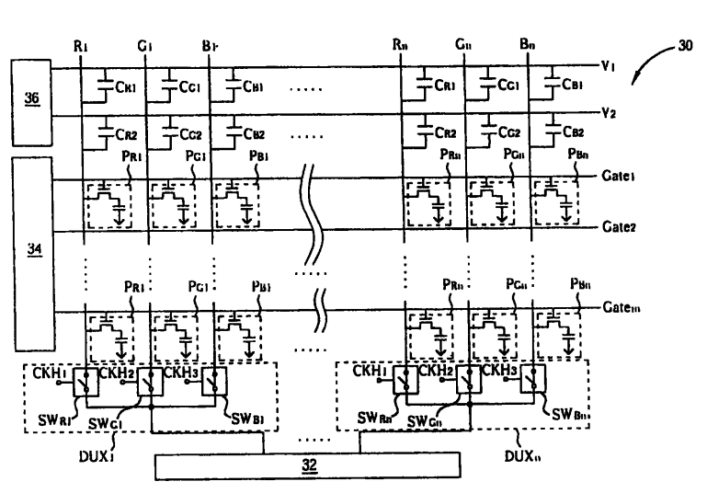

圖2 發明提出的主動式TFT液晶顯示器

該項發明專利改進的液晶顯示如圖2所示，基本結構于傳統方法類似，利用柵極驅動電路34產生掃描訊號，并通過柵極線開啟或關閉相對應的TFT開關。源極驅動電路32產生對應于每一像素單元需要顯示的數據信息，并使用去復用器的控制開關將數據信息傳至對應的像素單元。耦合電容分別耦接于對應的紅色、綠色、藍色數據線和電源線V1和V2之間，控制電路36可控制電源線V1，V2的電壓電平，其中數據信號可依據預定順序通過相對應的去復用器寫入每一像素單元。

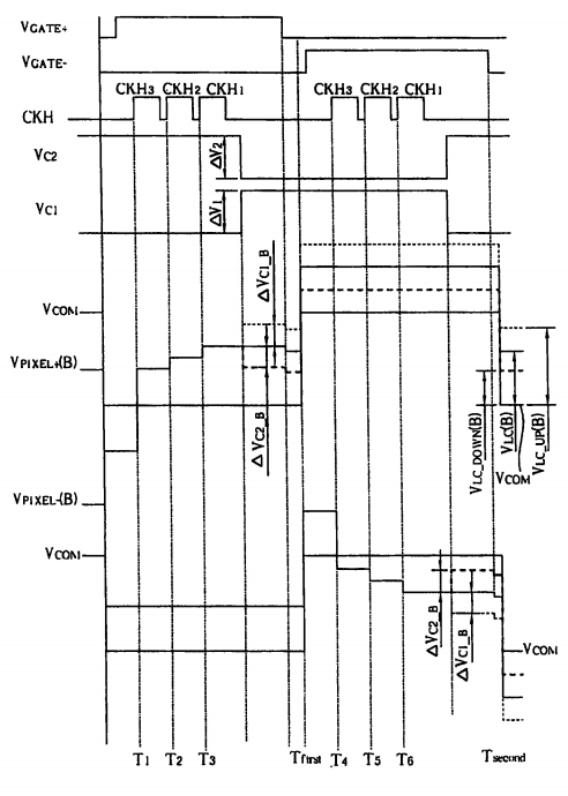

圖3 改進的驅動液晶顯示器方法時序圖

圖3為發明專利提出的驅動時序圖，VGATE+、VGATE-分別表示在正極性和負極性驅動周期內輸出柵極線的柵極信號，CKH3-CKH1代表依序施加至控制開關的控制信號，VC1、VC2分別代表電源線的電壓電平，VCOM代表液晶顯示器30的共同電壓，VPIXEL+表示正極性驅動周期內耦接于藍色、綠色和紅色數據線像素單元的電壓電平。控制信號CKH3-CKH1順序連接藍色、綠色和紅色數據線和源極驅動電路，當柵極訊號為高電位時，耦接至此柵極線的像素單元內的TFT開關會被開啟，從而使得耦接至此柵極線的像素單元內的電容能電性連接至相對應的數據線，因此數據是以藍一綠一紅的順序依序?qū)懭胂袼貑卧?p>以上就是奇美電子改進液晶顯示系統與驅動方法，可應用于一般的液晶顯示器，并可調整不同程度的色偏，改善裝置的顯示品質，應用范圍廣泛。
