如果你要深入學習STM32，那么你就應該深入研究STM32從啟動開始到結束的各個過程，清楚認識整個過程，才會避免在今后的開發中遇到各種玄學問題（雖然博主也經常遇到各種玄學問題），很多情況下玄學問題都是因為自身對問題沒有足夠深入的認識。

啟動過程？？？許多剛入門STM32的小白可能會一臉懵逼，我可以正常的寫流水燈程序呀，我從來就沒設置過啟動過程。那么說明你對STM32的固件庫還沒有足夠清晰的認識，我們雖然沒有足夠的能力去寫啟動程序，但是我們應該學會去閱讀、認識這個過程。此處借助原子的Template工程沒有資料的從此處下載：啟動程序是./CORE/startup_stm32f40_41xxx.s

這是一段匯編代碼，主要是一些內存、中斷向量、時鐘的初始化。本博的匯編基礎為零（留下不學無術的眼淚），有興趣的參考如下博文介紹：

STM32啟動過程--啟動文件--分析

STM32時鐘樹

1.為什么要有時鐘樹：

    學過其他的MCU(AVR、51)的同學都知道,哪有什么時鐘樹，時鐘全都是梭哈的統一時鐘，但是為什么STM32要煞費心機構造這樣一個復雜時鐘樹呢，當然是為了低功耗，對于時鐘頻率要求高的掛載在頻率高的時鐘線。

2.時鐘樹結構簡介

   STM32具有多個時鐘源，同時可編程配置時鐘選擇。首先我們先官方手冊分析四種為什么分析STM32時鐘樹結構：

首先我們記住幾個關鍵的名詞：

HSE( High Speed External ):高速外部時鐘、LSE(Low Speed External):低速內部時鐘、HSI(High Speed Internal):高速內部時鐘以及 LSI(Low Speed Internal):低速內部時鐘。（建議借助英文理解，方便記憶）

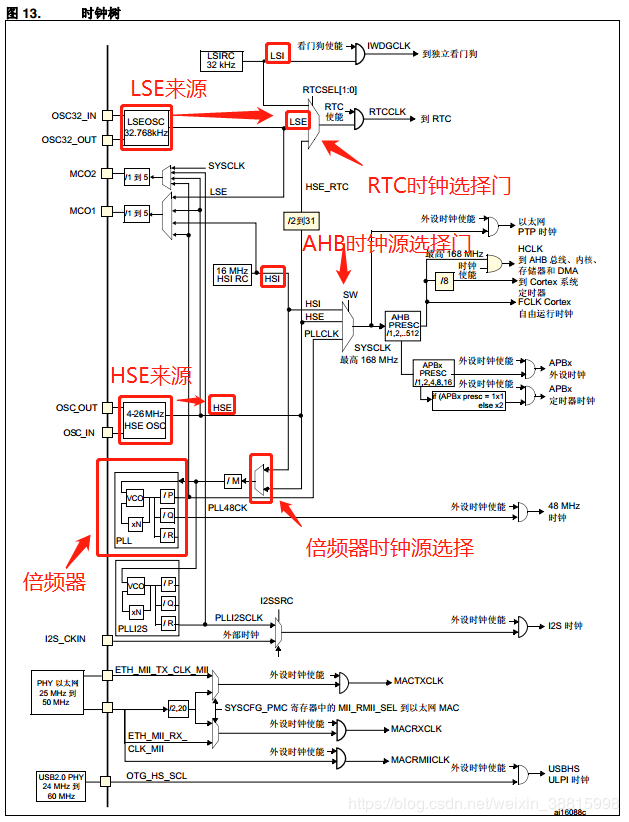

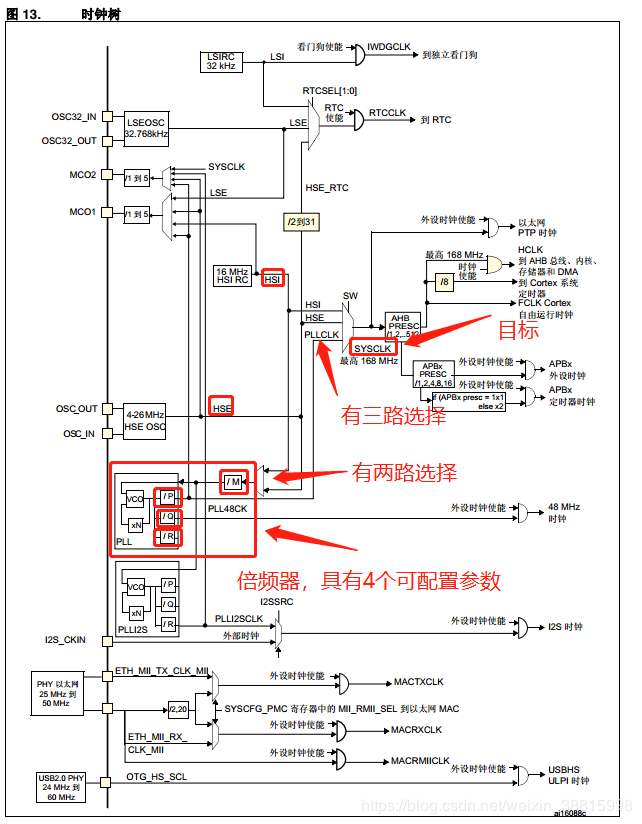

看到看到上面的時鐘樹構造圖各位估計懵了，沒關系，我帶大家一步一步分析（分析SYSCLK產生過程）

大多數配置方式是選擇HSE作為時鐘源，過程路徑：

HSE    -->   倍頻器   --> PLLCLK     -->  SYSCLK

但是，我們就產生一個以為了，我板載 8M外部晶振，在代碼中怎么配置選擇門和倍頻器得到官方標準的 168M SYSCLK呢

下面我們走進代碼看看是怎么一回事：

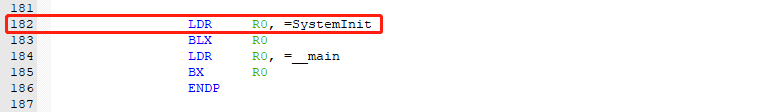

我們來到啟動文件的182行：

在keil平臺下我們跳進函數看看(編譯后才能跳轉)：

void SystemInit(void)

{

  /* FPU settings ------------------------------------------------------------*/

  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)

    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */

  #endif

  /* Reset the RCC clock configuration to the default reset state ------------*/

  /* Set HSION bit */

  RCC->CR |= (uint32_t)0x00000001;

  /* Reset CFGR register */

  RCC->CFGR = 0x00000000;

  /* Reset HSEON, CSSON and PLLON bits */

  RCC->CR &= (uint32_t)0xFEF6FFFF;

  /* Reset PLLCFGR register */

  RCC->PLLCFGR = 0x24003010;

  /* Reset HSEBYP bit */

  RCC->CR &= (uint32_t)0xFFFBFFFF;

  /* Disable all interrupts */

  RCC->CIR = 0x00000000;

#if defined (DATA_IN_ExtSRAM) || defined (DATA_IN_ExtSDRAM)

  SystemInit_ExtMemCtl();

#endif /* DATA_IN_ExtSRAM || DATA_IN_ExtSDRAM */

  /* Configure the System clock source, PLL Multiplier and Divider factors,

     AHB/APBx prescalers and Flash settings ----------------------------------*/

  SetSysClock();    /*注意*/

  /* Configure the Vector Table location add offset address ------------------*/

#ifdef VECT_TAB_SRAM

  SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */

#else

  SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */

#endif

}

根據官方注釋，我們可以知道這是在開啟各個時鐘源。

跳進setSysClock();

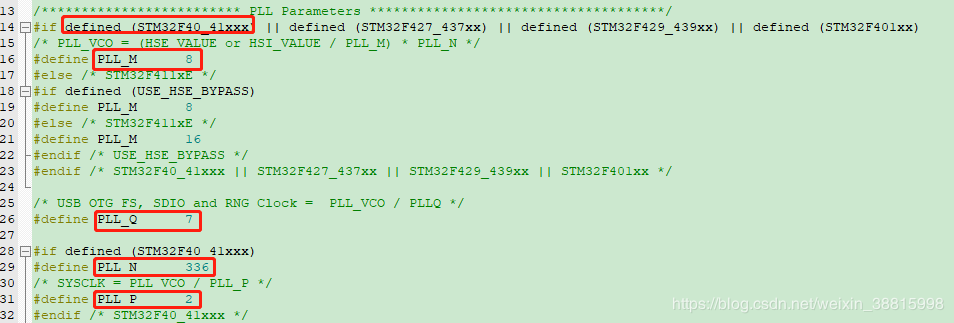

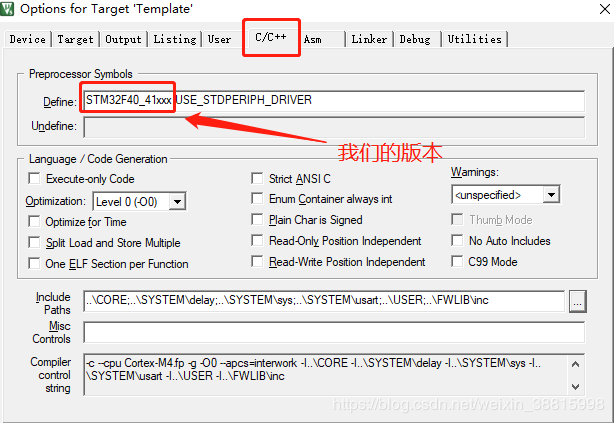

跳入PLL_M的宏定義代碼段

通過這里我們就可以計算出我們的PLLCLK的數值了

PLLCLK = (HSE / PLL_M )   *  PLL_N    /     PLL_P;

PLLCLK = (8M / 8 )   * 336 / 2 = 168M

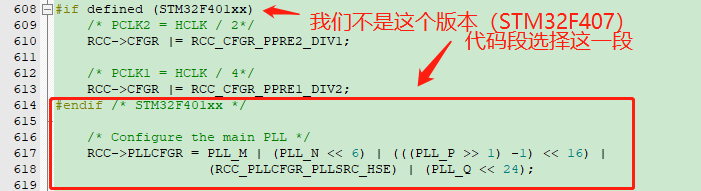

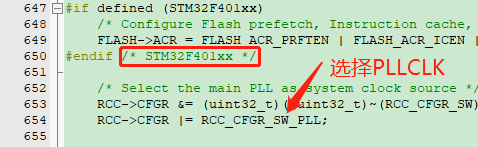

但是別忘了，我們還有個選擇門沒有配置，同樣在 SetSysClock 中

但是這樣就ok了嗎，注意，我們一直沒定義HSE的值，并且HSE是可以變化的，當然會留接口給我們設置，在stm32f4xx.h中：

這樣就可以獲得我們需要的168M SYSCLK了

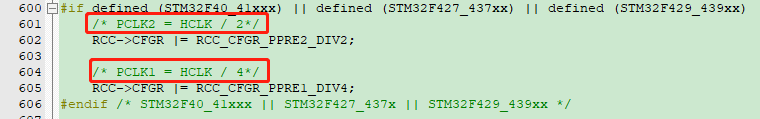

補充，AHB  和 APB1、APB2的相關配置也在 SetSysClock 中，你可以閱讀相應的源代碼何修改配置去得到想要的時鐘參數

通過  jlink 調試可以獲得我們的時鐘數值（源代碼）
