在工業 4.0 和工業物聯網（IIoT）時代，無縫連接與實時監控對于高效工業流程至關重要。然而，該領域的一個常見挑戰是快速訪問 HMI 可視化界面，尤其是在處理分散在工廠各處的多種 PLC 時，或進行維護操作期間。傳統的 HMI 交互方式往往需要人員親臨現場，極為不便。針對此類場景，西門子在所有 1500 系列 PLC 中集成了 Web 服務器，支持遠程交互。通過“View Of Things”（物聯視圖）功能，用戶可直接在 PLC 內部創建 HMI 可視化界面，并可以通過網頁瀏覽器訪問。

本示例將通過在 1500 系列 CPU 中創建 VOT 應用程序?qū)崿F(xiàn)一個通過網頁瀏覽器和 PLC 實現數據交互的可視化儀表板控制系統。將逐步完成 PLC 程序開發，通過 VOT 構建交互式儀表板，最終使用 PLCSIM Advanced 仿真環境進行測試。

TIA Portal VOT（物聯視圖）功能

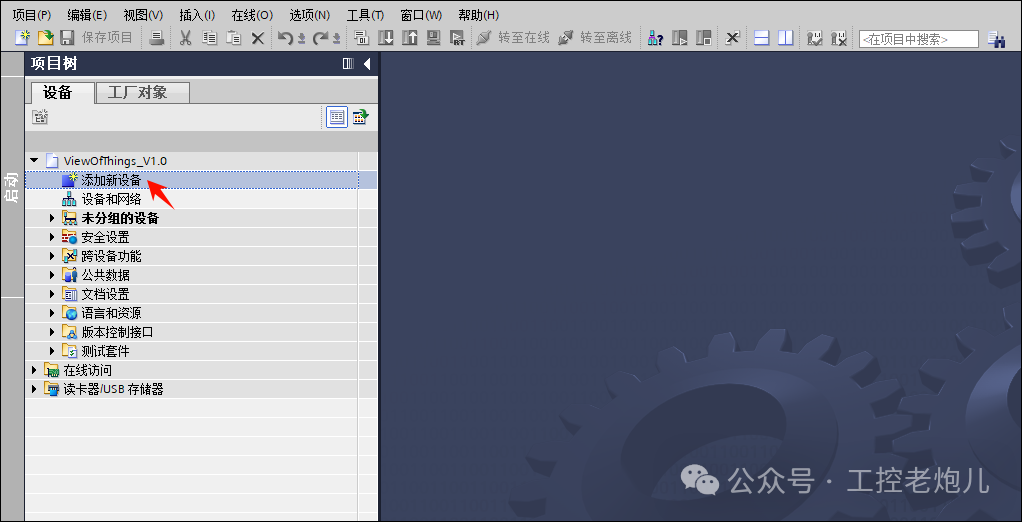

首先創建一個新的 TIA Portal 項目。完成創建后，在項目樹中點擊“添加新設備”。

在設備選擇界面，選擇一款 1500 系列 CPU。所有 1500 系列設備均內置 Web 服務器，這是運行 VOT（物聯視圖） 應用的關鍵。此處我們選用 1511-1 PN CPU 為例。

添加設備后，需對其進行配置。

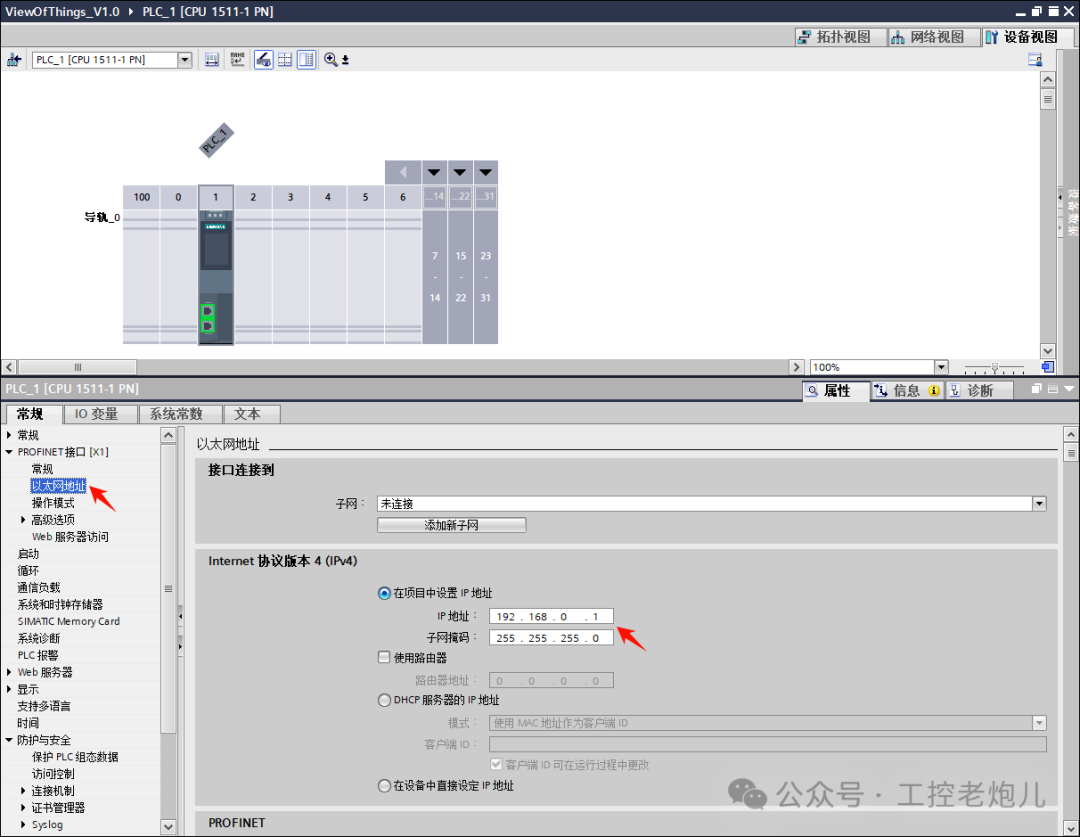

展開屬性選項卡中的 PROFINET 接口配置項，進行如下設置：

設置 IP 地址為：192.168.0.1

設置子網掩碼為：255.255.255.0

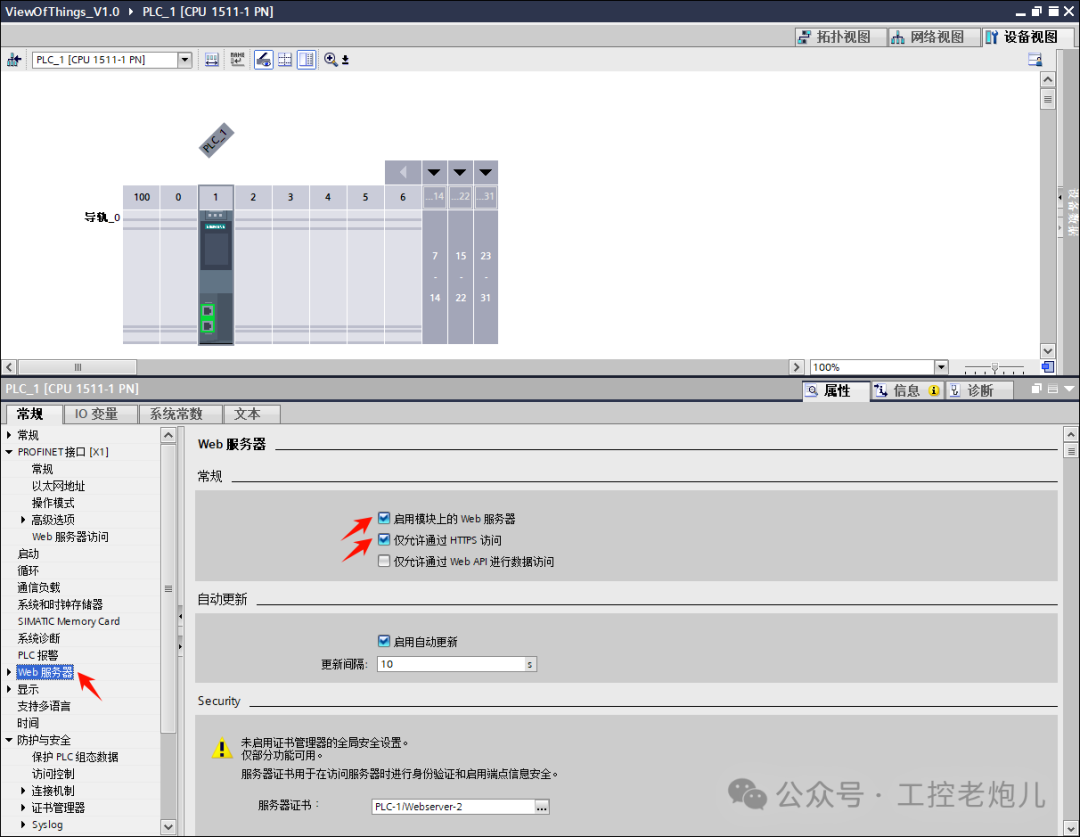

接下來，打開屬性中的 Web 服務器配置項，勾選以下兩個復選框：

啟用模塊上的 Web 服務器

僅允許通過 HTTPS 訪問

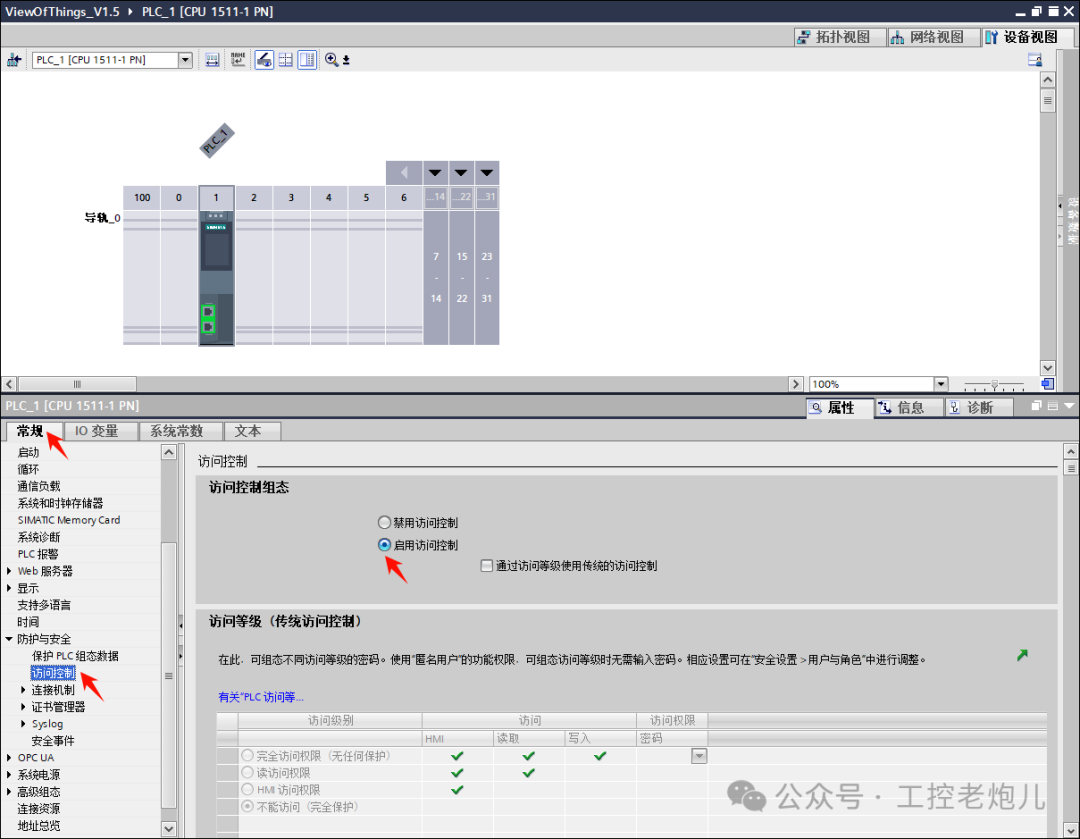

下面，打開屬性中的防護與安全配置項，設置訪問控制，本例中啟用了訪問控制，未啟用通過訪問等級使用傳統的訪問控制。

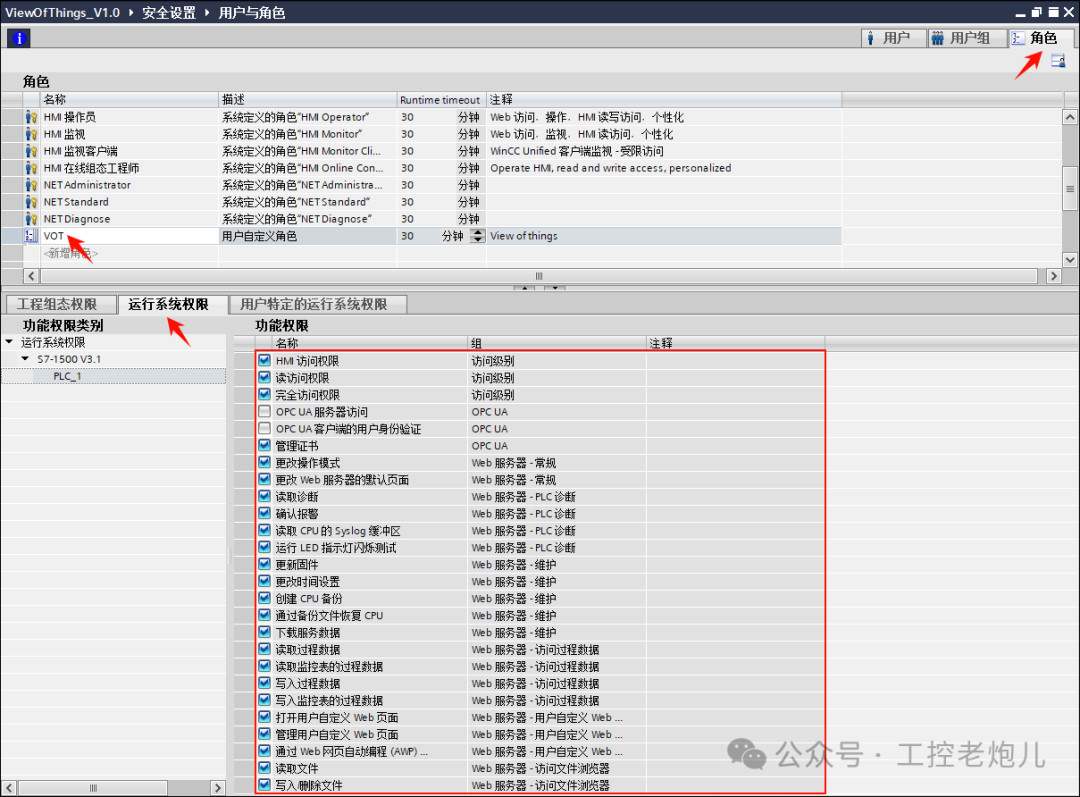

展開項目樹的安全設置項，打開用戶與角色。添加一個新的角色，命名為：VOT。然后，啟用運行系統中的所有相關權限。

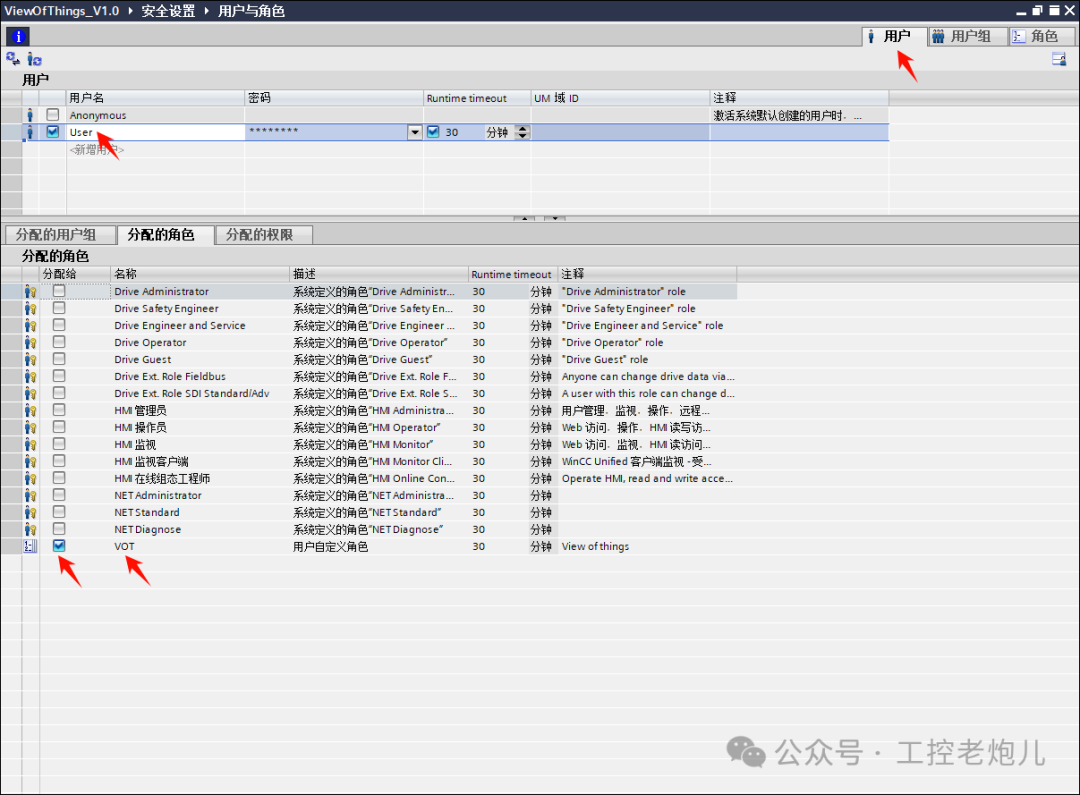

添加一個新的用戶，命名為：User，設置密碼，分配剛剛創建的 VOT 角色。

用戶配置完成，至此 CPU 的配置工作已全部結束。

完成 CPU 配置后，需要?jiǎng)?chuàng)建一個測試程序以便后續關聯 VOT 應用程序。

操作步驟如下：

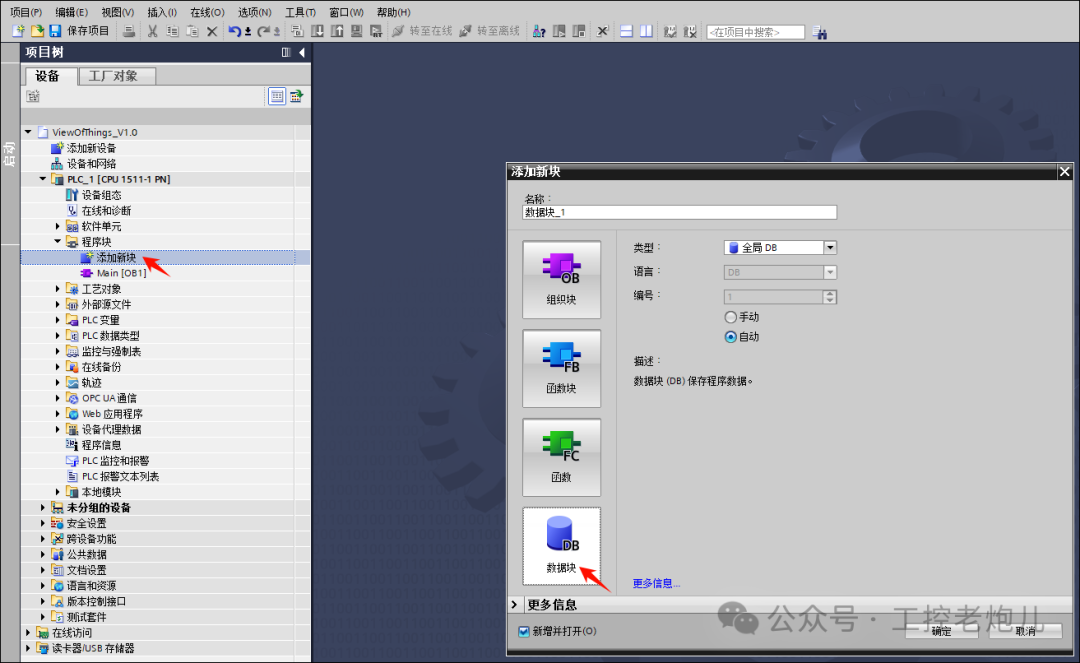

在項目樹的程序塊部分，點擊“添加新塊”

選擇“數據塊”類型

點擊“確定”完成創建

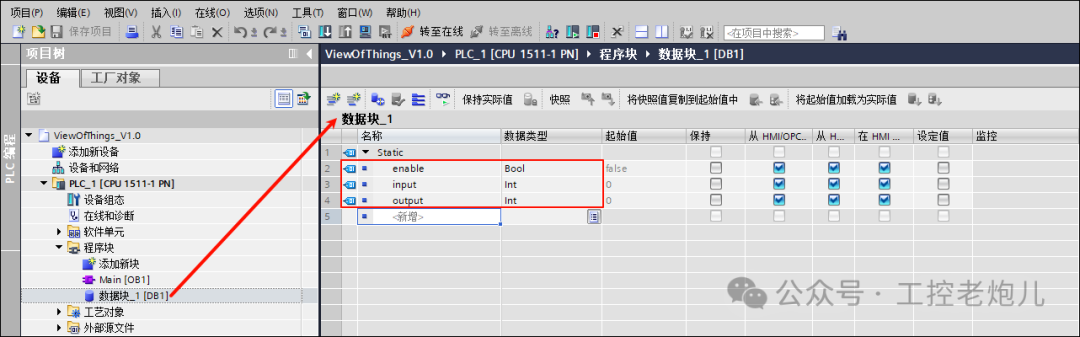

在數據塊中添加如下元素：

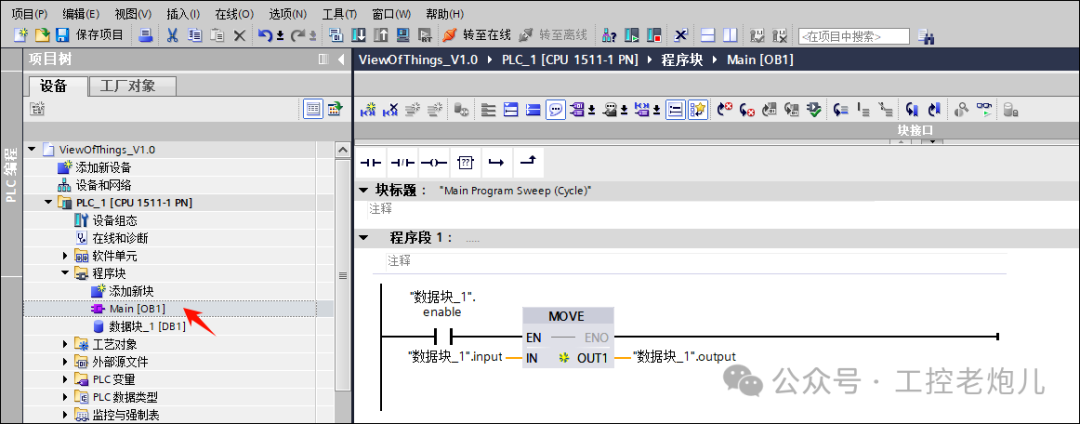

接下來，打開主程序 OB1。創建一個小程序，用于將 DB 數據塊中的一個元素?cái)?shù)據傳輸?shù)搅硪粋€(gè)元素（輸入/輸出），整個過程通過一個布爾值進行控制。

程序現已完成。當“enable”（使能）布爾值為 1 時，“MOVE”指令會將輸入元素的數據傳輸至輸出元素。

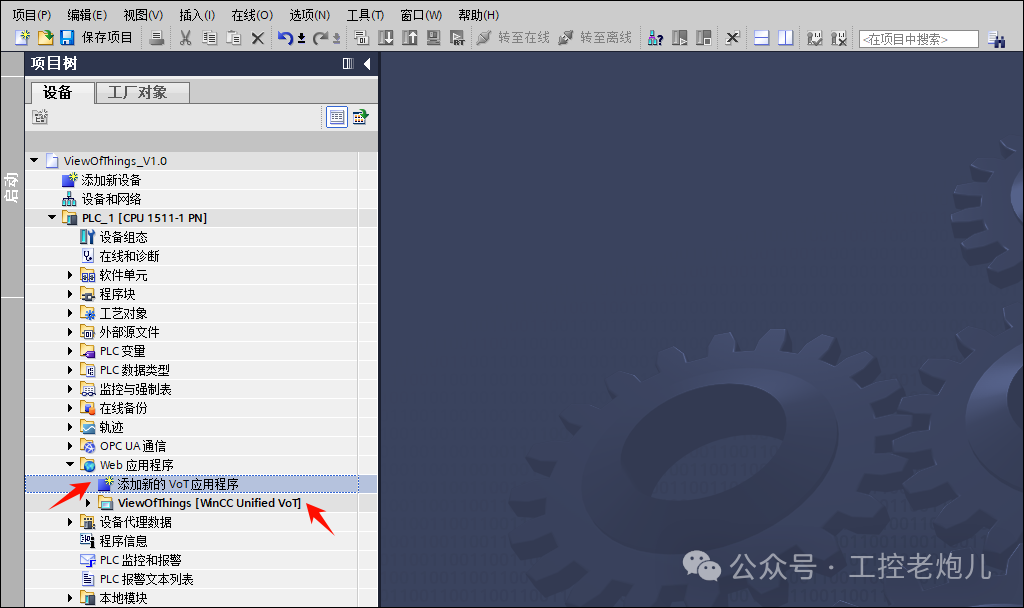

接下來，創建 VOT 應用程序。在項目樹中展開 Web 應用程序部分，點擊“添加新的 VoT 應用程序”。

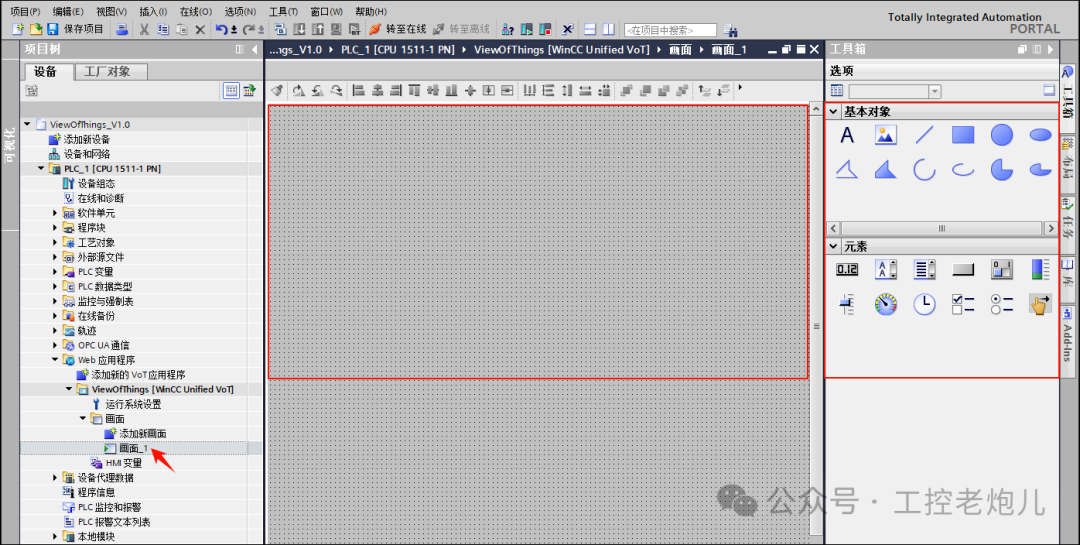

此時，VOT 應用程序已顯示在項目樹中。這是一個簡化版的 HMI 界面，包含運行系統設置、畫面和 HMI 變量等部分。現在我們來創建一個新畫面，點擊“添加新畫面”。

可以看到，該畫面界面與常規 HMI 畫面界面完全一致。VOT 應用程序基于 WinCC Unified 平臺開發，可直接在 PLC 內部創建基于 Web 的簡易 HMI 可視化界面，并通過 PLC 內置 Web 服務器進行訪問。在工具箱區域中，可以找到用于監控和交互 PLC 程序的基本對象、元素和控件。

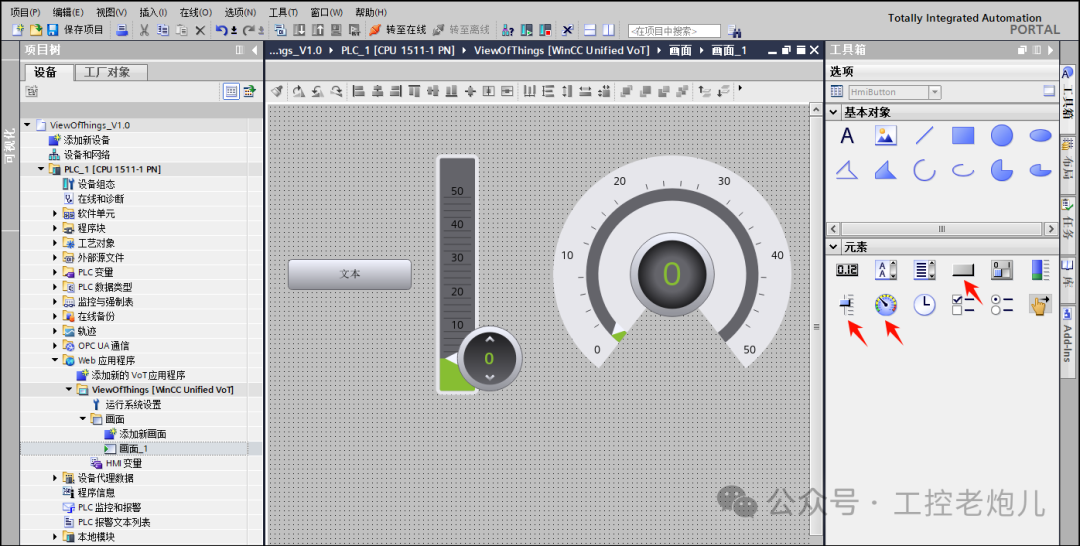

現在開始創建一個儀表板控制畫面。添加三個元素來與 PLC 程序交互：

用于啟用數據發送的按鈕

用于選擇輸入值的滑塊

用于顯示輸出的量表（儀表盤）

為按鈕添加按下事件屬性：

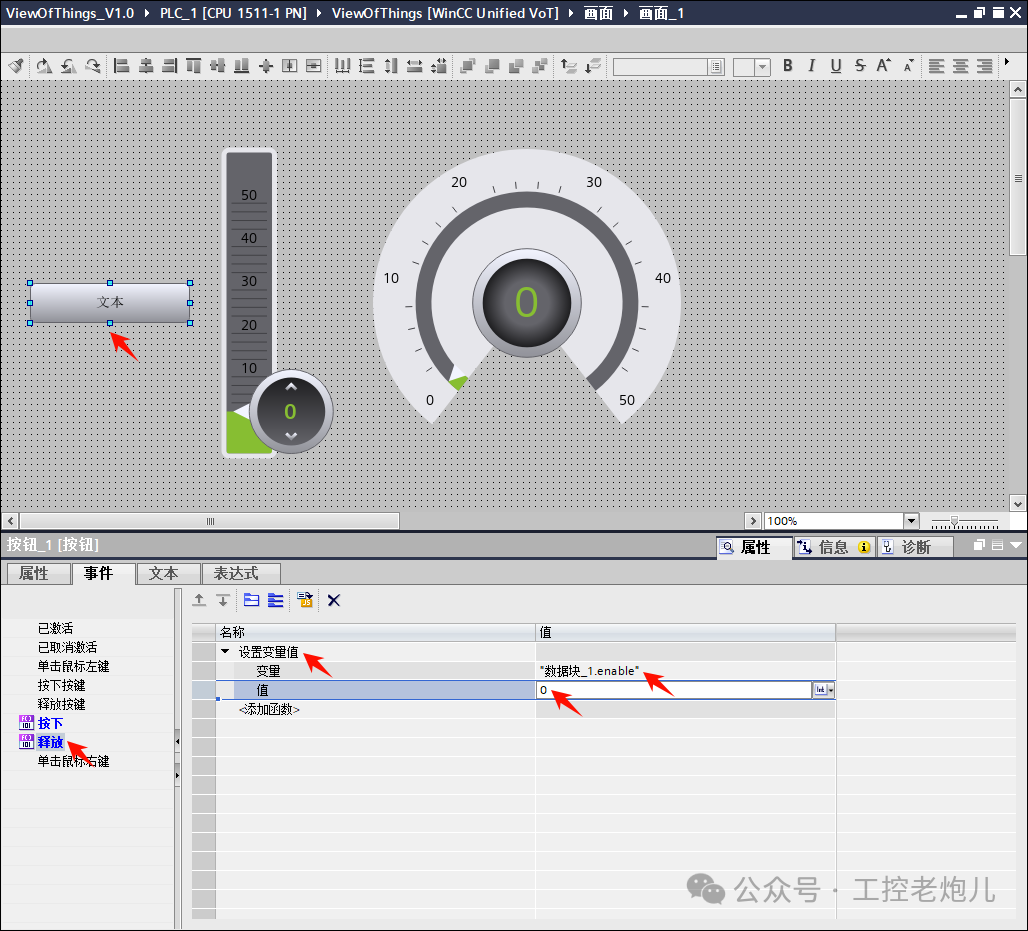

為按鈕添加釋放事件屬性：

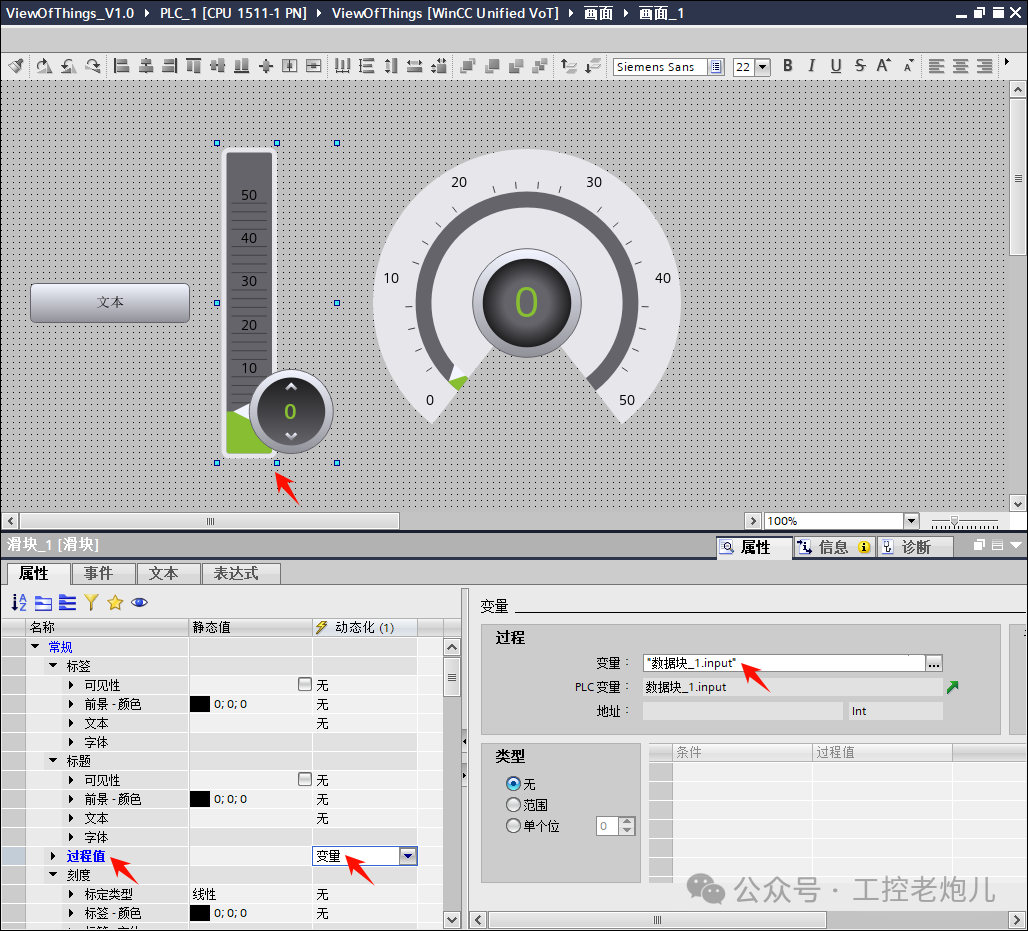

為滑塊添加過程值：

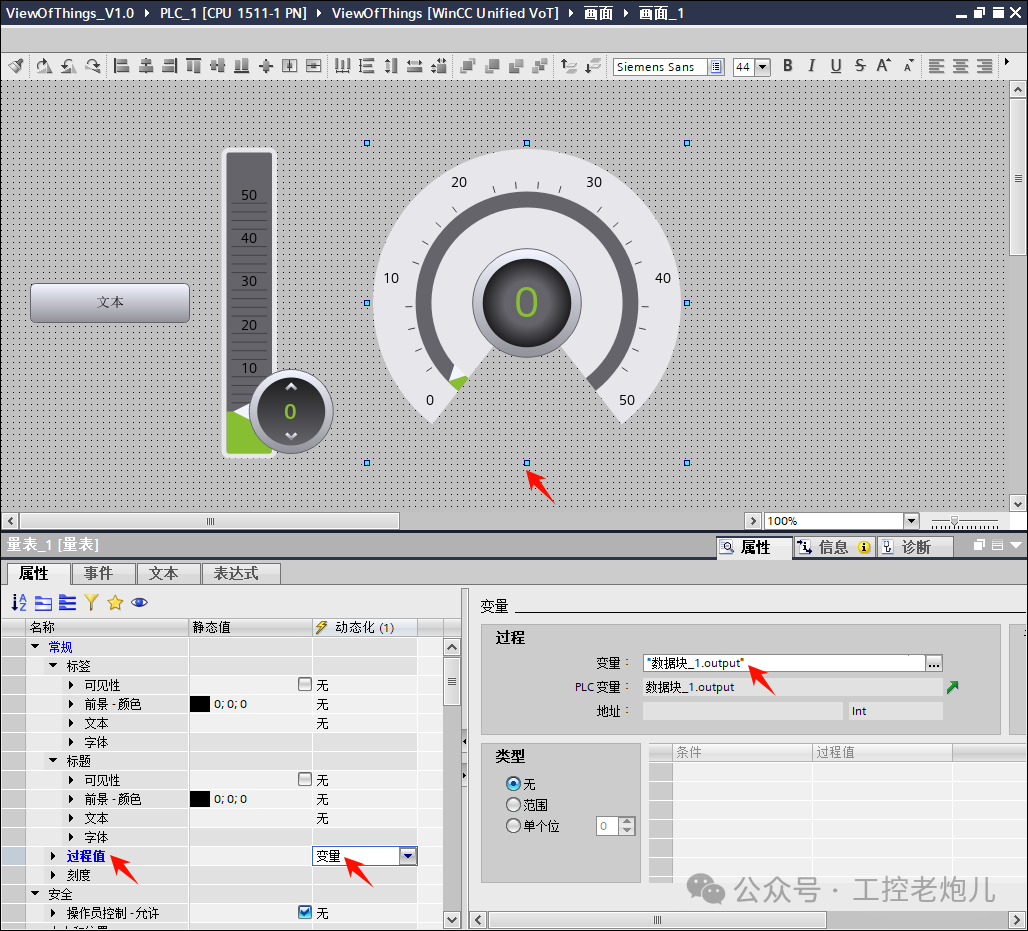

為量表（儀表盤）添加過程值：

VOT 配置現已完成。需要編譯 VOT 程序來生成即將發送至 PLC 的 VOT 代碼。在 VOT 畫面處于激活狀態時，點擊編譯按鈕（注意：修改 VOT 畫面后也需重新編譯）。

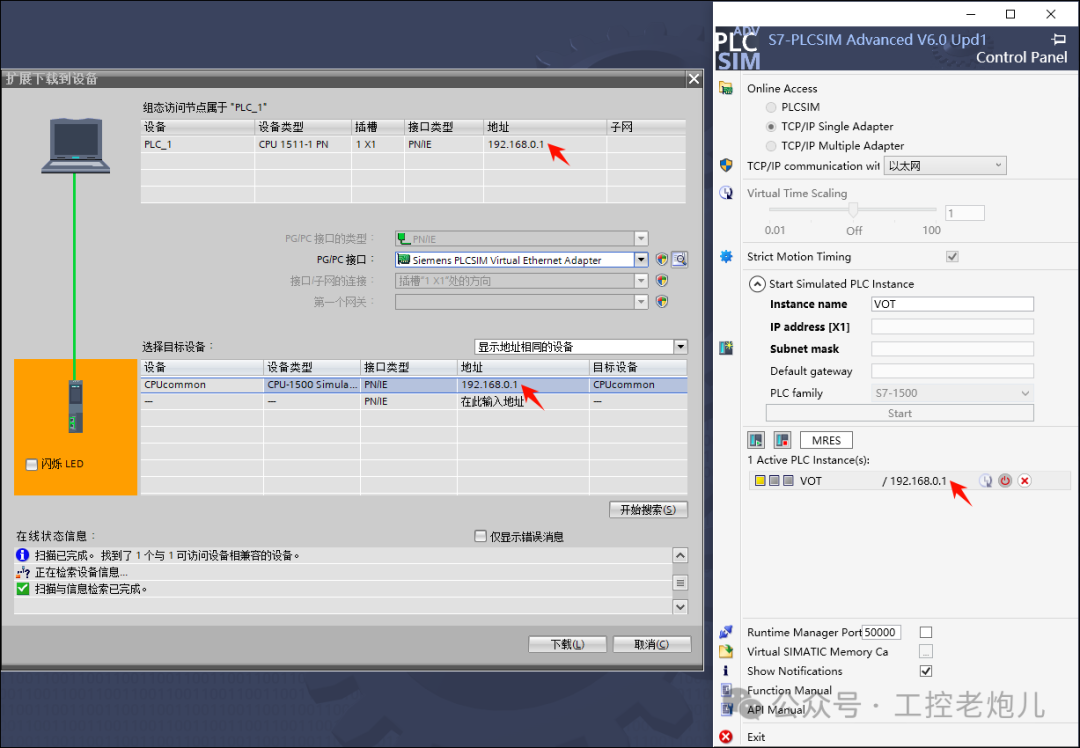

完成 VOT 應用程序編譯后，即可將項目下載至 PLC。本示例中將使用 PLCSIM Advanced 仿真實例，請先創建實例并下載程序（注意：需確保已啟用以太網虛擬適配器）。

在下載過程中，請?jiān)谙螺d預覽窗口中勾選“下載到設備”復選框，以允許將 VOT 應用程序載入。

PLC 程序與 VOT 應用程序現已正常運行。現在嘗試訪問在以上步驟中創建的儀表板畫面。

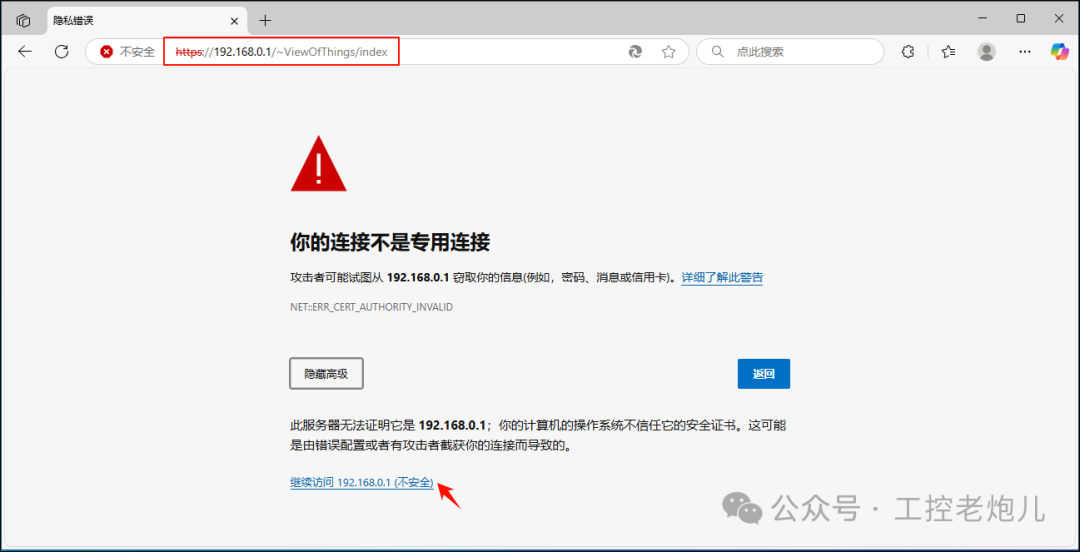

請?jiān)谌我鉃g覽器中輸入以下 URL：

https://192.168.0.1/~ViewOfThings/index.html

或直接訪問：

https://192.168.0.1/

然后選擇客戶頁面。

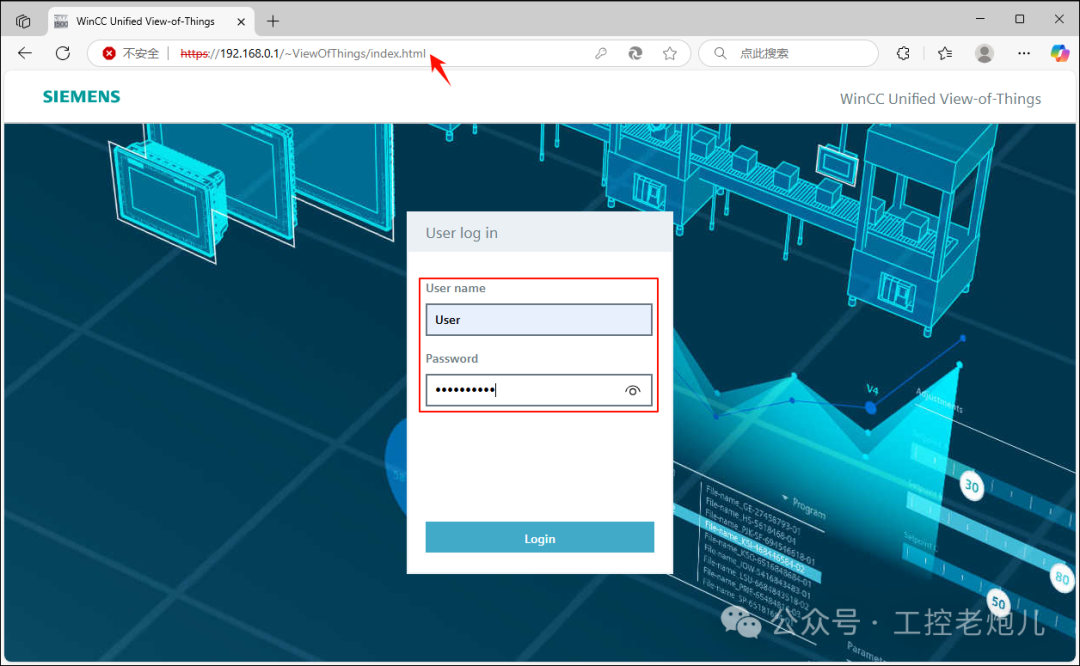

打開頁面后，將看到用戶登錄界面，在此可輸入在前面步驟中創建的用戶登錄憑據。

網頁瀏覽器中已經顯示儀表板畫面，可在此界面直接與創建的程序進行交互操作。

總結

通過本教程，了解并掌握了如何運用 TIA Portal 中的 View Of Things 功能，將基于 Web 的 HMI 可視化界面直接集成到 PLC 系統中。

具體操作流程包括：

首先配置 CPU 并創建基礎 PLC 程序作為 VOT 應用載體；

隨后構建交互式操作畫面，添加按鈕、滑塊及儀表盤等元素，并配置其與 PLC 程序的通信連接；

編譯 PLC 與 VOT 代碼并部署至 PLCSIM 仿真環境，通過網頁瀏覽器測試儀表板交互功能。

View Of Things 功能帶來的 HMI 可視化快速訪問優勢顯著：

省去專用 HMI 面板和復雜網絡配置，大幅提升運營效率；

借助 PLC 內置 Web 服務器實現直接集成，工程師和操作人員可從任意位置實時監控和調整關鍵工藝參數；

HMI 儀表板的實時交互能力有效強化了決策判斷、故障排查及系統響應速度。
