TPS274C65CP 器件是一款四通道智能高邊開關，旨在滿足工業控制系統的要求。72mΩ 的低 RDSON 即使在提供較大的輸出負載電流時也能最大限度地降低器件的功耗。該設備集成了保護和診斷功能，即使在短路或負載故障等有害事件期間也能確保系統保護。該器件通過可靠的電流限制（可在 300mA 至 2.26A 范圍內調節）來防止故障，無論輸出負載電流如何，都能提供保護。

TPS274C65CP 有一個內部穩壓器，用于為內部電源軌產生電壓。此外，提供了一個 VDD 引腳，以允許使用外部 VDD 電源，該電源必須來自 VS 以降低功耗。全面的故障報告包括一個專用的 VS_FLT 引腳，用于指示 VS 欠壓，以及單獨的故障引腳 STx，用于指示每個通道中發生的故障。

TPS274C65CP采用小型 6mm × 6mm VQFN 封裝，引腳間距為 0.5mm，可最大限度地減少設計 PCB 占用空間。

特性

• 四通道 72mΩ RON 智能高邊開關

• 低 RON 可確保高達 2A 直流負載的低功耗

• 通過可調電流限制提高系統級可靠性

• TPS274C65CP：電流限制設定點從 250mA 到 1.9A

• TPS274C65CPH：電流限制設定點從 290mA 到 2.26A

• 驅動電感、電容和電阻負載

• 用于電容器充電的可調電流限制

• 集成輸出鉗位，用于對感性負載進行消磁

• 強大的輸出保護

• 集成熱關斷

• 防止對地短路事件

• 可配置的故障處理

• 診斷功能可提高模塊智能

• 斷線檢測

• 電源短路檢測

• 小型 6mm × 6mm 無鉛封裝

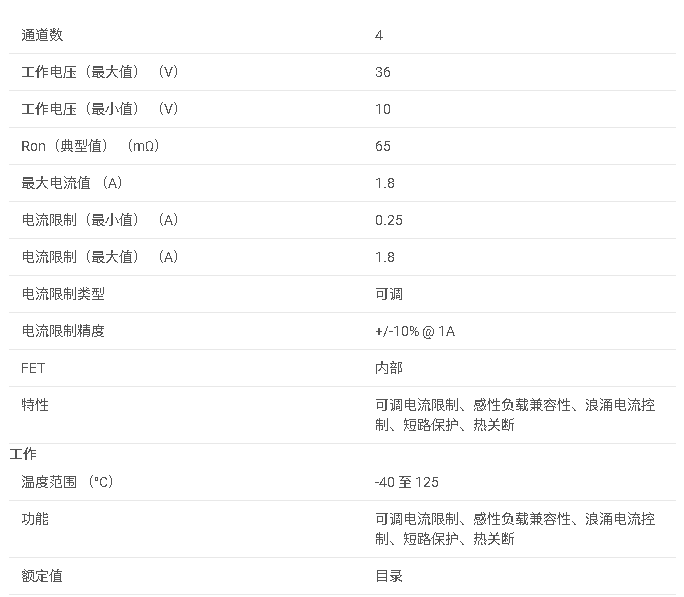

參數

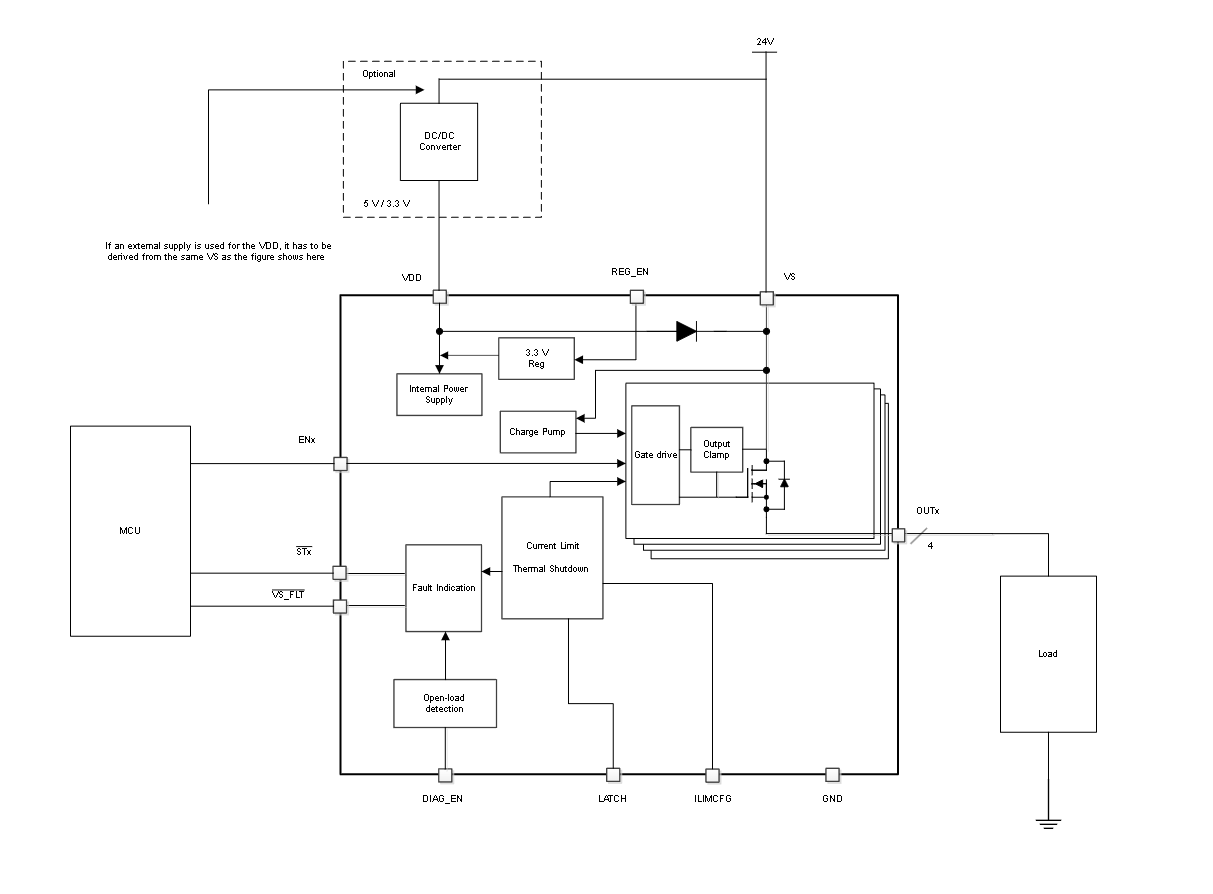

方框圖

1. 產品概述

TPS274C65CP是一款四通道72mΩ智能高邊開關，專為工業控制系統設計。它集成了保護和診斷功能，確保在系統遭遇短路或負載故障等有害事件時的可靠性。該開關具有低導通電阻，適用于驅動高達2A的直流負載。

2. 關鍵特性

• ?四通道設計?：每通道72mΩ的導通電阻，支持高達2A的負載電流。

• ?可調電流限制?：電流限制設置點從250mA到1.9A（TPS274C65CPH版本可達2.26A）。

• ?多種負載類型支持?：適用于驅動電感性、電容性和電阻性負載。

• ?強大的輸出保護?：包括熱關斷、短路到地保護、反向電流保護等。

• ?診斷功能?：支持斷線檢測和短到電源檢測，提高模塊智能性。

• ?小型封裝?：6mm × 6mm的無引腳封裝，節省PCB空間。

3. 功能描述

• ?可編程電流限制?：通過ILIMCFG引腳外接電阻設置電流限制閾值。

• ?熱關斷?：內置溫度傳感器，防止過熱損壞。

• ?短路保護?：在輸出短路時自動限制電流，防止損壞。

• ?診斷輸出?：每個通道具有獨立的故障狀態輸出引腳（STx），指示故障狀態。

• ?靈活的控制選項?：包括使能引腳（ENx）、診斷使能引腳（DIAG_EN）、內部調節器使能引腳（REG_EN）等。

4. 應用領域

• ?工業PLC系統?：數字輸出模塊、IOLink主端口、傳感器供電等。

5. 電氣特性

• ?工作電壓范圍?：VS供電電壓為12V至36V，VDD低電壓供電為3.0V至5.5V。

• ?連續負載電流?：每通道最大1.6A（所有通道啟用時），2.5A（僅兩個通道啟用時）。

• ?導通電阻?：72mΩ（典型值，TJ = 25°C），110mΩ（最大值，TJ = 125°C）。

• ?熱關斷溫度?：160°C至210°C（典型值）。

6. 開關特性

• ?開啟延遲時間?：5μs至25μs（典型值，VS = 24V，RL = 48Ω）。

• ?關斷延遲時間?：16μs至33μs（典型值，VS = 24V，RL = 48Ω）。

• ?上升和下降斜率?：1.4V/μs至2.2V/μs（典型值，VS = 24V）。

7. 熱特性

• ?熱阻?：RθJA = 25.4°C/W（VQFN封裝）。

8. 封裝與尺寸

• ?封裝類型?：VQFN，40引腳，6mm × 6mm。

9. 應用與實現

• ?典型應用電路?：文檔提供了包括所有標準外部組件的典型應用電路圖。

• ?設計考慮?：包括IEC 61000-4-5浪涌保護、地線丟失處理、通道并聯等。

• ?布局指南?：強調了最大化銅覆蓋、添加熱過孔、防止焊錫空洞等重要性。

10. 文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、開關特性、應用信息和封裝信息等。

• ?支持資源?：包括TI E2E?支持論壇，提供快速驗證答案和設計幫助。
