近年來的，無刷直流電機（Brushless DC Motor, BLDC）在工業、汽車、家電、醫療器械等各個領域得到廣泛應用。相對于傳統有刷電機，BLDC電機具有以下優勢：高效率、壽命長、低噪音、小型化和精確控制。這些優勢使得BLDC電機從天上的無人機到地下的掃地機器人都在使用這種高效可靠的技術。

不同于有刷電機的機械換向，無刷電機依靠功率器件的導通相位順序實現換向，因此這些功率器件的驅動電路設計對于保障BLDC的可靠運行至關重要。

新品介紹

SCT55610是一款專為三相無刷直流電機而設計的高性能柵極驅動器，單片集成三路半橋驅動，可驅動6顆N溝道MOSFET。其豐富靈活的保護特性能極大提高系統可靠性，輕松滿足不同應用場景需求。

1

完整的保護功能

輸入/驅動/自舉欠壓保護

過流保護

短路保護

熱保護

死區時間可調

具有故障報警指示引腳

這些保護功能可保證直流無刷電機驅動從容應對各類失效，及時報警反饋以排除故障。除常規的各電壓軌欠壓保護和熱保護外，SCT55610更具備了過流保護和短路保護。過流保護通過一顆低側電流采樣電阻對三相總電流進行監控和保護；短路保護單獨檢測每顆MOSFET的導通壓降，用以判斷是否存在短路瞬時大電流而實施保護關斷。

2

超寬輸入電壓范圍

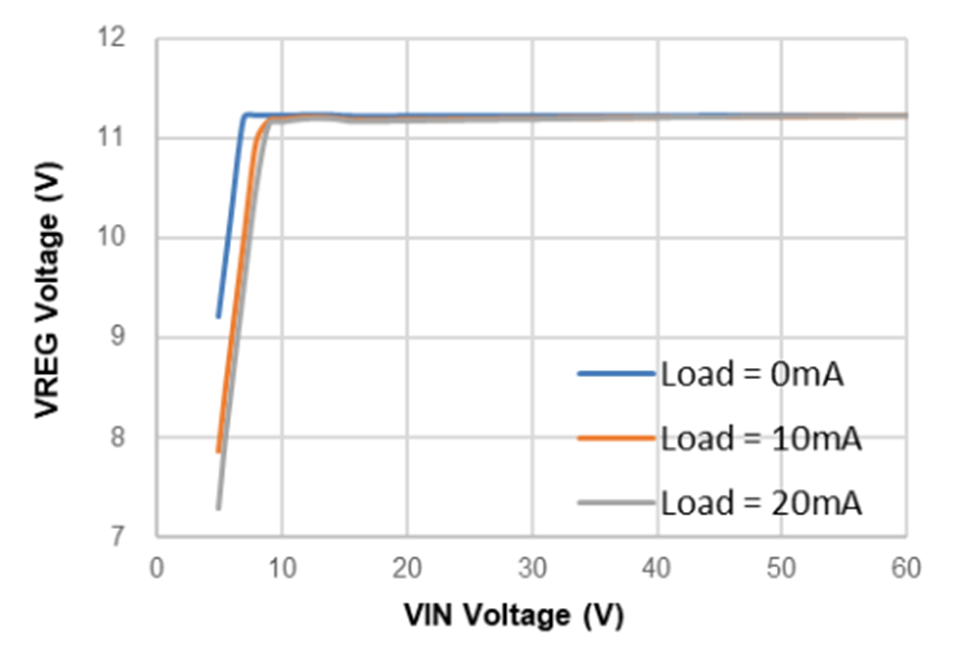

SCT55610可支持5~60V的超寬范圍輸入電壓，并基于此寬范圍輸入電壓產生一路穩定的11V電源軌用于柵極驅動，從而省去了外部穩壓調節器，簡化了設計與布板。

超寬的輸入電壓范圍不僅提供了更高冗余度，有效應對電機各工況下的瞬態電壓尖峰，并且只需略微改動外圍器件參數，即可滿足不同電壓等級的應用需求。

3

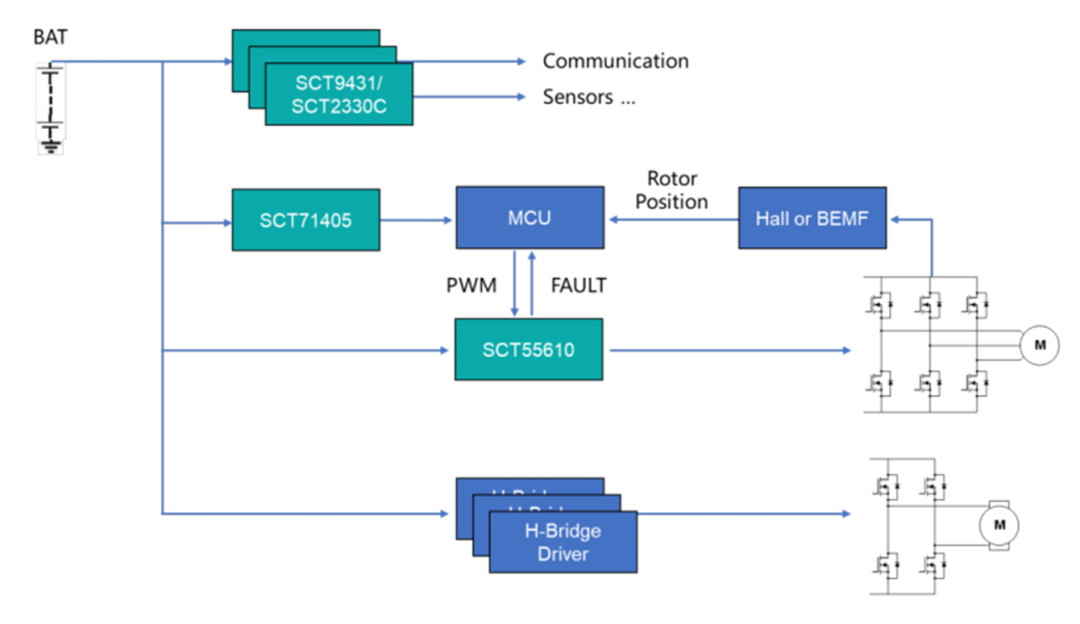

專為電池類應用而優化

SCT55610非常適合兩芯及以上的鋰離子電池應用，不僅擁有優秀的靜態功耗，更支持低功耗睡眠模式，拉低nSLEEP引腳時待機電流小于1uA，可顯著延長電池使用壽命。

此外，SCT55610還具有內部集成電流檢測運放的版本供選擇，進一步簡化系統，提升效率。

4

緊湊的高集成度方案

SCT55610在集成三路半橋驅動器、驅動穩壓調節器及各類保護電路的同時，采用了小型化的QFN-28L 4mm*4mm封裝，最大程度地減小了PCB占用面積，因此同樣適合空間緊湊，但功率較高需外置FET的電機驅動方案。

典型應用

SCT55610可廣泛應用于各類三相無刷直流電機系統，例如泵和風扇，無人機，掃地機器人，電動工具及其他消費或工業應用。

無人機應用

掃地機器人應用

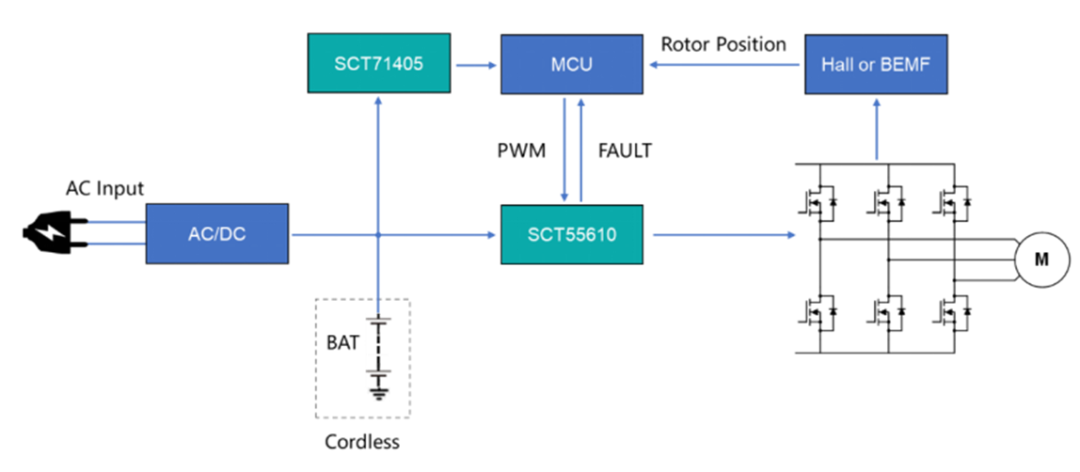

電動工具應用

產品細節

○ 單片集成三路半橋驅動器

○超寬輸入電壓范圍：5V~60V

○峰值驅動電流：1A

○死區時間可調節：30ns~5us

○支持100%占空比運行

○兼容3.3V或5V邏輯電平輸入

○低功耗睡眠模式，待機電流<1uA

○完整且靈活配置的保護功能

○具有故障報警指示引腳

○具有集成高精度電流檢測運放的版本供選擇

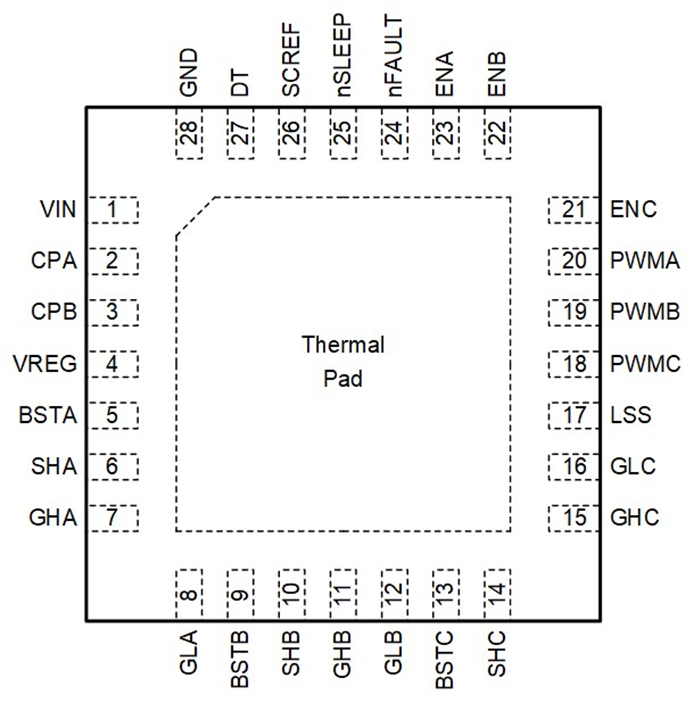

○封裝：QFN-28L(4mm*4mm)
