背景

　　近年來，主要競爭對手在電梯控制技術上不斷地推出一些新的應用技術，并包裝成產品進行銷售，既提高自身的品牌形象，也獲得了更大的市場份額。而我司在這技術創新方面也在緊密追趕。自從可變速電梯被推出到市場之后，其核心技術“弱磁控制”也進入到我們的研究方向當中。

　　弱磁控制技術的應用，可以對電梯系統的規格擴展帶來兩大好處，一是開發周期大大縮短，二是控制系統成本不需要增加。但目前弱磁控制技術還未被廣泛應用，其弱磁性能仍存在一些需要深入研究的地方，鑒于此，本文將介紹弱磁控制的基礎原理，以及實際調試過程中所發現的弱磁控制與磁極位置的關系分析，從而為真正廣泛將弱磁控制技術應用到產品打下基礎。

　　1 弱磁控制介紹

　　1.1 弱磁原理

　　電動機的轉速跟電機的端電壓成正比，當電機的轉速增加時，其感應電動勢也隨之增加，電機的端電壓就會增加。但由于電機供電電壓是由變頻控制器所決定的，對于超過變頻控制器的母線電壓限制的，電機將得不到所需求的電壓以及轉速。

　　在變頻器以及電機都不變的情況下，電機的轉速想要超過其額定轉速，就需要引入弱磁控制的概念。要使電機能夠正常運行，電機的感應電勢就不能超過其供電電源的電壓(此處即變頻器)，而電機的感應電勢等于電機轉速與電機內部磁通的乘積。想要保持感應電勢不變，且需要提升電機轉速的話，就必須使電機內部磁通減弱，這就是弱磁控制的基礎原理。

　　對于目前被廣泛應用的永磁同步電機PMSM而言，其弱磁控制的方法源于他勵直流電機的勵磁原理。當他勵直流電機的轉速超過其額定轉速時，只要將其勵磁電流減少，就能降低其勵磁磁通，從而可以在保持電機電壓不變的情況下提高轉速。而對于永磁同步電機而言，其勵磁磁通是由永磁鐵提供的，不能自由調節，只能通過調節定子電流，根據矢量控制原理及PARK坐標變換原理，通過增加定子直軸電流達到削弱磁場的效果，從而實現弱磁升速目的。

　　基于電動機的原理及其實際設計情況(例如溫升限制)，電機的功率需要守恒，而電機的功率等于轉速與輸出力矩的乘積，因此，當電機通過弱磁控制使速度提升超過其額定轉速時，電機的輸出力矩就必須減少，從而達到恒功率弱磁升速的效果。

　　1.2 電機的電壓平衡方程

　　對于永磁同步電機，其電壓平衡方程如下：

　　將電壓平衡方程轉化成dq坐標系的矢量圖如下：

　　根據圖1與圖2的對比，可以很直觀地看到，電機端電壓U1(無弱磁時)與U2(弱磁時)相比，U2明顯下降，達到弱磁恒速降壓的效果，而在此基礎上，我們?cè)偬岣咂潆姍C(jī)轉速指令值，使電機端電壓回升到額定值，此時就可得到弱磁恒壓升速的效果。

　　2 弱磁控制與磁極位置的關系分析

本文引用地址：https://www.eepw.com.cn/article/266054.htm

　　2.1 磁極的相關概念

　　轉子磁極(N極)的位置，稱為磁極位置。

　　轉子磁極(N極)與定子線圈α基準軸的夾角，稱為磁極角。

　　在αβ基準坐標系中，基于電機編碼器Z相脈沖ON上升沿時的轉子磁極位置的角度，稱為磁極碼。(磁極碼的定義基于不同的控制方式會有所差異)

　　2.2 弱磁控制與磁極位置的關系

　　電機磁極碼的正確與否，會直接影響控制系統對電機磁極位置的確認，從而影響弱磁控制的實際效果，因此，我們需要研究其相互關系，并加以利用。

　　由于工程應用現場的電機磁極碼自學習存在一定的誤差，這使得磁極碼將出現三種情況：

　　一是磁極碼反映的角度剛好正確，控制系統能正確認知電機磁極位置;

　　二是磁極碼反映的角度比電機實際磁極位置超前;

　　三是磁極碼反映的角度比電機實際磁極位置滯后;

　　下面將會對上述三種情況進行詳細的分析。

　　情況一：磁極碼反映的角度剛好正確。

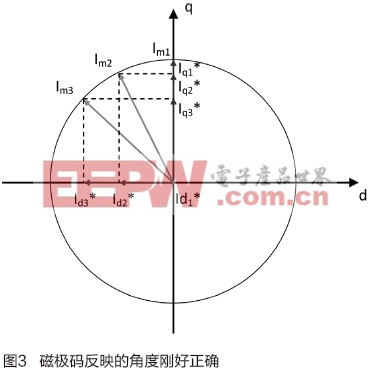

　　從圖3可知，在dq坐標系中，電機相電流Im1、Im2、Im3的幅值是相等的，圖3中的圓可認為是基于功率守恒(電機功率公式見式4)的電流等幅圓。Id*與Iq*分別是電機d軸、q軸的電流指令給定值。Im與Id*、Iq*的關系如式5。Iq*完全等于力矩電流Itrq。

　　以11kw額定電流為25A的電機為例：

　　①當Id1*=0時，Iq1*=25A額定值，此時電機的輸出力矩也是額定力矩;

　　②當Id2*=-10A時，Iq2*≈23A，加入了Id2*之后，為了使Im2的幅值不變，則與Iq1*相比，Iq2*要變小。

　　③當Id2*=-15A時，Iq2*=20A，加入了更大的Id3*之后，為了使Im3的幅值不變，則與Iq2*相比，Iq3*要變得更小。

　　另外，如果加入了Id*之后，電機的負載力矩不變的話，Iq*則不能變小，則會導致Im增大，從而導致輸出功率不守恒，電機過負荷運作。

　　情況二：磁極碼反映的角度比電機實際磁極位置超前。

　　如圖4所示，由于磁極碼不正確，此時的Iq*、Id*與Itrq的關系如式6。
