前言 ?

隨著汽車電控技術的不斷發展，汽車電子設備數量大大增加，工作頻率逐漸提高，功率逐漸增大，使得汽車工作環境中充斥著電磁波，導致電磁干擾問題日益突出，輕則影響電子設備的正常工作，重則損壞相應的電器元件。因此，汽車電子設備的電磁兼容性能（EMC）越來越受重視，目前迫切要求能廣泛應用針對汽車子設備的電磁改進技術。汽車高壓線束分布于整車環境，是汽車內部電磁干擾的主要來源，而其本身也時常受到電磁的抗干擾。所以汽車高壓線束如何應對電磁干擾尤為重要。

下列是常見幾種電纜對EMC方案介紹

方案1：使用編織屏蔽電纜

覆蓋率大，有利于高頻；

高頻段（＞1M）性能較好；

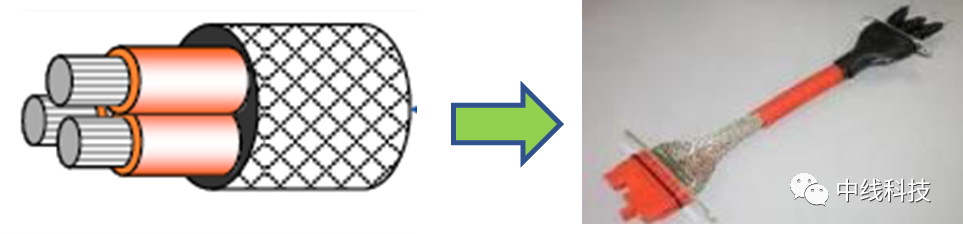

方案2：電纜外套編織網

等效截面積粗有利于低頻

低頻段（＜200K）性能較好。

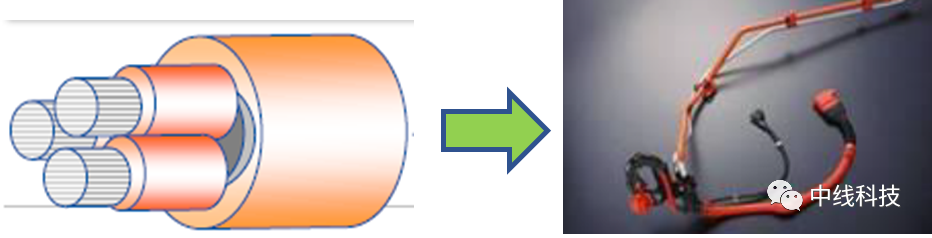

方案3：電纜外套鋁管

全頻段EMI性能都較好。

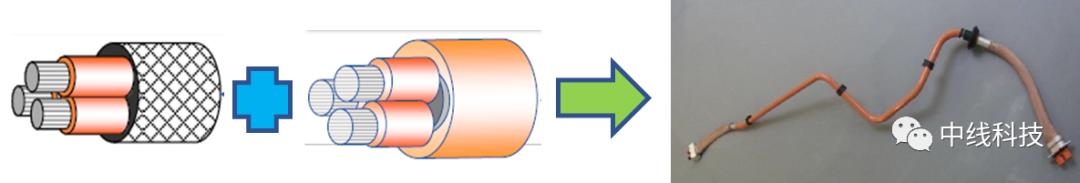

方案4：鋁管、編織網分段組合

結合方案2、方案3特點在整車布線時具有良好的兼容性。

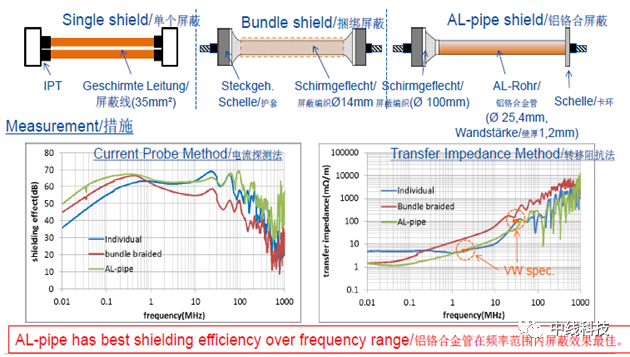

下圖為屏蔽方式的結果和參數曲線。可見鋁鉻合金管是最好的屏蔽方式之一
