這次出差是為了升級程序解決Bug，用戶已經將產品封裝起來，無法開蓋，只能使用CAN總線來更新程序，用Bootloader實現。其實就是通過上位機把.bin/hex文件以CAN通訊的方式發送給單片機并存儲在規定的Flash中。這個過程與手機端更新APP類似。
以STM8單片機為例，該如何實現Bootloader呢？今天和大家分享一下。
01
什么是Bootloader
Bootloader是一段用于更新自身應用軟件并獨立運行的代碼，常被用于升級產品和修復產品bug。STM8單片機如果要下載hex文件的話需要通過STVP和STLINK來實現，單片機的引腳SWIM就是下載接口。如果產品在用戶端被封裝好了，無法通過SWIM來下載該怎么辦呢？就使用Bootloader，STM支持CAN和UART實現Bootloader。就是通過CAN通信或者UART通信將數據存放在STM8的Flash上。
02
劃分Flash區間
STM8的中斷向量跳轉地址是固定的，會跳轉到0x8000對應中斷的偏移地址，所以會把Bootloader存放在0x8000開始的空間內，比如給Bootloader代碼所劃分的空間為4k，那么空間起始地址為：0x8000-0x8FFF；那么應用代碼的起始地址就可以從0x9000開始。
03
修改中斷向量表
STM8的中斷向量表通過一段特定的代碼來實現，并需要根據前文提到的空間劃分來修改。STM8的應用程序起始地址是0x8400，默認的向量表如下代碼所示。
__rootconstlongreintvec[]@".intvec"={0x82008080,0x82008404,0x82008408,0x8200840c,0x82008410,0x82008414,0x82008418,0x8200841c,0x82008420,0x82008424,0x82008428,0x8200842c,0x82008430,0x82008434,0x82008438,0x8200843c,0x82008440,0x82008444,0x82008448,0x8200844c,0x82008450,0x82008454,0x82008458,0x8200845c,0x82008460,0x82008464,0x82008468,0x8200846c,0x82008470,0x82008474,0x82008478,0x8200847c,};前文已經將應用程序的起始地址修改為0x9000，所以，向量表的的修改方法為：除了第一個元素為，其余的元素將8改為9，修改完后代碼如下：
__rootconstlongreintvec[]@".intvec"={0x82008080,0x82009404,0x82009408,0x8200940c,0x82009010,0x82009014,0x82009018,0x8200901c,0x82009020,0x82009024,0x82009028,0x8200902c,0x82009030,0x82009034,0x82009038,0x8200903c,0x82009040,0x82009044,0x82009048,0x8200904c,0x82009050,0x82009054,0x82009058,0x8200905c,0x82009060,0x82009064,0x82009068,0x8200906c,0x82009070,0x82009074,0x82009078,0x8200907c,};
04
修改ICF文件

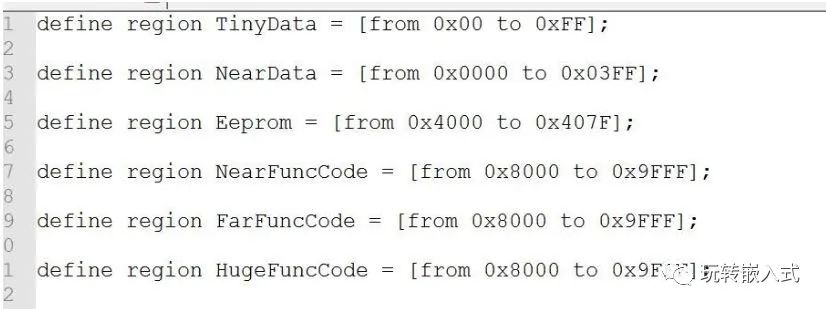

ICF文件存放在編程環境的安裝目錄下，每個型號/系列的單片機都會對應一個ICF 文件，需要修改一下ICF文件，這里需要根據flash空間的劃分來修改，前面將Bootloader的終止地址設置為0x9FFF，所以修改如下：
defineregionNearFuncCode=[from0x8000to0x8FFF];defineblockINTVECwithsize=0x80{rosection.intvec};place at start of NearFuncCode { block INTVEC };
05
跳轉命令
所謂跳轉，就是在應用程序中跳轉到Boot中去升級；升級完成后需要跳轉到應用程序中，所跳轉的起始就是起始地址。Bootloader跳轉到應用程序的代碼如下，
asm("LDW X, SP ");asm("LDA,$FF");asm("LDXL,A");asm("LDWSP,X");asm("JPF$9000");應用程序跳轉到Bootloader中的代碼如下
sm("LDW X, SP ");asm("LDA,$FF");asm("LDXL,A");asm("LDWSP,X");asm("JPF$8000");
06
編寫交互代碼
以上設置好之后，就可以編寫交互代碼了，所以交互代碼其實就是一套協議，規定了應用程序如何跳轉到Boot，在Boot中如何處理和存儲數據，這需要上位機的支持。如果只是用于自家的產品，就可以自己定義協議。也可以使用標準的協議，比如汽車行業中的UDS(統一診斷服務)。 Bootloader實現之后，就可以使用CAN/UART來實現產品固件的升級了。這就是Bootloader的關鍵內容，本文你學會了嗎？
