0   引言

目前，市場上的角磨機主要使用三種電機作為其驅動電機——單相串勵電機、異步電機和永磁同步電機。其中，單相串勵電機具有低速大扭矩，過載能力強的特點，但必須使用換向器，使用場合受限且轉速不能過高。異步電機結構簡單，但需要消耗滯后的無功，電機效率相對較低，輕載時調速性能不佳。永磁同步電機高效耐用，但永磁體成本很高。

開關磁阻電機（SRM）是一種雙凸極電機，結構簡單，堅固耐用，效率高，啟動轉矩大，可以滿足電動角磨機大扭矩、轉速范圍寬廣、靈活的速度及轉向控制等要求[1]。

本文采用開關磁阻電機作為電動角磨機的驅動電機，基于STM32F103 設計了開關磁阻電機控制器，實現了SRM的啟停控制、電流斬波控制和角度位置控制。下面從電機、控制器硬件和軟件中的若干關鍵技術描述基于STM32F103 的SRM 控制器設計。

1   電機設計

從成本的角度考慮，經特殊設計的雙相電機可以實現自啟動，但其轉矩脈動較大且無法雙向旋轉，使用場合受限，綜合考慮，本設計選用三相電機，電機參數如表1 所示。

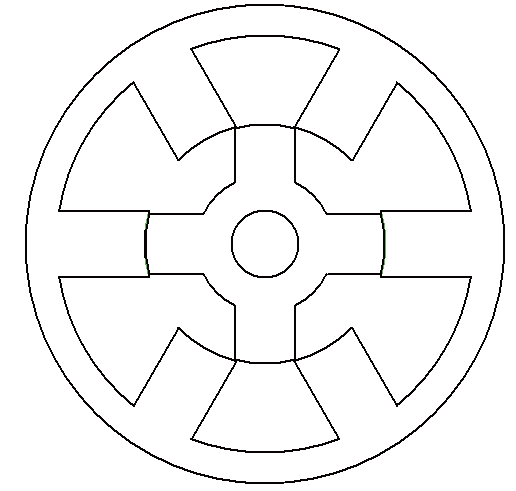

根據表1 提供的電機基本參數，通過多次有限元優化仿真計算，最終確定采用6/4 極定轉子方案，定子為6 凸極結構，構成A/B/C 三相繞組，轉子為4 凸極結構，該SRM 示意圖如圖1 所示。

圖1 三相6/4極

2   硬件設計

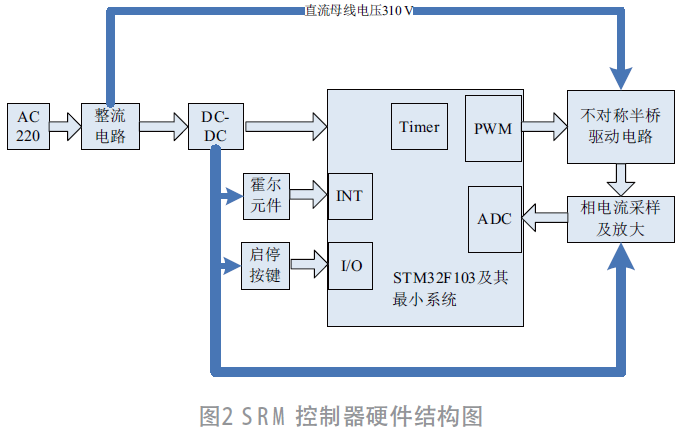

SRM控制器的硬件電路包括控制模塊及最小系統、檢測模塊、電源模塊、功率驅動模塊4 個部分，硬件結構如圖2 所示。

控制模塊包括主控制芯片STM32F103 及其最小外圍電路。STM32F103 的CPU 主頻為72 MHz，能在一定程度上實現較為復雜的算法，同時價格適中，有利于產業化量產。

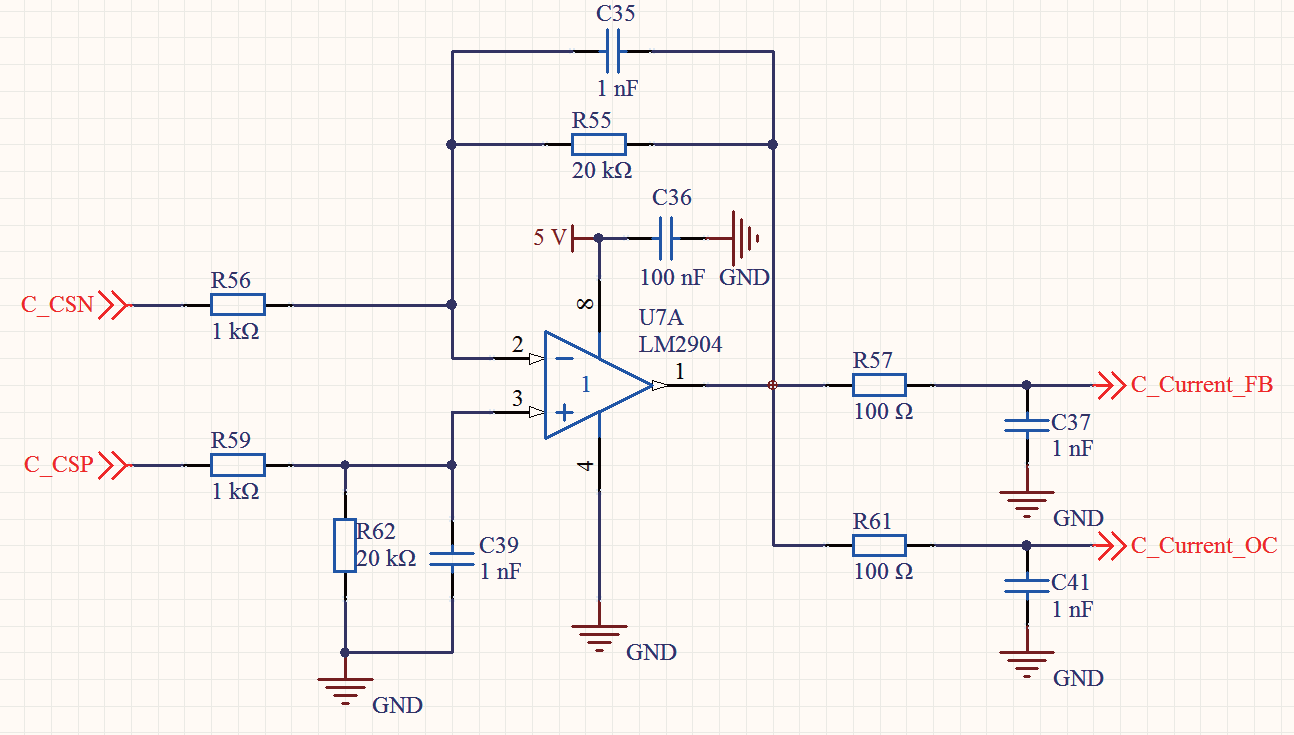

檢測模塊包括啟停按鍵檢測電路、相電流采樣及放大電路、霍爾元件檢測電路。其中，為了計算方便，相電流采樣及放大電路選用5 mΩ（2 個10 mΩ 電阻并聯）的采樣電阻在H 橋臂下半橋進行采樣，然后用運算放大器LM2904 對采樣電壓進行20 倍放大，使得相電流和ADC 通道電壓成10 倍關系，從而簡化了程序的計算。相電流的放大電路如圖3 所示。

圖3 相電流采樣電壓放大電路

電源模塊包括整流模塊和DC-DC 轉換模塊，整流模塊包括半波整流電路、電容限流充電電路、濾波電路，用于將輸入的AC 220 V 整流，輸出310 V 左右的直流母線電壓。DC-DC 轉換模塊包括將310 V 直流電壓轉換至15 V 的直流斬波電路，以及從15 V 至5 V 和3.3 V的穩壓電路。

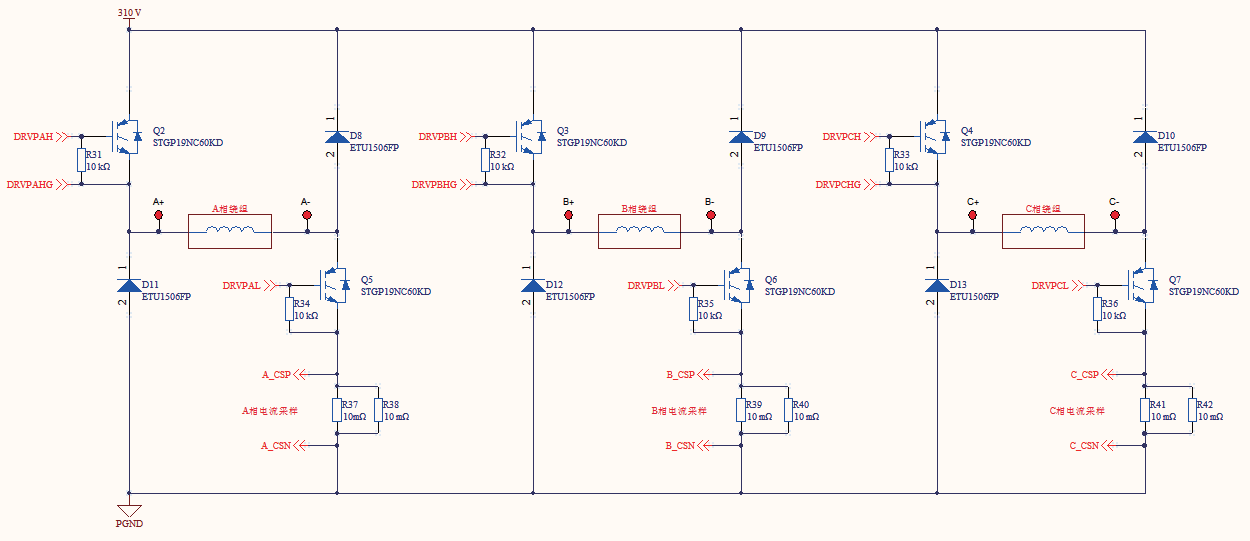

功率驅動模塊采用典型的不對稱半橋驅動電路，用IGBT 控制定子繞組的供電，由于該設計中開關磁阻電機要達到24 krpm的最高轉速，所以IGBT 需要具備較高的開關頻率，故選擇開關頻率高達150 kHz 的IRGP20B60P。該部分電路如圖4 所示。

圖4 不對稱半橋驅動電路

3   軟件設計

3.1 軟件結構

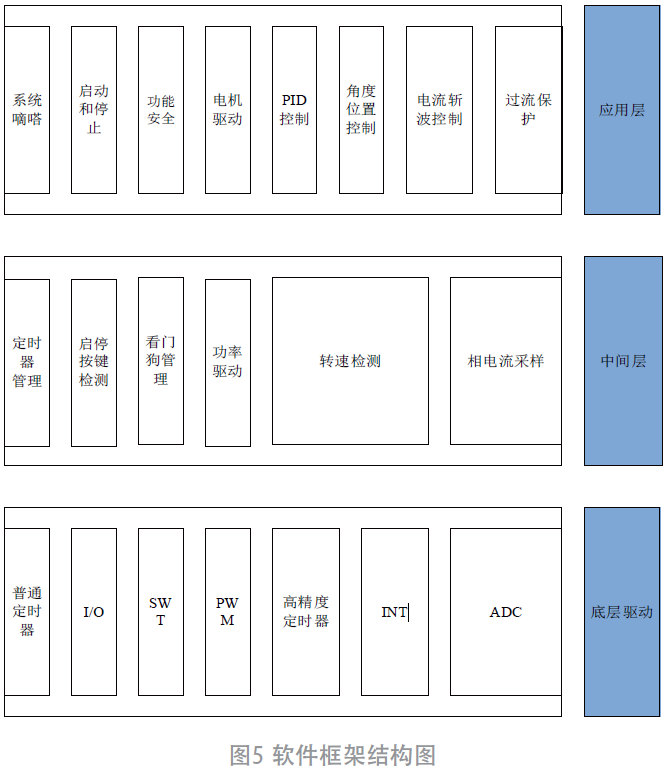

由于計算資源及RAM 資源有限，SRM 控制器采用前后臺方式進行軟件設計。后臺進行啟停按鍵檢測、相電流采樣和轉速檢測，前臺根據檢測到的啟停按鍵實現電機啟動和停轉，根據采集的相電流進行電流斬波控制（CCC）、PID 控制，根據測得的轉速執行控制模式在CCC-PID-APC（角度位置控制）之間的切換。軟件框架結構如圖5 所示。

3.2 控制策略

角磨機運行速度寬泛，最高轉速可達24 000 r/m，需要在不同轉速下采用不同的控制策略。具體講，啟動及低速時采用電流斬波控制，中速時采用轉速+ 電流雙閉環PID 控制[2]，高速時采用角度位置控制。下面根據電壓平衡方程講述控制策略轉換的原因。將電壓平衡方程列出如下：

其中，磁鏈可用電感L 和電流i 的乘積表示，磁鏈方程為：

因相電感和電流有關且隨轉子位置角變化，故磁鏈是電流和轉子位置的函數，可將式(1) 改寫為：

將式(2) 代入式(3)，得：

其中，是由電流變化引起磁鏈變化而感應的電動勢，稱為“變壓器電動勢”，是由轉子位置變化引起磁鏈變化而感應的電動勢，稱為“運動電動勢”[3]。

當轉速較低時，運動電動勢較低，電流上升速度很快，為了保護電機及功率開關器件，采用電流斬波控制（CCC）來限制電流峰值[4]。

CCC 采用電流滯環控制形式，滯環寬度越小，轉矩脈動越小，但開關頻率越高，開關損耗越大，經反復試驗調節，本文選擇滯環寬度為0.2 A。

隨著轉速的升高，由電流PI 控制器控制電流，隨著電機轉速的繼續升高，運動電動勢和變壓器電動勢逐漸變大，從而限制了電流的上升速度，電流PI 控制器的積分環節達到飽和，失去對電流的控制作用[5]，電機進入高速運行階段，此時由PID 控制方式進入角度位置控制方式。

4   結束語

為了實現電動角磨機全轉速范圍內的低成本高效運轉，選用開關磁阻電機作為其驅動電機，經有限元仿真確定開關磁阻電機的結構參數。基于STM32F103 設計了SRM 控制器軟硬件，以前后臺的方式實現了關鍵信號檢測及基于轉速的控制策略切換。啟動及低速階段采用電流斬波控制提供大轉矩同時保護功率器件，中速階段采用PID 調節控制，高速階段采用角度位置控制對轉速進行調節。該角磨機已經實現量產，運行可靠，具有很高的實用價值。
