stm32f1系列，有基本定時器、通用定時器、高級定時器三類TIM定時器。其中，TIM6/7是本文要講的基本定時器。

　　基本定時器TIM6/7是16位的只能向上計數的定時器，只能用于定時。而通用定時器和高級定時器有更多的功能，如還可以進行輸出比較、輸入捕捉等功能，相關的介紹會寫在后面的文章，這里只講基本定時器。

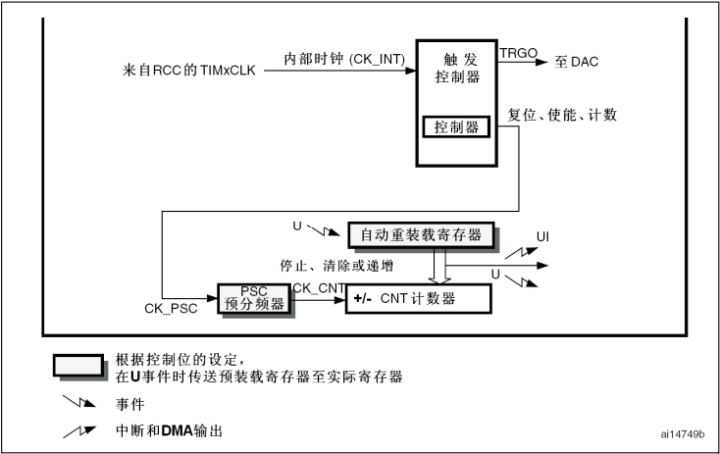

　　先看看基本定時器的框圖，如圖24-1。

圖24-1

　　時鐘源

　　我們查閱參考手冊RCC章節的時鐘樹可以知道，RCC的定時器時鐘TIMxCLK，即內部時鐘CK_INT是由APB1預分頻器分頻后提供。如圖24-2所示，如果APB1預分頻系數為1,，則頻率不變，否則頻率為2倍。即此時用于分頻的APB1的預分頻系數為2，所以TIMxCLK = 36 * 2 = 72MHz。

圖24-2

　　計數器時鐘

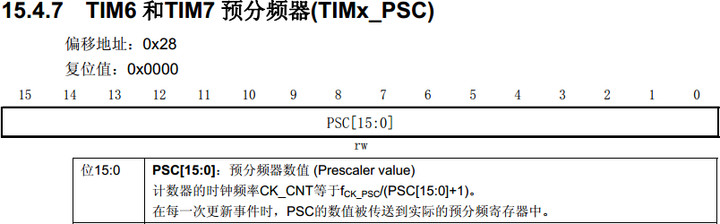

　　如圖24-1的框圖，計數器時鐘由內部時鐘CK_INT提供，經過PSC預分頻器后得到CK_CNT。PSC是一個16位的預分頻器，可以對定時器時鐘TIMxCLK進行1~65536之間的任何一個數進行分頻。分頻后的CK_CNT值的計算在參考手冊TIMx_PSC寄存器描述里有提到，如圖24-3。

圖24-3

　　即CK_CNT = CK_PSC/(PSC[15:0]+1)。

　　計數器

　　計數器CNT是一個16位的計數器，只能往上計數，最大計數值為65535。

　　自動重裝載寄存器TIMx_ARR

　　TIMx_ARR寄存器里存著最大的計數值，當計數到該值時，會產生中斷。當然了你得使能了中斷才可以。

　　定時時間計算

　　計一個數的時間是1/CK_CNT，產生一次中斷的時間為(ARR+1)/CK_CNT。如果在中斷服務程序里設置一個變量time用于記錄中斷次數，則定時時間為：(ARR+1)/CK_CNT*time。

　　TIM_TimeBaseInitTypeDef

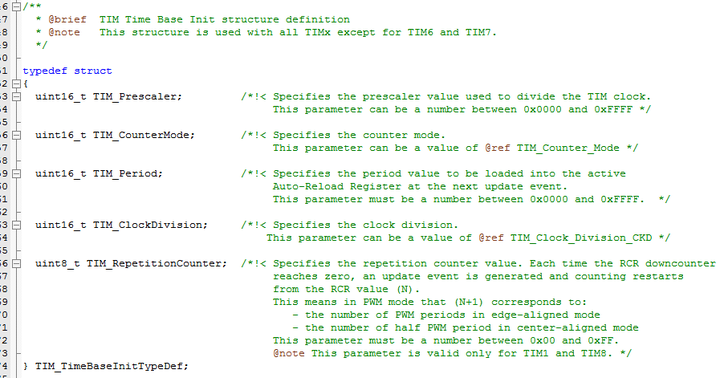

　　如圖24-4為基本定時器TIM_TimeBaseInitTypeDef結構體定義。

圖24-4

　　TIM_Prescaler：指定定時器預分頻器數值，由TIMx_PSC寄存器配置，可設置范圍為0x0000~0xFFFF，即0~65535;

　　TIM_CounterMode：計數模式，可分為向上計數、向下計數以及三種中心對齊模式。而基本定時器只能向上計數;

　　TIM_Period：計數器周期，即自動重裝載寄存器TIMx_ARR的值，在事件生成時更新到影子寄存器，由TIMx_CR1寄存器的ARPE位配置是否使能緩沖;

　　TIM_ClockDivision：時鐘分頻，配置定時器時鐘CK_INT頻率與數字濾波器采樣時鐘頻率分頻比，基本定時器沒有這個功能，不用設置;

　　TIM_RepetitionCounter：重復計數器，屬于高級控制寄存器專用寄存器位，利用它可以很容易控制輸出PWM個數，這里不用設置。

　　定時1s實驗

　　例如，需要做一個1s的定時，CK_PSC=72MHz，則PSC=71，那么CK_CNT=1MHz，

　　計一個數時間：1/CK_CNT = 1/1MHz = 1us，

　　中斷一次的時間：(ARR+1)/CK_CNT = (999+1)/1MHz = 1ms，

　　則定時時間：(ARR+1)/CK_CNT*time = 1ms*1000 = 1s

　　我們用led的亮滅狀態變化來展示1s的定時。

　　初始化TIM_TimeBaseInitTypeDef

　　前文提到的TIM_TimeBaseInitTypeDef結構體有5個成員，但基本定時器TIM6/7只用到了TIM_Prescaler和TIM_Period這兩個成員，其他三個是通用定時器和高級定時器才會用到的。

　/**

　　* @brief 基本定時器配置

　　* @param 無

　　* @retval 無

　　*/

　　static void BASIC_TIM_Mode_Config(void)

　　{

　　TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

　　RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM6, ENABLE); // 內部時鐘72MHz

　　TIM_TimeBaseStructure.TIM_Period = 999; // 自動重裝載寄存器的值

　　TIM_TimeBaseStructure.TIM_Prescaler= 71; // 預分頻器數值

　　TIM_TimeBaseInit(TIM6, &TIM_TimeBaseStructure);

　　TIM_ClearFlag(TIM6, TIM_FLAG_Update); // 清除計數器中斷標志位

　　TIM_ITConfig(TIM6, TIM_IT_Update, ENABLE);

　　TIM_Cmd(TIM6, ENABLE);

　　}

　　中斷優先級配置

　　有關中斷配置相關已經在之前的文章介紹過，有不清楚的地方可移步閱讀。這里只說幾個配置的關鍵點。可配置中斷優先級分組為0，即0位搶占優先級，4位子優先級。配置中斷源為TIM6_IRQn。

/**

　　* @brief 中斷優先級配置

　　* @param 無

　　* @retval 無

　　*/

　　static void BASIC_TIM_NVIC_Config(void)

　　{

　　NVIC_InitTypeDef NVIC_InitStructure;

　　NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);

　　NVIC_InitStructure.NVIC_IRQChannel = TIM6_IRQn;

　　NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

　　NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;

　　NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

　　NVIC_Init(&NVIC_InitStructure);

　　}

　　中斷函數

　　中斷函數在stm32f10x_it.c文件里配置。

extern volatile uint32_t time; // 該變量定義在main()函數里

　　void TIM6_IRQHandler(void)

　　{

　　if(TIM_GetITStatus(TIM6, TIM_IT_Update) != RESET)

　　{

　　time++; // 每中斷一次，time值加1，中斷一次時間為1ms，需要中斷1000次才可定時1s，即time值為1000

　　TIM_ClearITPendingBit(TIM6, TIM_FLAG_Update);

　　}

　　}

　　最后在main()函數里調用led和定時器的初始化配置函數，在一個循環里判斷time變量的值是否為1000，如果已經達到1000，則led燈狀態變化(亮或滅)一次，并且time變量值重賦為0，以便繼續判斷及定時。
