本文對如何使用stm32cube生成I2C工程不作說明，僅對在對AT24Cxx系列的使用時作出易忽略的說明；

1、at24cxx頁面結構：

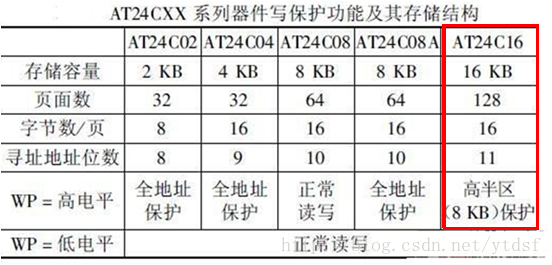

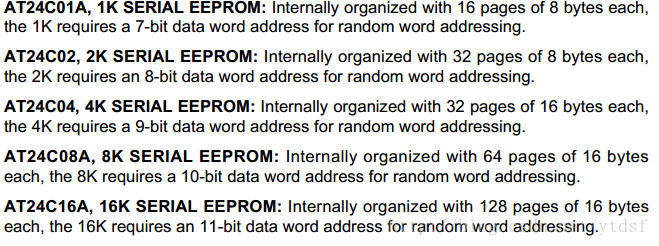

從該圖可以看出16K（bit）共有128個頁，每頁由16byte構成。16k = 128 * 16 * 8;

特別注意：除at24c01和at24c02的頁由8個byte構成，其它的都是由16byte構成。（這關系到對芯片的連續讀寫）

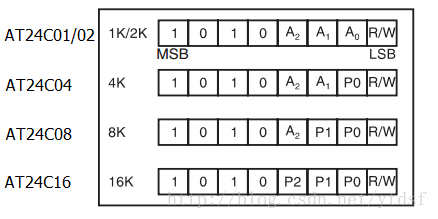

2.at24cxx的設備地址：

A:作為設備地址的一部分；P:作為頁地址的一部分；

對于大多數人來說都知道I2c設備具有一個設備地址，并且在一條總線上是唯一。若要在一個I2C總線上掛多個AT24CXX系列芯片，則需要A2,A1,A0作為設備地址的一部分，設備地址的最低位作為是讀（1）寫（0）。

對于在一條總線掛載的設備數：看有幾個位用作設備地址。

例：AT24C04: 有兩位用作設備地址（A2,A1）,一位用作頁地址（P0）.則可掛載的設備數為2^2 = 4個。

       AT24C16:沒有用作設備地址的位，三位用作頁地址（P0,P1,P2）。則僅可掛載設備數為2^0= 1個。

可能有人會考慮若A0,A1,A2用作地址了，那實際硬件接線該怎么接呢？

直接按照AT24C02的接就OK了.都接地。

3、頁面連續讀寫：

注意：連續寫并不是可以一直連續的寫N個數據，而是寫一頁的數據（AT24C02只能連續寫8byte的數據，其它的可以連續寫16byte的數據。）；

當從某個地址連續寫多個數據時，要確定這個地址在某一頁的偏移量，從而確定該頁中最多還可以連續寫多少byte數據。

以AT24C16為例;

比如在0x0025讀寫，則該位置的偏移量為：0x0025 & 0x000FF = 0x0005, 即該頁還可以寫  = 每頁的字節數 - 偏移量 = 0x0F - 0x05  = 0x0A 即在該頁還可以連續寫10byte數據；

4、地址問題：

由于在傳輸過程中，地址數據是一個8位的地址，只能按該8位地址尋址的數據有2^8=256byte數據，

對于容量大于256byte容量的設備，我們還有設備ID中的頁地址位可以使用。

例：以AT24C16為例 ：

比如我們要訪問(寫)第0x0456的這一byte數據0x55：

（1）、開始信號：

（2）、設備號(高4位為：1101 p p p r/w), 此時設備號應設置為：0xA4;

（3）、地址：0x56;

（4）、數據：0x55;

（5）、結束；

5、時間控制：

每完成一次寫操作后要進行一定的延時，讓芯片去處理數據；從該圖看，保險的時間為5ms.

例子：

#include "at24c16.h"

#include "i2c.h"

#define E2PROM_SIZE 0x0800    //2k byte 16bit

#define E2PROM_BASE_ID    0xA0

#define E2PROM_WRITE 0x00

#define E2PROM_READ     0x01

#define E2PROM_BASE_WID E2PROM_BASE_ID + E2PROM_WRITE

#define E2PROM_BASE_RID E2PROM_BASE_ID + E2PROM_READ

#define E2PROM_PAGE_MASK    0x000F

uint8_t writeAT24C16(uint16_t addr, uint8_t *data, uint16_t len)

{

    uint8_t wNum = 0;

    uint16_t lenLeft = len;

    uint8_t deviceId ;

    uint8_t *p = data;

    /*is the address overfolw*/

    if(addr + len >= E2PROM_SIZE)

        return 1;

    /*calculate the current write position to know how many word can write continully*/

    wNum = 16 - addr & E2PROM_PAGE_MASK;

    if(wNum == 0)

        wNum = 16;

    wNum = lenLeft>=wNum ? wNum : lenLeft;

    /*transmit the date to e2prom*/

    while(lenLeft)

    {

        /*calculate the device id*/

        deviceId = (addr >> 8)<=0 ?  E2PROM_BASE_WID : (E2PROM_BASE_WID | (uint8_t)((addr>>7)&0x0E));

        if( HAL_I2C_Mem_Write(&hi2c1, deviceId, addr&0x00FF,

                              I2C_MEMADD_SIZE_8BIT, p, wNum, 0x20) != HAL_OK)

        {

            printf("I2S Write error!\r\n");

            HAL_Delay(5);

            continue;

        }

        addr += wNum;

        lenLeft -= wNum;

        p += wNum;

        wNum = lenLeft > 16 ? 16 : lenLeft;

        HAL_Delay(5);

    }

    return HAL_OK;

}

uint8_t readAT24C16(uint16_t addr, uint8_t *data, uint16_t len)

{

    uint8_t rNum = 0;

    uint16_t lenLeft = len;

    uint8_t deviceId ;

    uint8_t *p = data;

    /*is the address overfolw*/

    if(addr + len >= E2PROM_SIZE)

        return 1;

    /*calculate the current write position to know how many word can write continully*/

    rNum = 16 - addr & E2PROM_PAGE_MASK;

    if(rNum == 0)

        rNum = 16;

    rNum = lenLeft>=rNum ? rNum : lenLeft;

    /*transmit the date to e2prom*/

    while(lenLeft)

    {

        /*calculate the device id*/

        deviceId = (addr >> 8)<=0 ?  E2PROM_BASE_RID : (E2PROM_BASE_RID | (uint8_t)((addr>>7)&0x0E));

        if( HAL_I2C_Mem_Read(&hi2c1, deviceId, addr&0x00FF,

                            I2C_MEMADD_SIZE_8BIT, p, rNum, 20) != HAL_OK)

        {

            printf("I2S Read error!\r\n");

            continue;

        }

        addr += rNum;

        lenLeft -= rNum;

        p += rNum;

        rNum = lenLeft > 16 ? 16 : lenLeft;

    }

    return HAL_OK;

}

void vE2romTest()

{

    uint8_t WriteBuffer[BufferSize],ReadBuffer[BufferSize];

    uint16_t i;

    printf("\r\n***************I2C Example*******************************\r\n");

    for(i=0; i<256; i++)

            WriteBuffer[i]=i;    /* WriteBuffer init */

    /* wrinte date to EEPROM */

    if(!writeAT24C16(0x05,WriteBuffer,BufferSize))

            printf("\r\n EEPROM 24C16 Write Test OK \r\n");

    else

            printf("\r\n EEPROM 24C16 Write Test False \r\n");

    /* read date from EEPROM */

    readAT24C16(0x05,ReadBuffer, BufferSize);

    for(i=0; i<256; i++)

            printf("0x%02X  ",ReadBuffer[i]);

    if(memcmp(WriteBuffer,ReadBuffer,BufferSize) == 0 ) /* check date */

            printf("\r\n EEPROM 24C16 Read Test OK\r\n");

    else

            printf("\r\n EEPROM 24C16 Read Test False\r\n");

}

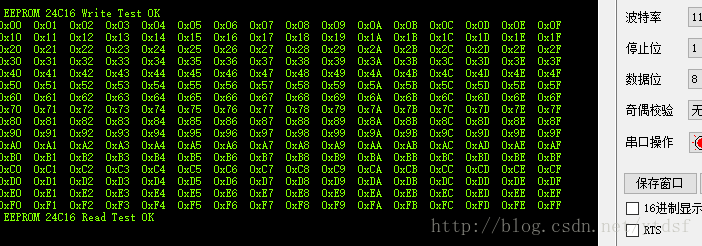

測試結果：
