《設備樹 — dtb到device node的轉換（三）》

發布者：悠閑之旅最新更新時間：2025-02-07 來源: cnblogs關鍵字：設備樹  device  node  S5PV210 手機看文章 掃描二維碼
隨時隨地手機看文章

1.內核中對一個設備節點的表示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
struct device_node {
    const char *name;                    //節點的名字
    const char *type;                    //device_type屬性的值
    phandle phandle;                     //對應該節點的phandle屬性
    const char *full_name;               //節點的名字, node-name[@unit-address]從“/”開始的，表示該node的full path
    struct fwnode_handle fwnode;

    struct  property *properties;        // 節點的屬性
    struct  property *deadprops;    /* removed properties 如果需要刪除某些屬性，kernel并非真的刪除，而是掛入到deadprops的列表 */
    struct  device_node *parent;         // 節點的父親
    struct  device_node *child;          // 節點的孩子(子節點)
    struct  device_node *sibling;        // 節點的兄弟(同級節點)
#if defined(CONFIG_OF_KOBJ)              // 在sys文件系統表示
    struct  kobject kobj;
#endif
    unsigned long _flags;
    void    *data;
#if defined(CONFIG_SPARC)
    const char *path_component_name;
    unsigned int unique_id;
    struct of_irq_controller *irq_trans;
#endif
};

　　從這里我們就可以看到一個設備節點的大概組織形式了。通過下面這三個組織成一個樹形結構。

1
2
3
struct  device_node *parent;         // 節點的父親
struct  device_node *child;          // 節點的孩子(子節點)
struct  device_node *sibling;        // 節點的兄弟(同級節點)



　　device_node結構體中有properties, 用來表示該節點的屬性

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
struct property {
    char    *name;                //屬性名字
    int length;                   //value的長度
    void    *value;               //屬性值
    struct property *next;        //指向統一節點的下一個屬性
#if defined(CONFIG_OF_DYNAMIC) || defined(CONFIG_SPARC)
    unsigned long _flags;
#endif
#if defined(CONFIG_OF_PROMTREE)
    unsigned int unique_id;
#endif
#if defined(CONFIG_OF_KOBJ)
    struct bin_attribute attr;
#endif
};

　　

2.舉例說明

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
/dts-v1/;
/memreserve/ 0x4ff00000 0x100000;
/ {
    model = 'YIC System SMDKV210 based on S5PV210';
    compatible = 'yic,smdkv210', 'samsung,s5pv210';

    #address-cells = <1>;
    #size-cells = <1>;

    chosen {
        bootargs = 'console=ttySAC2,115200n8 root=/dev/nfs nfsroot=192.168.0.101:/home/run/work/rootfs/';
    };

    memory@30000000 {
        device_type = 'memory';
        reg = <0x30000000 0x20000000>;
    };

};


　　下圖表示上面的根節點和其里面的兩個子節點。

 　　接下來向里面填充屬性值



　　首先是把根節點里的4個屬性進行填充

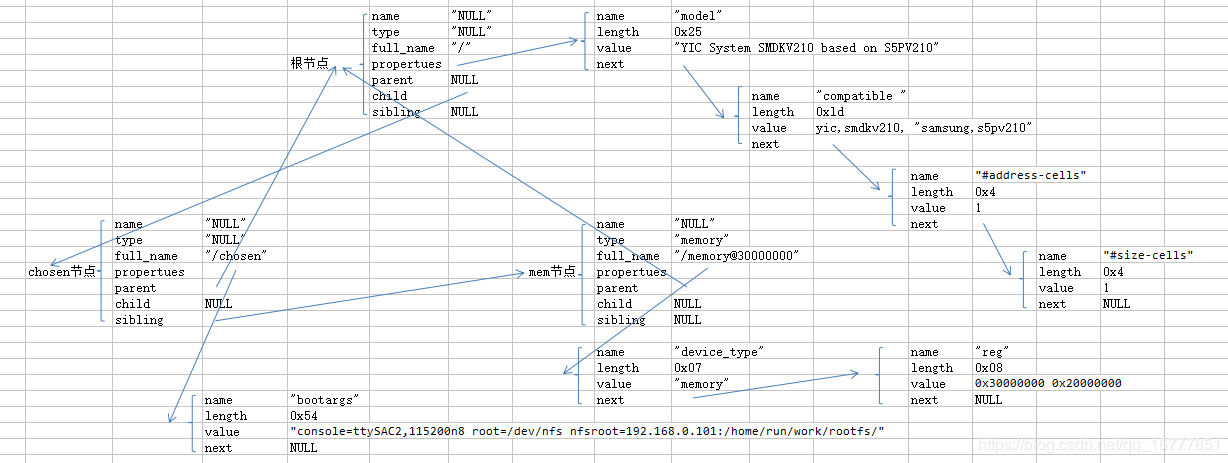

　　在添加上其它兩個節點的屬性后如下。
