1.為什么需要DMA
首先看串口來傳遞信息:發送字符串。

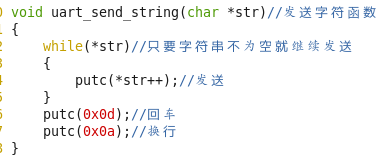

發送函數:在uart.c里增加下面發送函數:

接下來在main.c里調用:

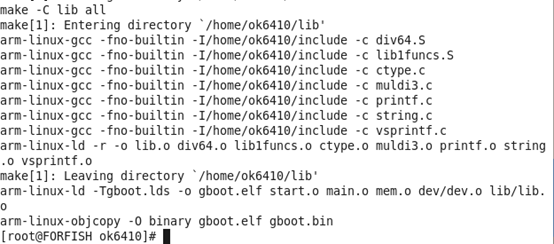

編譯make,

燒寫到開發板:
制作SD卡,設置開發板從SD卡啟動,設置好minicom后給開發板上電,緊接著按著空格鍵:

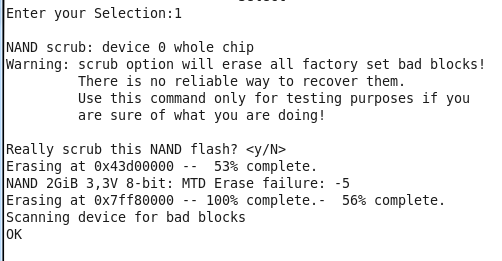

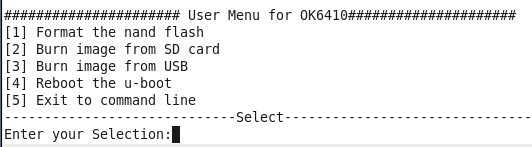

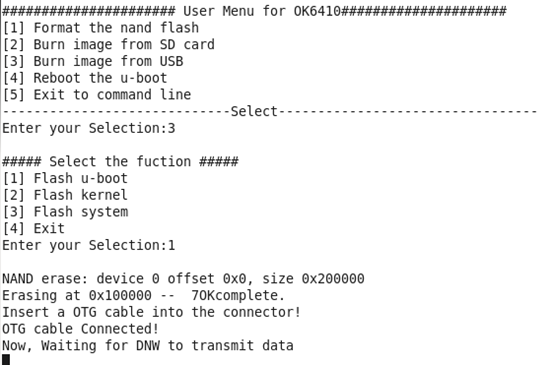

選擇[1]格式化NandFlash:


按照上面,選擇從USB燒寫image,然后選擇1,燒寫uboot。然后把USB線拉到虛擬機,會顯示USB按著成功了。接下來就可以燒寫編譯好的.bin文件了。

在Linux里按著USB驅動:

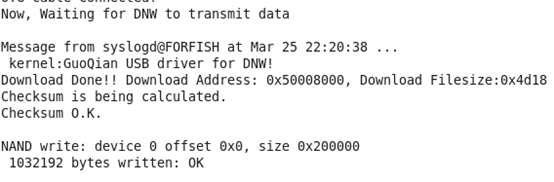

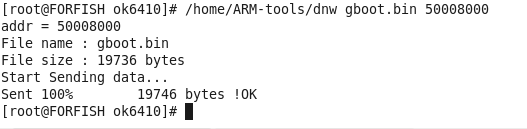

接下來燒寫:


串口信息:

設置開發板從NandFlash啟動:

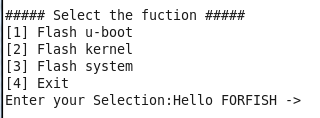

可以看到我們串口的信息已經打印出來了。說明串口發送信息成功了。
接下來看原始數據的傳輸:

上面就是原始數據的傳輸機制,輸出的傳輸需要CPU全程參與,當buf里的數據很大的時候,這機制就浪費了CPU的大部分資源。

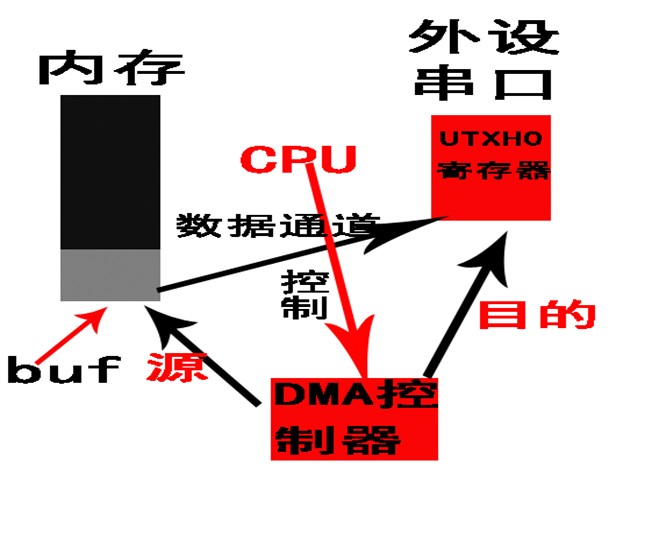

所以DMA機制就出現了,有DMA的機制如下:

該機制里,當需要傳輸數據的時候,CPU給DMA控制器命令,告訴DMA要去源地址拿數據,送到目的地址,然后就可以去干別的事了。DMA控制器接受到CPU的命令后,通過內存與串口的數據通道,會不停從源地址獲取數據,送到目的地址,知道結束。這就是DMADirect Memory Access機制。
接下來看看2440的DMA:

可以看到2440的DMA是四通道的。

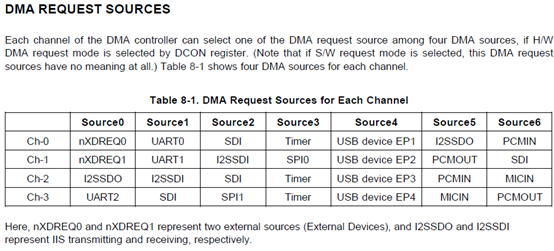

每一個通道的請求源:

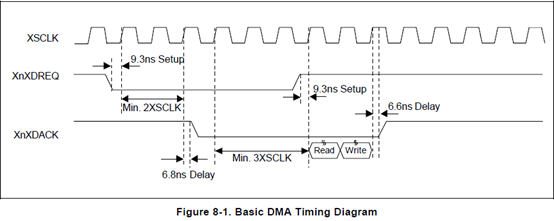

DMA的基本時序:
例如UART0的請求源,對應的是通道0(Ch-0),UART2對應的是通道3.

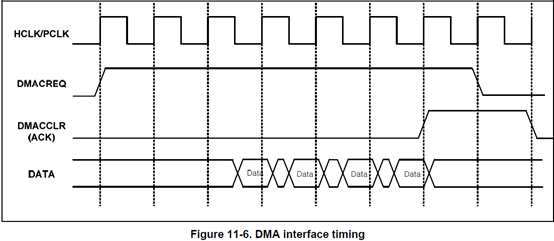

DMA請求到啟動的過程時序圖:

首先是DREQ,DMA請求信號生效,當請求信號生效兩個時鐘之后,響應信號DACK生效,生效的時間是3個時鐘。DMA控制器正式接管了總線,就可以實現Read and Write了。

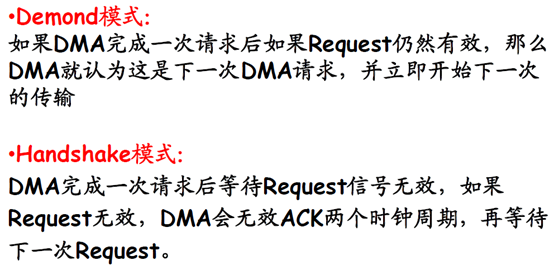

DMA的兩種工作模式:

6410的DMA:

可以看到6410有四個DMA控制器,每一個控制器有8個通道,就是說6410支持的是32DMA通道。

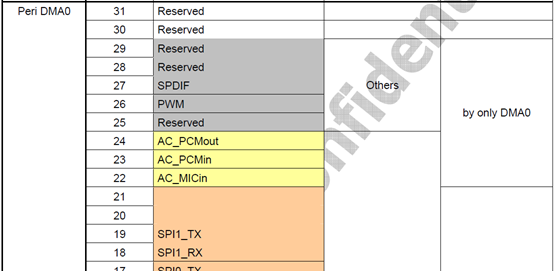

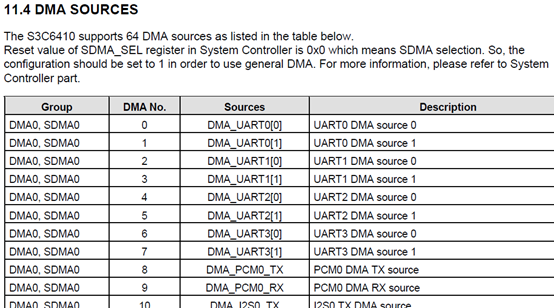

32通道支持的DMA源:

第一行的意思是:在DMA0或者SDMA0控制器的0通道上面,可以使用的是UART0源。依此類推。
四個控制器是DMA0,DMA1和SDMA0和SDMA1。在默認的情況使用的是SDMA控制器,默認值是0.
基本工作時序:

原理跟2440一樣的。
210的DMA:


上面可以看到210支持兩種類型的DMA:一種是內存到內存的,另一種是內存到外設的。
210有三個控制器:DMA(內存)、DMA0、DMA1.

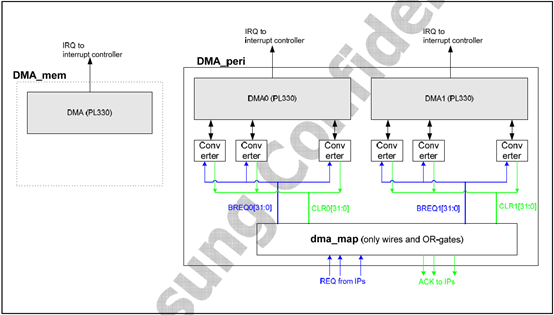

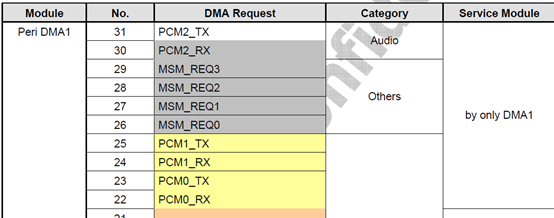

三個控制器對應的DMA源:



可以看到DMA源的后面都的是by only DMA0或DMA1,說明這種的DMA源只能給對應的DMA控制器處理,如果是空白的則兩個都可以處理。
關鍵字:DMA 字符串
引用地址:
16.6410DMA簡述
