首先在前面的實例中，在dev文件夾下增加dma.c文件，然后把它加入到該目錄的Makefile里面：

這樣就框架就好了，接下來打開dma.c來實現：

首先打開2440的芯片手冊：

我們要操作的是串口0，對應的是通道0：

對應的源寄存器：

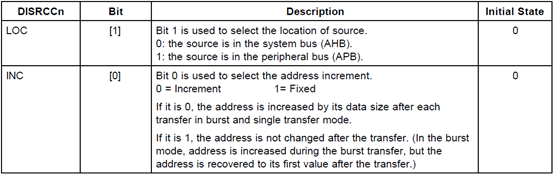

對應的控制寄存器：

該寄存器只有兩個位：

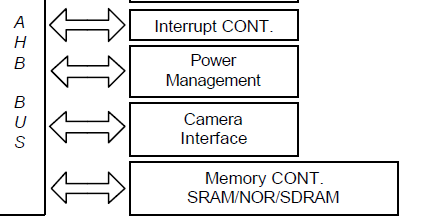

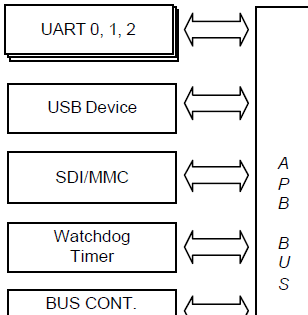

可以看到DMA控制寄存器的[1]位是絕對用的是AHB，還是APB總線。這是從第一章的原理圖：

可以看到內存用的是AHB總線。

所以源地址的源寄存器應該被設置為：

目的地址：

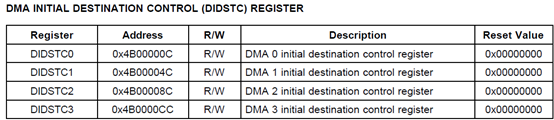

目的地址的控制寄存器：

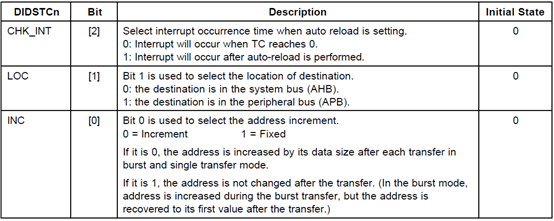

目的寄存器的控制寄存器有三位：

[2]位是控制中斷產生的時機，這里選擇的是默認，就是設置為0，當計數到0的時候產生中斷。

[1]位是選擇是AHB或者APB去存放位置，這里是串口，是APB：[1]=1.

[0]位是控制在數據傳輸?shù)倪^程中，目的地址是否需要變化。這是就一個串口接收數據，所以地址不用變化，所以[0]=1。

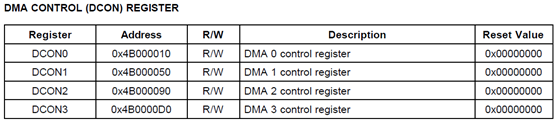

上面是DMA發送和接受的寄存器設置，還有一個DMA控制寄存器的設置：

這里是DCON0寄存器的[26:24]:

是設置DMA源的，這是使用的是UART0，所以[26:24]=001。

[23]位是表示DMA源是軟件還是硬件，這是我們是串口，是硬件，所以是1：

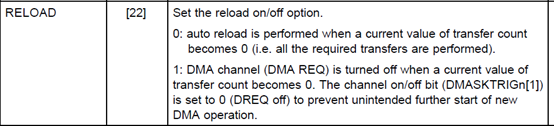

[22]位控制的是，當你發送完數據后是否重新發送，這里是不用重復發送的，所以設置1：

TC[19:0]位是用來告訴DMA發送數據的大小，DMA才知道啥時候結束。上面Hello FORFISH的長度為13，所以：

最終是：

到這里DMA的control寄存器的設置就結束了。

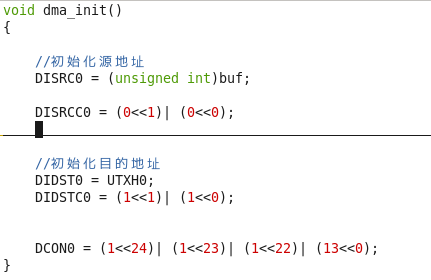

最后的函數：

該函數就設置好了DMA控制器，接下來就是要設置打開DMA，當DMA打開之后就可以進行數據傳輸了。

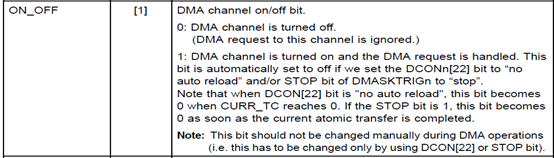

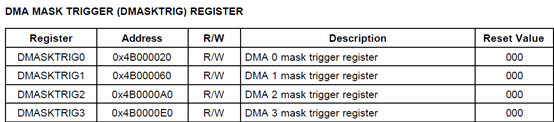

這里打開DMA只需要將DMASKTRIG0寄存器的[1]位設置為1即可：

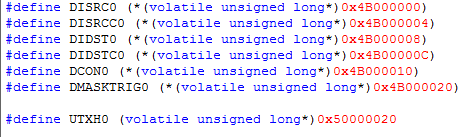

涉及的寄存器列表：

注意：最后一個UTXH0是要該寄存器的地址，而不是寄存器的值。定義的時候注意。

在main.c里調用DMA的操作函數：

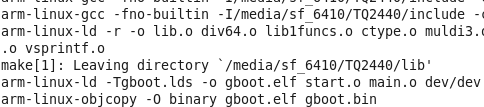

修改好了之后make：

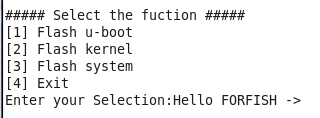

燒寫到開發板，NandFlash啟動：

可以看到，通用DMA的方式，把字符串傳遞到了串口了，實現DMA的機制。
