本裝置能夠使綠、紅兩路彩燈組隨音樂頻率的高低和強弱變化不斷閃亮，產生音、色、光渾然一體的效果，給人以美的感受。

工作原理

雙色音樂彩燈電路如下圖所示。

一該電路首先將取自音箱的音樂電信號分成高、低兩個頻段，然后通過分別控制兩路雙向晶閘管VS1、VS2的通斷，來達到控制對應綠、紅兩路彩燈閃亮的目的。

取自音箱的音樂電信號通過接線柱X1與X2、分壓電位器RP（作靈敏度調節）和_隔離兼升壓變壓器T后，被分頻元件――電容器C和電感器L分成高、低兩個頻段，并分別加至雙向晶閘管VS1和VS2的控制端，作為觸發信號控制其導通角，進而控制加在對應彩燈組H1、H2兩端的電壓大小。

隨著優美樂曲節奏的起伏，綠、紅兩組彩燈將會按照音樂信號的頻率高低及強弱變化相應閃亮，發出不斷變化著的色光來。

元器件選擇

VS1、VS2用BCR3AM-6型（額定通態平均電流It=3A、斷態重復峰值電壓Udrm≥400V）雙向晶閘管，要求兩管參數盡可能一致，滿負載（500W）使用時需加裝鋁散熱板。

RP選用標稱阻值是4.7kΩ的普通電位器。C選用無極性電解電容，亦可用兩只普通10 μ F電解電容器反極性串聯后代替，其接線如下圖所示。L用袖珍收音機上常用的輸出變壓器初級繞組（電感量約70～100mH）來代替。T可用晶體管收音機常用的小型推挽輸出變壓器，要求初、次級間絕緣性能良好。

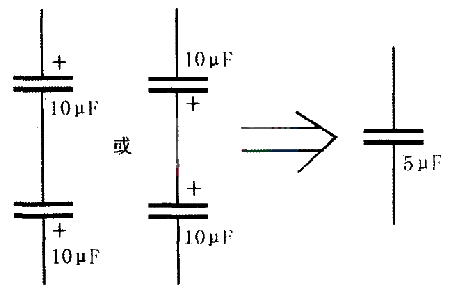

電路中的C選擇無極性電容，如果找不到，可以使用有極性的電容進行串聯得到，如下圖：

H1、H2彩燈組可用市售220V、25W鎢絲燈泡并聯構成，每組最多可并聯20只。也可采用市售“滿天星”節日閃光彩燈鏈（燈泡套有塑料花，每串20個，工作電壓為交流220V）一至數串并聯構成H1和H2彩燈組，以更利于組成各種復雜圖案和裝飾美化環境。

使用前應將各串燈鏈的第一只帶雙金屬片（原來控制自閃光用）的小燈泡改換成普通備用燈泡，不再讓彩燈鏈自動閃亮。

用
　　

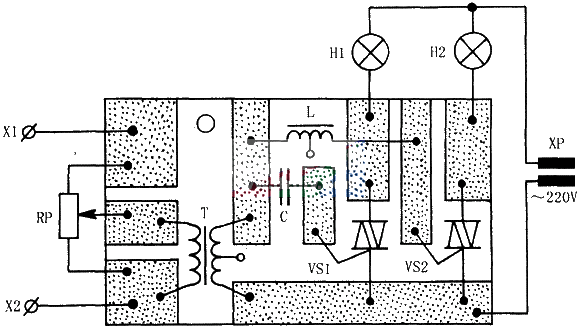

上圖所示為該雙色音樂彩燈的印制電路板接線圖。印制電路板實際尺寸約為70mm×45mm，可用刀刻法制作。具體方法是：裁取尺寸合適的單面敷銅板。按圖畫好銅箔線條，用小刀（最好用廢鋼鋸條的鋒利斷口）將不需用的銅箔劃開、剝掉；再用電鉆在電路板上打孔，并用濕布沾上去污粉將銅箔面擦磨光亮，涂一層松香酒精溶液，晾干就可使用。

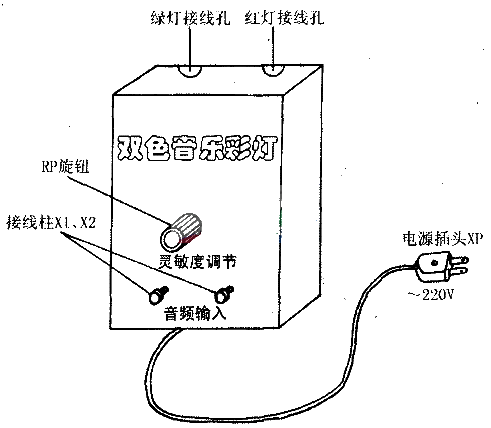

焊接好的電路板按照下圖所示，裝入一個絕緣密閉小盒（如市售香皂盒）內。盒面板開孔固定電位器RP及接線柱X1、X2，盒上側面開孔用雙股塑料外皮電線分別引出彩燈組H1、H2，盒下側面開孔通過長約。1 m的雙股塑料外皮電線引出電源插頭XP。為了便于使用，可在盒內固定一電工常用的四眼接線端子。通過它連接電路板與被控彩燈組。

裝配成的電路，只要元器件質量有保證，焊接無誤，一般不需任何調試便可投入使用。萬一發現綠、紅兩路彩燈組的閃光及亮度始終相差懸殊（通過調節電位器RP或音響設備的音調均不見效），或有一路彩燈組基本上不閃光，可通過適當增減電容器C的容量或電感器L的匝數，來改變電路分頻點的頻率，從而加強或減弱所對應彩燈組的閃光強度，使兩彩燈組閃光及亮度達到滿意程度。

使用時，首先將接線柱X1、X2通過電線接音箱兩端，并將電源插頭XP插入220V交流市電插座內；然后，在音箱正常播放樂曲的條件下，調節電位器RP阻值，使綠、紅兩路彩燈組隨音樂節奏及頻率（音調）閃光最為明快為止。注意：印板接有市電，調試、制作應注意安全。
