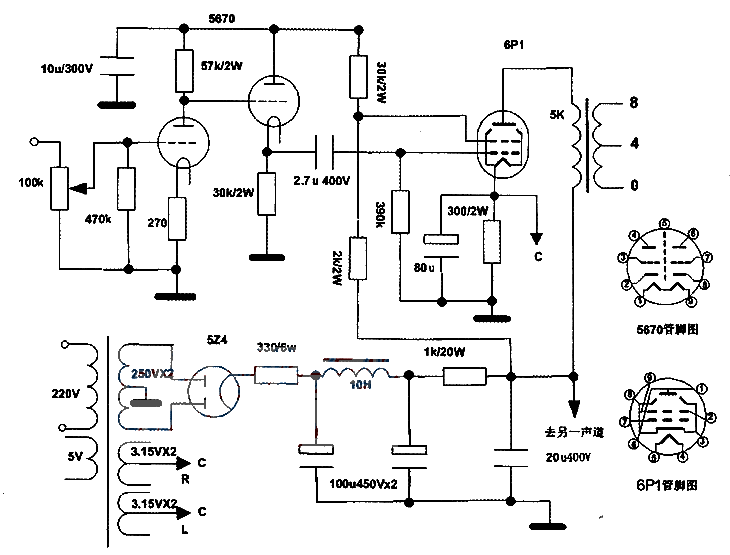

電子管6P1被一些發燒友不屑一顧，筆者最近卻用6P1制作了一臺小膽機，電路簡潔經典，制作成本低廉，聲音靚麗。整機見圖1(略)，所用電子管見圖2(略)，電路見圖3。

一、電路的設計與選取

上世紀六七十年代的電子管收音機．幾乎清色地選用6P1做功率放大管。和晶體管收音機相比，電子管收音機在音質音色方面都有不可逾越的優勢，難怪至今還被收音機愛好者競相收藏，6P1在其中所擔任的角色功不可沒。筆者結合當今發燒理念，對整個電路作了系統的安排，必須達到HiFi水平。該電路為單端甲類輸出，第級采用美國產5670的一半作共陰極放大，并且為了展寬頻帶，陰極沒有加電解電容，形成電流負反饋。第二級采用5670的另一半做陰極輸出。

陰極輸出電路起源于上世紀四十年代，是由經典流行的共陰極放大電路演耍而來。它是將原屏極回路中的負載直接移至陰極回路，其特點是構成電路100％的負反饋，所以該電路增益為1或小于1，但阻抗、頻響等特性指標卻得到大幅度改善，完全適應當今眾多數碼音源的高保真放大要求。第 級到第二級采用了直接耦臺電路，使級間電容引起的相位失真及互調失真蕩然無存，同時也展寬了頻帶，動態范圍得到進步拓寬。

輸入級和推動級也曾試過采用sRPP電路，但其效果并不盡如人意。SRPP電路確實有不少優點，在上世紀九十年代曾風靡時，這主要是由于人們對SRPP電路從理論上認識還比較膚淺。從工作原理上看，SRPP電路不屬于單端電路，它屬于串聯調整推挽電路，因而也就難免存在交越失真和瞬態失真．況且這種電路的上管陰極并非是信號地電位，而是信號的輸出端，這就無法消除電子管特有的燈絲與陰極間熱電子放射形成的噪聲。因是第一級，失真、噪聲經后面多級的放大，對聲音造成的影響可想而知。

從原理圖上看，該機沒有施加大環路負反饋，這是因為輸入級已加了電流負反饋，推動級為100％的負反饋，這就為取消大環路負反饋奠定了基礎。實踐證明，取消越級負反饋后，其聲音具有相當好的瞬態互調特性，音色不但具特有的韻味，而且在力度上根除了膽機固有的“軟、皮、溏”的弊端，聲音聽起來特別鮮活，有彈性。

二、元件選擇

膽管一定要選J級以上的，盡可能配對。6P1國內生產較多，技術相當成熟，質量大都不存在問題，只要購買同品牌同批次的管子，幾乎無需配對。該管抗過載能力特別強，筆者做過實驗，即使用到極限參數，也不會出現跳火現象，最多只是屏極微紅，但不提倡運用到極限參數。

5670是美國產品，個頭比國產同類管6N3小些，但性能明顯比國產管高出一截，音質音色在同類管中實屬佼佼者。 ．

電阻的選用分兩部分，放大部分全用國產大紅袍金屬膜電阻，功率除原理圖上標明的外，一律用1／2 w的，電源部分用了美國的軍用RcLAL帶鋁合金散熱殼電阻，該電阻工作穩定，由于帶散熱殼，溫升極低，對降低熱噪聲、提高整機信噪比極為有利。電源整流輸出第級的，330Ω/6w電阻是由三個1K／2W的美產AB碳阻并聯而成。這個電阻有兩個作用，一是由于AB碳阻的聲音溫暖厚潤早有定論，所以用在這里起潤色作用．二是濾波電解電容在整流輸出瞬間充電電流較大，此電阻起到限流并保護整流管的作用。

電容選擇對整機音效影響極大，筆者在這里選用了德國wIMA(威馬)薄膜電容，該電容前幾年在國內曾紅極時，由于其聲音表現全面，音域寬闊，加之價格極低，所以性價比特高。如不在乎成本，也可用法國大SSOLEN SCR(索倫)、美國SPRAGUE(思碧)等電容。其實國產電容也有不錯的表現，如新德克、凱立等MKP電容在發燒友中都有較好的口碑。

電源在電路中的作用早有定論，發燒友中有“外行重電路，內行重電源”或“三分電路，七分電源”一說。說到電源，無非是整流濾波，看似簡單，做起來頗有講究。就拿濾波來說(包括退耦)，發燒友公認的原則是“頭大尾細中間小”，如尾大，容易出現尖硬聲及急促聲，聲音速度滯后缺乏動感，低音發蒙，極不耐聽。筆者在濾波電感兩端用了兩只荷蘭飛利浦藍六角100uF／385V電解電容。該電容體積小、漏電少、速度快，是不可多得的補品電容之一。如果用國產天和牌或和平牌電解電容，其效果絕不比國外品差，只是體積略大一些。第三級濾波電容選用了凱立20uF／400V的MKP薄膜電容，在濾波電路有極佳的表現。退耦電容用美產ARCO10uF／300V薄膜電容，該電容體積很小，因是二手貨，所以價格極低，經儀器測試，各項指標均優且十分穩定。由于在濾波和退耦電路里加入了MKP薄膜電容，對降低整個電源內阻，提高響應能力十分有利。

輸出變壓器是膽機的咽喉，也是制約膽機水準進一步提高的瓶頸，筆者連同電源變壓器并選用某著名品牌的。

三、安裝與調試

這款膽機采用了發燒友公認的搭棚焊接工藝，以管座焊腳為基礎，用幾個從舊儀器上拆下來的膠木連線支柱，將所有阻容原件全部焊接在機箱內。

本機調試非常容易，因末級工作在甲類放大狀態，工作點必須選在屏流直線的中點，在沒有專門儀器的情況下，可將萬用表打到100mA擋，然后串入屏極回路。當輸入音頻信號時屏流變大，說明柵負壓偏小，反之，如屏流變小，則說明柵負壓偏大。當有音頻信號輸入時，屏流基本保持穩定或變化不大，這時工作點就算基本調好了。6P1陰極電阻用到300Ω，屏流約45mA。再有，6P1按標準接法工作，所以沒有按三極管接法，主要考慮有二：首先該機本身屬于小膽機，功率小(2×4w)，所以如按三極管接法，功率會更?。龢O管接法雖然聲音更加圓潤、柔和，但標準接法更能最大限度地發揮功放管的潛質，放出的聲音熱情奔放。為了提高整機信噪比．燈絲繞組中心抽頭沒有接地．而是接在6P1的陰極上．這樣將耳朵距音箱20cm處基本聽不到噪聲。

四、使用范圍

在20平米以下房間的聽音環境，配上90db以上的書架音箱，該機有上佳的表現。筆者曾將臥室電視機的音頻引入此機，配對全頻帶音箱，播放中央音樂臺的大型交響樂，其音效和原電視機相比，簡直不可同日而語，又用此機替換下筆者電腦隨機所帶的多媒體有源音箱，不換不知道，一換忘不了，原機有源音箱雖然帶有低音炮，但鼓槌打下去的聲音是“嗡、嗡”的模糊一團，而用該機放出的聲音卻是“咚、咚”的清晰震撼。最近，筆者又將該機與高清播放器連接，特別是播放一些APE或FLAC無損壓縮格式的音樂，可以毫不夸張的說，所放聲音效果完全達到或接近CD的水平。況且這些音樂全由網上下載，取之不盡用之不竭，這樣來，筆者客廳的CD機大大降低了使用頻率。

長期以晶體管放大器為伴的發燒友，不妨裝一臺價廉而物美的6P1膽機，定能使您耳目一新，感受音樂的另一層天地。
