STM32開發板——送給自己的小禮物

設計簡介

STM32F103C8T6開發板，送給自己作為生日禮物。感謝立創提供的免費元件和打樣券。開發者鏈接： https://bbs.eda.yiqizou.top/forum.php?mod=viewthread&tid=6&extra=

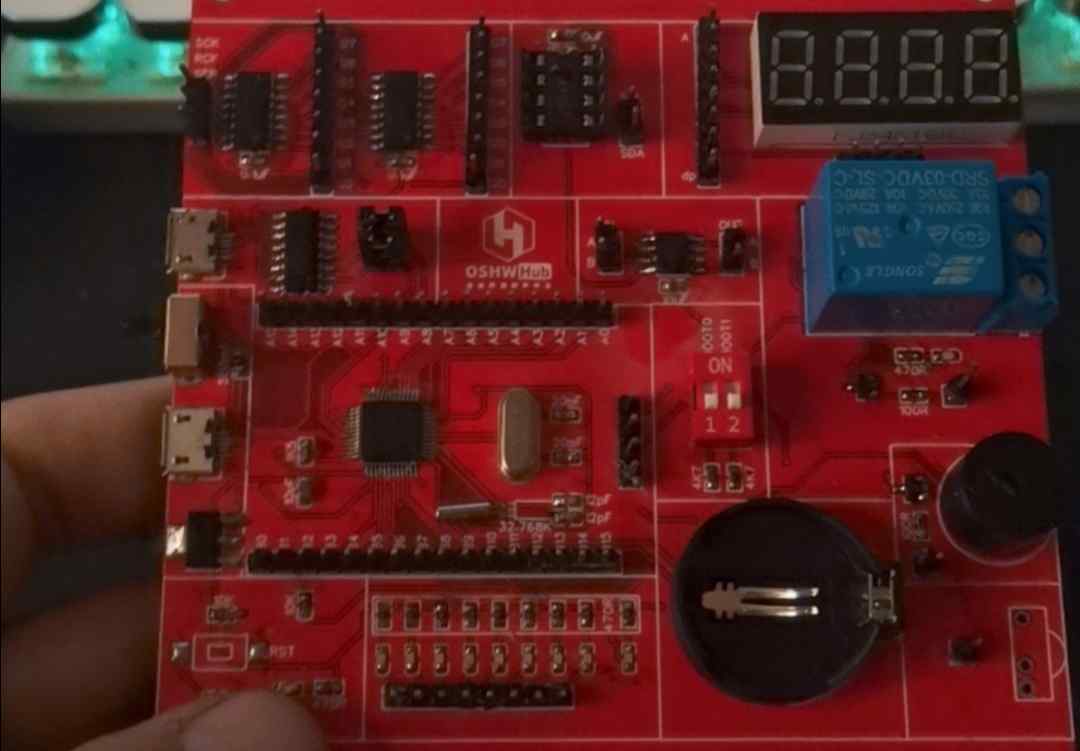

先放一張完成圖


一直以來都想學32位的ARM單片機開發，但是都找了一個借口——沒有開發板推辭掉了。今天終于有空，自己做了一個開發板給自己，讓自己再也沒有借口偷懶不去學32位單片機了。之前一直使用的都是STM32Duino。現在要開始正正式開始學習STM32啦，等STM32學完去學Linux 這個板子，我在板子上集成了 STM32F103C8T6（當然放CBT6也是可以的，不過沒那個想法） CH340C（時間原因，沒有放自動下載電路，STLink不香嘛，干嘛用串口下載） 8bit? LED（PC13是直接連接的，不算，另外8個LED是可以任意連接的） 74HC595? * 2 TC118S電機驅動備用電池（實時時鐘模塊） AT24C256/128? IIC? 的EEPROM 四位動態數碼管繼電器蜂鳴器紅外接收 TIM圖片20200504180415.jpg

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
S8050	三極管	額定功率：300mW 集電極電流Ic：500mA 集射極擊穿電壓Vce：25V 晶體管類型：NPN transistors,NPN 25V 500mA 300mW,SOT-23	點擊下載
AMS1117-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：18V 輸出電流：1A 輸出電壓（最小值/固定值）：3.235V vin=18V,vout=3.3V	點擊下載
X49SD8MSD2SC	直插晶體諧振器（無源）	頻率公差：±20ppm 負載電容值：20pF 主頻：8MHz 等效串聯電阻（ESR）：60 Ohm(Max) -	點擊下載
AC0603DR-071KL	貼片電阻	阻值（歐姆）：1K 精度：±0.5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
SRD-03VDC-SL-C	繼電器	觸點形式：SPDT 觸點的額定電流：10A 線圈類型：Non Latching 線圈電壓：3VDC 繼電器類型：General Purpose . 松樂（SONGLE）繼電器3.3v驅動，5個腳	點擊下載
B-2100S04P-A110	排針		點擊下載
HS0038A2D	紅外接收管	波長：- 電流 - 暗：- 頻譜范圍：- 電流 - 集電極（最大值）：- 電壓 - 集射極擊穿（最大值）：- 紅外接收頭	點擊下載
CH340C	USB芯片	驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps USB轉UART串口，內置晶振，手冊有提供將TTL 串口轉換為RS232 串口的應用原理圖	點擊下載
D-060306G1/SS2/G1	發光二極管	照明顏色：綠色主波長/色坐標：520~525nm 色溫 - CCT（K）：- 翠綠色，純綠色 LED 亮度值Iv= 220~410mcd @IF=5mA ，貼片LED	點擊下載
SK12D07VG5	撥動開關		點擊下載
2.54-1*3P針	排針	針腳數：3 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm)	點擊下載
AC0603KRX7R9BB104	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
HMK107B7104KAHT	貼片電容	精度：±10% 容值：100nF 額定電壓：100V 溫漂系數（介質材料)：X7R	點擊下載
74HC595A	74系列邏輯芯片	此芯片10,13腳為懸空，8位帶有輸出鎖存功能的移位寄存器，與標準74HC595D技術參數略有區別，請詳細閱讀技術手冊。	點擊下載
JMK107ABJ106KA-T	貼片電容	精度：±10% 容值：10uF 額定電壓：6.3V 溫漂系數（介質材料)：X5R	點擊下載
0603WAF1501T5E	貼片電阻	阻值（歐姆）：1.5K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
AC0603JR-0710ML	貼片電阻	阻值（歐姆）：10M 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
AC0603DR-07100RL	貼片電阻	阻值（歐姆）：100 精度：±0.5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
SMD0805P050TF/12	PTC自恢復保險絲	最大電壓：12V 跳閘電流：1A 0.5A，12V，自恢復保險絲	點擊下載
AC0603DR-07470RL	貼片電阻	阻值（歐姆）：470 精度：±0.5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
X206032768KGA2SC	圓柱體晶振	頻率公差：±5ppm 負載電容值：12.5pF 主頻：32.768KHz	點擊下載
STM32F103C8T6	ST(意法半導體)	工作電壓：2V ~ 3.6V CPU位數：32-Bit CPU內核：ARM? Cortex?-M3 主頻（MAX)：72MHz ROM類型：FLASH 1500/包 STM32 Series 32-bit 64 kB Flash 20 kB RAM ARM Based Microcontroller - LQFP-48	點擊下載
CC0603JRNPO9BN120	貼片電容	精度：±5% 容值：12pF 額定電壓：50V 溫漂系數（介質材料)：NP0 材質:NP0	點擊下載
VDG/S-02L	撥碼開關	引腳間距：2.54mm, Full 開關位數：2 電路結構：SPST 致動器類型：Slide (Standard) 外觀顏色：Blue	點擊下載
RE-H022TD-1190(LF)(SN)	排針排母	針腳數：2 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm)	點擊下載
HGC0603G0200J500NTHJ	貼片電容	精度：±5% 容值：20pF 額定電壓：50V 溫漂系數（介質材料)：C0G C0G	點擊下載
M2	通用二極管	直流反向耐壓（Vr）：100V 平均整流電流（Io）：1A 正向壓降（Vf）：1.1V @ 1A	點擊下載
DB127V-5.0-3P	螺釘式接線端子		點擊下載
AT24C128N	EEPROM存儲器		點擊下載
B-2100S08P-A110	排針		點擊下載
WR06X471JTL	貼片電阻		點擊下載
RMCF0603JT10K0	貼片電阻	阻值（歐姆）：10K 精度：±5% 功率：1/10W	點擊下載
RMCF0603JT10K0	貼片電阻	阻值（歐姆）：10K 精度：±5% 功率：1/10W	點擊下載
FJ3461BH	LED數碼管	數碼管位數：4 照明顏色：紅色電路連線類型：陽極(正極) 數碼管的顯示尺寸：0.36''(9.14mm)	點擊下載
SFN-12055PA6.5	蜂鳴器		點擊下載
TC118S	電機驅動	單通道直流馬達驅動器	點擊下載
BS-2-1	電池盒/電池座		點擊下載
1TS002E-2600-2500-CT	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Rectangular Button 按鈕作用方向：Top Actuated	點擊下載
