鎳鎘電池自動充電器

來源:互聯網發布者:smallembedded 關鍵詞: 充電器更新時間: 2025/04/29

這個鎳鎘電池自動充電器，具有狀態指示功能。充電時發光二極管發綠光；充滿后，保護電路動作，發光二極管發紅光，指示電池已充滿。當電池充滿后，保護電路自動切斷充電電流，防止過充電。故該充電囂出可對普通鋅錳電池進行充電。

工作原理

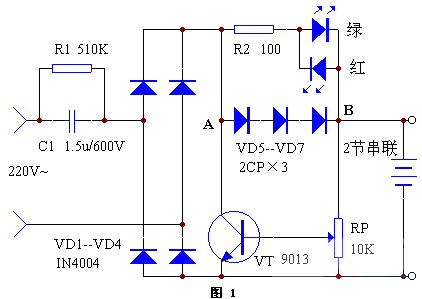

電路原理見圖1。電容C1、二極管VD1－VD4構成降壓（限流）、整流電路。由于電容的內阻很大，則輸出近似為恒流，經二極管VD5－VD7給電池充電，并在VD5－VD7上產生約2.1V的電壓降使發光二極管發光（綠色），作為充電指示。三極管VT和電位器RP組成自動保護電路。當電池充滿后，VT飽和導通，自動切斷充電電流。同時A點電位下降至0.5V左右，這時，VB＞VA，使紅色發光二極管發光，表示充電結束。

元器件選擇與制作

元器件清單見下表。

編　號	名　稱	型　號	數　量
R1	電阻	510K/1W	1
R2	電阻	100Ω	1
RP	可調電阻	10K	1
C1	油浸紙質電容	1.5u/400V	1
VD1－VD4	整流二極管	IN4004	4
VD5－VD7	晶體二極管	2CP類	3
LED	發光二極管	紅、綠各1個	2
VT	晶體三極管	9013	1

充電器調試很簡單。單個鎳鎘電池標稱電壓為1.2V，當放電至1V時，就應進行充電。當充至1.35V時，基本上充滿了。所以，如果同時對2節5號鎳鎘電池充電時，充滿后，電池組兩端電壓應達到1.35×2＝2.7（V)。這時，調節RP使三極管VT飽和導通，平時VT截止即可。如果要同時充4節電池，應重新調整RP，以改變保護電路的動作電壓。因本電路和市電直接相聯，調試及使用應特別注意安全。
