描述：
分頻電路有兩種類型，有源和無源。無源分頻電路僅使用無源元件，它們非常簡單，但它們浪費了大量能量并引起失真。有源分頻器沒有上述缺點，它們是HiFi音頻系統的更好選擇。有源分頻器將輸入的復雜音頻信號分成兩個頻段，一個低頻輸出和一個高頻輸出。這兩個頻段分別由兩個功率放大器級放大，一個調諧到低頻段，另一個調諧到高頻級（雙功放）。
這里給出的交叉電路使用LM833美國國家半導體公司。LM833 是一款專為音頻應用而設計的雙通道運算放大器。該電路需要四個運算放大器，因此此處使用兩個LM833 IC。該電路可分為兩部分，高通濾波器部分和低通濾波器部分。IC2b構成一階巴特沃茲低通濾波器電路，其輸出引腳（引腳1）提供低頻輸出。高頻輸出在IC1a的引腳7處可用。對于給定的分量，交越頻率為1KHz，根據方程Fc = 1/（2πRC）。

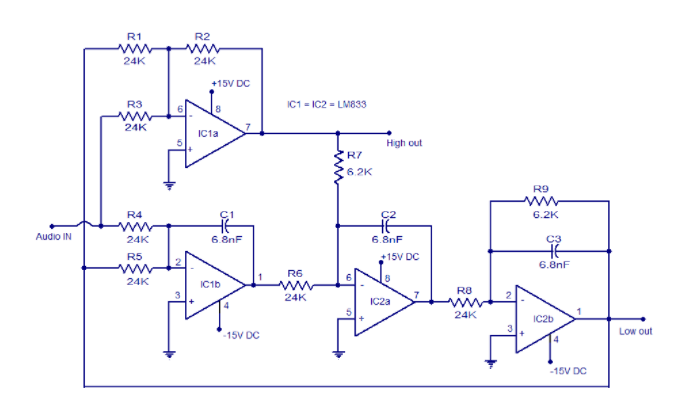

有源分頻電路圖：
筆記：
將電路組裝在高質量的PCB上。
該電路可采用+15/-15 V DC雙電源供電。
LM833 必須安裝在支架上。
可以更改R和C以獲得不同的交越頻率。
