ADL5506-EVALZ，用于 ADL5505 30 MHz 至 4.5 GHz、45 dB 射頻檢波器的評估板

使用 Analog Devices 的 ADL5506 的參考設計

設計簡介

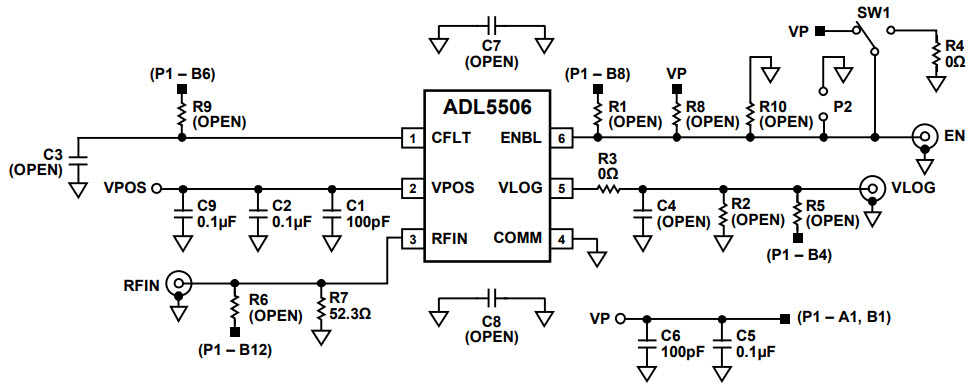

ADL5506-EVALZ 評估板是一款完全填充的 4 層、基于 FR4 的評估板。正常運行時，它需要 3V 電源并消耗 3.75mA 電流，但電源范圍為 2.5V 至 5.5V。電源必須連接到標記為 VPOS 和 GND 的測試回路。 RF 輸入信號施加到 SMA 連接器 (RFIN)。輸出電壓可通過 SMA 連接器 (VLOG) 獲取

說明

ADL5506-EVALZ, Evaluation Board is a fully populated, 4-layer, FR4-based evaluation board. For normal operation, it requires a 3V supply and draws 3.75 mA of current, however the supply can range from 2.5V to 5.5V. The power supply must be connected to the test loops labeled VPOS and GND. The RF input signal is applied to the SMA connector (RFIN). The output voltage is available on the SMA connector (VLOG)

主要特色

Operating Frequency

30 to 4500 MHz

參考設計下載

ADL5506 - Gerber Files

相關文檔

6308005563021643adl5506

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADL5506ACBZ-R7	RF Detectors	RF Detector 30MHz to 4500MHz 15dBm 6-Pin WLCSP T/R	點擊下載
ADL5506WACBZ-R7	RF Detectors	RF Detector 30MHz to 4500MHz 15dBm Automotive 6-Pin WLCSP Reel	點擊下載
