這個簡單的汽車電氣故障查找器探頭電路將使您能夠輕松無憂地解決汽車，節奏，摩托車等中的大多數電氣故障排除。

    這個想法很簡單。該電路利用MOSFET的高阻抗柵極值，這使得電路對電壓電平極其敏感，因此能夠檢測到哪怕是最輕微的連續性。

    探測點用于定位電氣系統中任何位置運行的故障線路。在要檢測連續性的地方，可以觸摸探測點。

    我們握住探頭主體的手將我們的身體與MOSFET漏極和燈的連接處連接起來。我們的另一只手應該碰到汽車底盤的已知接地點之一。通過這種安排，可以開始故障排除過程，如果探頭找到哪怕是最輕微的連續性，也會導致燈亮起。

    在汽車故障查找器探頭的電路中，電阻Rx表示我們身體的電阻。這描繪了一只手握住或觸摸MOSFET的漏極側，而另一只手放在汽車底盤或車身上。

    建設

    汽車電氣故障探測器的結構可以在上圖中看到。

    該裝置的主體實際上由金屬物質組成，例如鋼、銅或鋁。MOSFET 和電阻器組件安裝在塑料蓋內，并安裝在金屬主體的下端。鍍錫銅線用作安裝在塑料蓋另一端的探針點。

    一個旋接螺釘用于將金屬主體與 MOSFeT 和燈的排水連接連接連接起來。

    電路的工作原理

    假設用戶想要定位電線上接地線的連續性，該接地線可能已失去與特定電氣設備的聯系。

    用戶用一只手握住探頭，使主體與MOSFET漏極和燈的3V接觸。

    接下來，他握住車身，使來自他身體的3V電池正極進入車身。在此之后，將探測點接觸到不同的導線上以跟蹤連續性。

    只要存在連續性，來自用戶身體的探頭穿過車身的+3V就會到達探頭點，MOSFET獲得所需的柵極電壓，從而保持燈亮。

    但是，一旦探頭到達探頭燈停止點亮的點，就會指示到斷裂的連續性點，用戶可以通過適當地糾正電纜接頭來快速排除該區域的故障。

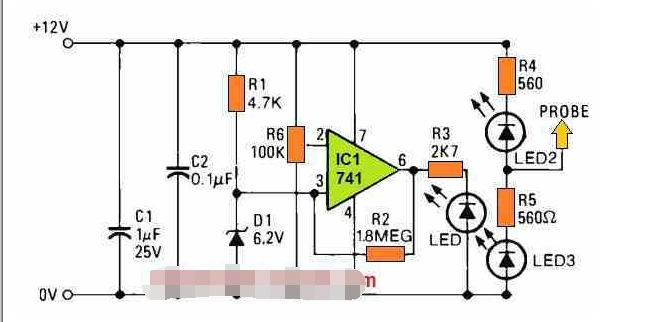

    使用IC 741的汽車電氣故障查找器

    這款方便的汽車電氣故障查找器探頭是作為廉價測試設備的一部分創建的，用于保存在汽車工具箱中，用于現場電氣系統調試。它可以以各種樣式創建以滿足特定消費者的需求。探頭的主要部分由兩個LED組成，用于顯示車內任何接線的健康狀況。

    當探頭未連接時，兩個LED亮起，表示電壓電平既不是正也不是負。當探頭連接到具有特定電壓狀態的觸點時，相關 LED 將亮起，另一個 LED 將熄滅。

    電壓檢測

    探頭的第二級是電壓檢測電路，它采用741運算放大器來監測汽車電池兩端的電壓何時超過12.5伏。這提供了一種快速查看電池是否正在充電的方法。

    很明顯，LED 2 和 3 如何檢測電壓電平。兩者均與限流電阻R4和R5串聯。

    一旦探頭連接到正電壓或負電壓，其中一個LED幾乎短路，只保持另一個LED打開。

比較器的電路

    741運算放大器IC在電路的第二級中用作比較器。一旦一個輸入端的電壓增加到另一個輸入端的電壓以上，輸出狀態就會切換。

    引腳 3 上的輸入檢測齊納二極管 D1 上的基準電壓，并使用電位器 R6 在引腳 2 上建立必要的電壓。一旦電池電壓降低，引腳 2 上的電壓就會降至引腳 3 上的電位以下，提示輸出變為高電平并點亮 LED 1，該 LED 1 被指定為 CHARGE。

    測試探針

    完成電路后，必須首先將R6置于其范圍的中心，并在C2兩端耦合一個可變電壓電源和一個電壓表來測試它。

    現在，在汽車測試儀電路打開的情況下，如果您將電壓調整在 6 到 12 伏之間，LED1 會亮起（或關閉）。此時的預設設置為僅在電源電壓達到 12.5 伏時 LED 亮起。

    點火正時

    將測試探針放在汽車的手套箱或后備箱中。在停電的情況下，您將始終可以快速訪問它。它還可用于檢測 CDI 觸點打開的確切時刻，從而實現精確的靜態點火正時。
