基于電阻器的鎳鎘充電器電路

來源:互聯網發布者:司馬缸砸光關鍵詞: 充電電路充電器鎳鎘電池更新時間: 2024/05/09

這個特別簡單的充電器可以用幾乎可以在任何構造者的垃圾容器中看到的部件構成。為了獲得最佳壽命（充電循環次數），鎳鎘電池必須以相對恒定的電流充電。

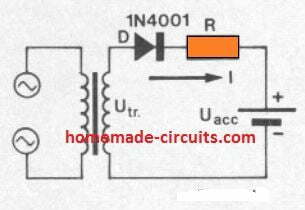

這通常很容易通過電阻從比電池電壓高很多倍的電源電壓充電來實現。充電時電池電壓的變化可能對充電電流的影響很小。所提出的電路僅由變壓器、二極管整流器和串聯電阻組成，如圖1所示。

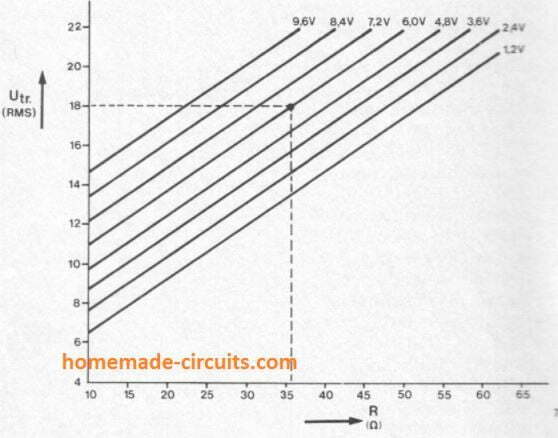

相關的圖形圖像有助于確定必要的串聯電阻值。

在垂直軸上繪制一條水平線穿過變壓器電壓，直到它穿過指定的電池電壓線。然后，從該點垂直向下拉出一條線以與水平軸相遇，隨后為我們提供必要的電阻值（以歐姆為單位）。

例如，虛線表明，如果變壓器電壓為18 V，要充電的鎳鎘電池為6 V，則對于預期的電流控制，電阻值約為36歐姆。

計算出該指示電阻可提供 120 mA，而對于其他一些充電電流速率，電阻值需要適當降低，例如 18 mA 為 240 歐姆，72 mA 為 60歐姆等。D1.
