術語的解釋其實十分困難，雖然本身的目的就是為了讓不懂此領域的新人快速入門，但往往術語解釋中又包含各種術語，令學習者頭疼。本文在講述示波器性能相關術語時，將盡可能的簡潔明了，讓剛學習示波器的人，能夠有大致的了解，幫助新人快速地接受這些術語。

示波器的波形相關術語

具有時空周期性的事物就可以稱之為波，波動是時間和空間的雙重周期運動。例如，聲波，水波，腦電波，電磁波等。而示波器測量的是電壓的波動。一個波的周期，就是波數次重復的其中一次所花的時間。波形就是波的圖像表達模型。電壓波形展示的就是電壓（Y軸）隨時間(X軸)的變化。

從這個波形中我們可以得出改信號的大量信息。從波形高度的改變，你得知電壓的改變。

如果波形的其中一段出現一條直線，你就知道在該段時間內，電壓沒有變化。一條筆直的斜線，表明電壓上升或下降的速率穩定（電壓加速度為0）。而波形上的銳角意味著電壓的突變。下面是一些常見的電壓波形圖和常見的波形源。

常見電壓波形圖

常見波形源

示波器的波形種類

大多數的波形，都可以歸類為下面幾種：正弦波、方波和矩形波、鋸齒波和三角波、沿和脈沖。

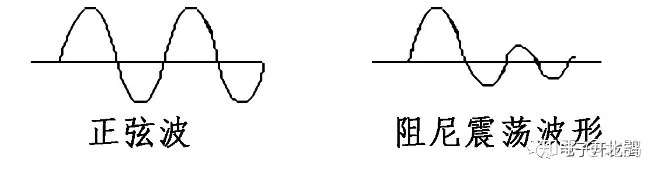

正弦波是一種基本的波形，我們家里墻上的插座輸出的電壓波形就是正弦波，由信號發生器的振蕩器產生的測試信號通常也是正弦波。大多數交流電源都會產生正弦波。

阻尼振蕩波形是一種特殊的情況，在一個振蕩的電路中，電壓隨著時間的流逝逐漸減弱。

矩形波是另一種常見的波形。簡單的講，矩形波就是直流電壓有規律間斷性地開和關。這是測試放大器的標準波形，高質量的放大器方波的失真度就越低。電視，廣播和計算機電路經常使用方波作為定時信號。

矩形波和方波類似，方波的正負脈寬相同，而矩形波可以是任意的。這點在數字電路測量中尤為重要。

鋸齒波和三角波是由設計用于線性控制電壓的電路產生的，例如模擬示波器的水平掃描或電視的光柵掃描。這些波的電壓以恒定速率變化。

沿和脈沖：

電壓的瞬間變化就會在波形中形成沿，電壓由低到高會形成上升沿，比如你打開電源開關的時候，由高到低就會形成下降沿，比如你關閉電源開關的時候。而整個打開然后過了一會關閉的動作下來，就會形成一個脈沖。它可能代表計算機電路傳輸?shù)囊稽c信息，也可能是電路中的故障或缺陷。

一整排連續的脈沖就叫脈沖序列，計算機中的數字組件使用脈沖相互通信。脈沖在X射線和通信設備中也很常見。

示波器的常用波形測量項

周期和頻率：

如果一個信號是重復的，則它便具有頻率。頻率以赫茲（Hz）為單位，等于信號在一秒鐘內重復自身的次數。具有重復性的信號也就有了周期，它指代信號在多次重復的過程中其中一次所花的時間。

因此，周期和頻率互為倒數。下面的例子中是一個正弦波，它的頻率是3HZ，周期是1/3秒。

電壓：

電壓是指電路中兩點之間的電位或信號強度。一般來說其中一個點是接地點（0V），但也并非一直如此。要測量波形從最大峰值到最小峰值的電壓，這稱為峰峰值電壓。幅值通常指從接地點測得的信號的最大電壓。下面的例子所示的波形幅值為1V，峰峰值電壓為2V。

相位：

觀察正弦波可以很好的解釋相位的概念。一個圓有360°，正弦波的電壓呈循環運動。所以一個正弦波的周期也可以有360°。如上圖所示。當你想描述一個波形的周期經過多少量時，您可以使用度來描述正弦波的相角。相移描述了兩個類似信號之間的定時差。如下圖所示，電壓的波形相對于電流的波形的相位是90°，因為這兩個波型在周期中到達同一個點的距離是一個周期的1/4（360°/4=90°）。相移在電子器件中十分常見。

帶寬：

帶寬是示波器的首要指標，這個指標可以告訴我們示波器能準確測量信號的頻率范圍。當信號頻率到達一定程度后，隨著信號頻率的增加，示波器準確測量信號的能力會減弱。

示波器的帶寬是指在示波器的輸入端加正弦波，幅度衰減至-3dB（70.7%）時的頻率點就是示波器的帶寬。如果我們用100MHz帶寬的示波器測量：幅值為1V ，頻率為100MHz 的正弦波時，實際得到的幅值會不小于0.707V。

示波器的帶寬越高，實際測量也就越精確，當然價格和成本也會更高，那么我們需要多大帶寬的示波器才合適呢？一般所測信號最大頻率的5倍，就是最合適的帶寬。上升時間：

上升時間是描述示波器可測頻率范圍的另一種參數。當您期望測量脈沖和沿時，上升時間可能是更合適考慮的性能參數。當一個脈沖的上升時間快于示波器標稱的上升時間時，該信號將無法被準確測量。

垂直檔位：

垂直檔位指代示波器縱坐標上每一格的電壓值，也表示垂直放大器可以放大微弱信號的程度。通常用mV/div或V/div標識。一般示波器的最小垂直檔位為1mV每格。時基：

時基指代示波器橫坐標上每一格的時間。

增益精度和垂直分辨率：

增益精度表示垂直系統衰減或放大信號的精度，通常用的示波器的增益精度在<±2%。

垂直分辨率表示示波器模數轉換器把輸入電壓轉換成數字值的精度。垂直分辨率用位數表示，比如麥科信的STO系列示波器的垂直分辨率是8位。計算技術可以改善有效分辨率。

采樣率：

示波器顯示的波形其實都是由一個一個點組成的，采樣率就代表了示波器每秒能捕獲多少采樣點的能力。示波器能捕獲的采用點越多，波形就越接近信號本身，越不容易失真。大多數示波器標稱的都是其最大采樣率。如果你想觀察一個長時間的波形，那么示波器的最小采樣率就十分重要，因為采樣率是基于示波器存儲深度（記錄長度），隨波形記錄時長而改變的。

存儲深度（記錄長度）：

存儲深度這個參數說明了示波器一屏幕最多能顯示多少個波形點。一些示波器支持調節存儲深度的大小。由于示波器能存儲的采樣點有限，因此在測試的時候，我們必須在波形細節和波形時長之間做出取舍。選擇一個短時間的波形，但是能看到更多的波形細節?；蜻x擇記錄一個長時間的波形，但是可能會導致波形失真。

波形捕獲率：

示波器能將信號捕捉，然后通過計算顯示在屏幕上。但是捕捉信號和計算顯示信號這2個動作是無法同時進行的，也就是說，示波器在計算顯示信號的時候，是不會捕獲信號的，這部分信號就會丟失，也稱之為死區時間。示波器每秒能捕獲波形的次數，就是示波器的波形捕獲率，用波形/秒（wfms/s）表示。采樣率表明了示波器每秒捕獲數據點數量的能力，波形捕獲速率則是指示波器每秒采集波形的速度有多快。

波形捕獲速率高的示波器可以更好地觀察信號特點，大幅度提高示波器迅速捕獲瞬態異常信號的概率，如抖動、欠幅脈沖、毛刺和跳變誤差。

觸發：

示波器的觸發功能在正確的信號點同步掃描，可以穩定重復的波形或捕獲單次波形。通過重復顯示輸入信號的同一部分，使重復的波形能夠穩定地顯示在示波器的屏幕上。如果每次掃描都從信號上不同位置開始，屏幕上出現的波形就會非常雜亂，很難觀察計算。

沒有觸發的畫面
