全球環保節能法規在推動汽車廠商設計尺寸和重量更小、具有最高電源能效的電動動力總成系統。設計電動動力總成的挑戰之一是電池提供直流電，而主驅電機需要交流電。主驅逆變器是電動動力總成的關鍵部分，負責將高壓電池（350-800 VDC）的直流電壓轉換為三相交流正弦電流的交流電壓，進而旋轉電感應電機并驅動車輛前進。該模塊的性能影響到車輛的整體能效，包括加速和駕駛里程。安森美半導體提供高能效、穩定可靠且具成本競爭優勢的主驅逆變器方案及先進的封裝技術，包括分立方案、隔離門極驅動器和創新的 VE-Trac 系列模塊及寬禁帶（WBG）方案，以助力增加電動汽車的行駛里程，從而提高電動汽車的采用率。

主驅逆變器方案拓?fù)?p>如圖 1 所示，該拓?fù)浒?4 個主要功能塊：三相逆變級、隔離電源、信號處理和調節、通信總線。

圖 1：主驅逆變器方案拓?fù)?p>

3 相逆變級

3 相逆變級的主要器件是逆變器里的每一相里的半橋開關里的高邊和低邊開關以及相應的高隔離電壓門極驅動器，開通和關斷那些開關產生 3 相交流正弦波形使感應電機運行。采用微處理器配置的變頻驅動控制算法管理每個逆變器相的高邊和低邊開關控制。

主驅逆變器通常采用 400 V（HVL1）或 800 V（HVL2）的高壓電池系統，后者在最新設計中日益流行。這些系統要求功率半導體器件的最高工作電壓在 600 V 至 750 V 范圍內，或 900 V 至 1200 V 范圍內，分別對應 HVL1 或 HVL2。要求功率逆變器在每相 400 A 至 1000 A 范圍內的電流水平下處理大量功率。為此，一些制造商把分立的封裝器件并聯，而多數使用功率集成模塊(PIM)。安森美半導體提供分立的 IGBT、碳化硅（SiC）MOSFET 和創新的 VE-Trac 系列 PIM，以及 IGBT 和快速恢復二極管的裸芯片，構建主驅逆變器相。所有這些方案都可以與高壓門極驅動器接口。

安森美半導體的高壓門極驅動器技術除了提供用于隔離高壓系統與低壓系統的電氣隔離（galvanic isolation）之外，還有一個關鍵特性是去飽和（DESAT）檢測特性，可防止 IGBT 短路條件下的“擊穿”效應。此外，還具有米勒鉗位功能，防止其中一個開關意外導通。且為了增強保護，還具有故障指示功能，以通知系統故障且使能輸入。

安森美半導體的經 AECQ-101 認證的分立 IGBT 器件，具有出色的熱性能和電性能。由于 IGBT 具有極低的 VCE（sat）和門極電荷，因此可將導通和開關損耗降至最低，從而實現高能效運行。安森美半導體的 IGBT 與快速反向恢復二極管共同封裝，并采用具有競爭優勢的場截止溝槽技術進行構建，該技術采用了精細的單元間距設計以創建高功率密度器件，并具有穩定的抗動態閂鎖條件的特性。根據電機的功率要求，可以在逆變器每個半橋上的相應的高邊和低邊開關上并聯多個 IGBT。

安森美半導體的 VE-Trac 系列 PIM，提供同類最佳的電氣和熱性能，支持兩個主驅逆變器設計平臺：VE-Trac?Dual 和 VE-Trac?Direct。

VE-Trac Dual 結合雙面散熱 （DSC）半橋模塊，在緊湊的占位內堆疊和擴展，提供一個小占位的平臺方案適用于從 80 kW 到 300 kW 應用。該平臺的首個器件是 NVG800A75L4DSC，該模塊的額定電壓 750 V，額定電流 800 A，是現有競爭器件容量的兩倍。高效的雙面散熱確保領先市場的熱性能，該模塊中沒有任何綁定線，使其額定壽命加倍。NVG800A75L4DSC 是符合 AQG-324 認證的模塊，含嵌入式智能 IGBT，對集成了過流和過溫保護功能，提供更快的保護響應時間，因而提供更強固的整體方案。安森美半導體將在未來數月推出 VE-Trac Dual 平臺內具有更高電壓和各種電流水平選項的其它器件，以應對各種新興應用。

圖 2：VE-Trac Dual PIM

VE-Trac Direct 平臺提供同類最佳的性能和優勢，包括采用直接冷卻實現出色的熱性能。該平臺的首個器件是符合 AQG-324 認證的 NVH820S75L4SPB。該器件采用 six-pack 架構封裝，已獲汽車整車廠商（OEM）和系統供應商廣泛認可并采用。這將支持多源供應，最小化布局更改。 由于可提供多種功率等級，VE-Trac Direct 平臺將為不同的汽車平臺和應用提供簡單、快速的功率調整。

VE-Trac Dual 和 VE-Trac Direct 平臺都能夠在最高 175oC 的結溫下連續工作，能在模塊化方案的緊湊封裝內提供更高的功率。

對于 800V 電池電動汽車系統，可以將采用 D2PAK-7L 和 TO-247 封裝的 1200V、20mΩ、80mΩ SiC MOSFET 插入 3 個逆變器每個半橋上的高邊和低邊開關中。 SiC MOSFET 提供優于硅的開關性能和更高的可靠性，具有低導通電阻和緊湊的芯片尺寸，確保低電容和門極電荷。這些特性帶來了系統優勢，包括高能效、快速工作頻率、更高的功率密度、更低的電磁干擾（EMI）以及減小占位的便利性。

安森美半導體提供專為主驅逆變器應用而優化的二極管和 IGBT 裸片，能在 175°C 的溫度下連續運行，具有較低的 VCE（sat）和正向電壓（VF），具有增強的可靠性和魯棒性。

信號處理和調節

模擬測量和信號調節模塊的主要功能是處理來自逆變器的電流和溫度檢測信號以及來自感應電機的電流和電機位置檢測信號。使用諧振和反激控制器構造的隔離電源可以為微控制器、信號調節和模擬測量電路提供電源。安森美半導體提供符合 AECQ 的邏輯組件、比較器、運算放大器和電流檢測放大器，以構建信號處理電路，與微控制器模數轉換器單元接口，從而構成閉環系統。

通信總線

安森美半導體提供基于 CAN、CAN-FD、LIN、Flexray 和系統基礎芯片（SBC）的收發器，可確保以超過 1 Mbps 的數據速率進行可靠定的車載通信，以滿足現代車載網絡的要求。此外，安森美半導體還提供 AECQ-101 認證的通信總線保護器件，結溫最大值為 175°C，以保護車輛通信線路免受靜電放電（ESD）和其他有害瞬態電壓事件的影響。這些器件為每條數據線路提供雙向保護，為系統設計人員提高系統可靠性并滿足嚴格的 EMI 要求提供了具成本優勢的選擇。

評估套件

為便于設計人員在開發主驅逆變器的早期階段分別評估 VE-Trac Dual 模塊和 VE-Trac Direct 電源模塊的性能，安森美半導體提供 VE-Trac Dual 評估套件 NVG800A75L4DSC-EVK 和 VE-Trac Direct 評估套件 NVH820S75L4SPB-EVK，可用作雙脈沖測試用以測量關鍵的開關參數，或用作電機控制的 3 相逆變器，功率達 150 kW。

VE-Trac Dual 評估套件含三個 VE-Trac Dual 電源模塊，貼裝在雙側冷卻散熱器上，配有 6 通道門極驅動板、直流母線電容器和用于電機控制的外置霍爾效應電流檢測反饋，不含脈寬調制（PWM）控制器。其特性如下：

• 集成 800A，750V 第 4 代場截止（FS4）IGBT/ 二極管芯片組

• 汽車級隔離型大電流、高能效 IGBT 門極驅動器內置電氣隔離 NCV57000/1

• 電源模塊中的片上電流檢測功能實現更快更簡單的過流保護（OCP）

• 在電源模塊中集成了片上溫度感測功能，從而實現了更快，更接近真正的 Tvj 過溫保護（OTP）

• 定制設計的雙面散熱器提供低壓降，及出色的熱性能

• 定制的薄膜直流母線電容器，額定值達 500 VDC，500 uF

圖 3：VE-Trac Dual 評估套件

VE-Trac Direct 評估套件含一個 VE-Trac Direct 電源模塊，貼裝在冷卻套中，配有 6 通道門極驅動器板、直流母線電容器，不含 PWM 控制器或外部電流檢測器。其特性如下：

• 集成 820 A, 750V FS4 IGBT/ 二極管芯片組和直接冷卻特性

• 汽車級隔離型大電流、高能效 IGBT 門極驅動器內置電氣隔離 NCV57000/1

• 薄膜直流母線電容器，額定值達 500VDC，500 uF

圖 4： VE-Trac Direct 評估套件

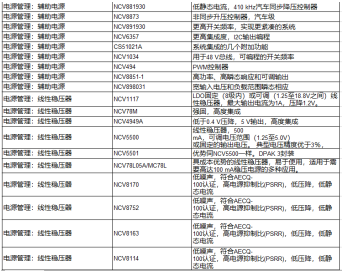

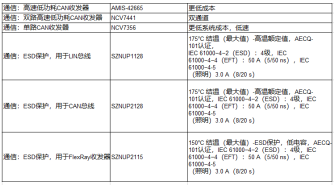

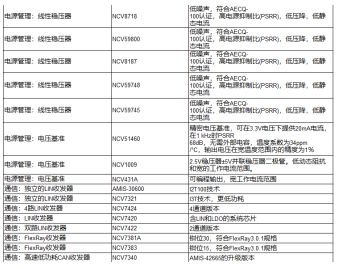

產品推薦列表

總結

設計電動動力總成的挑戰之一是電池提供直流電，而主驅電機需要交流電。因此，主驅逆變器是動力總成的關鍵部分。元器件選擇不當或設計不當會導致逆變器能效低或尺寸大（或兩者兼而有之），這將不利于車輛行駛更遠的里程，必須仔細評估導通損耗和開關損耗，以實現車輛的目標傳動系統性能。安森美半導體提供高能效、強固且具成本競爭優勢的主驅逆變器方案及先進的封裝技術，包括分立功率器件、隔離門極驅動器和擴展的模塊方案，以及寬禁帶方案，并持續創新，以解決設計挑戰，為迅速增長的主驅逆變器市場提供可擴展性和汽車可靠性，推動電動動力總成的快速發展和采用。
