基于高通 QCC5181 aptX adptivite 24 bit-96KHz/Lossless藍牙擴大機方案

發布者:Huixin8888最新更新時間:2024-03-18 來源: elecfans關鍵字:高通 手機看文章 掃描二維碼
隨時隨地手機看文章

藍牙在現代生活中扮演著越來越重要的角色, 尤其是隨著藍牙聯盟發布LE Audio的發布更延伸更多的音訊應用。Qualcomm QCC518x是一種高效的藍牙解決方案,可以提供高品質無損的音頻體驗,同時節省功耗并提高連線的可靠性。


藍牙喇叭擴大機設計方案使用QCC5181藍牙模組,配合高質量的喇叭和擴大機板,能夠提供出色的音頻表現。這款設計方案最大的特點采用QCC518x藍牙模組除了支援最新BT5.4 LE Audio 之外還具有支持aptx Apadtive 24bit/96kHz 和Lossless 高分辨率音頻和多種音頻格式的能力,能夠為用戶提供高品質的音頻體驗。


QCC518x 藍牙模組具有支持多種音頻格式的能力,包括類比:(Speaker Out, Line In)和數位(I2S , SPDIF)等 。這些音訊源中的每一種都有其優點和適用情況,QCC518x 藍牙模組能夠支持這些音訊源,用戶可以從支援aptx Apadtive音頻設備輸出各種類型的音訊訊號,透過藍牙連線到QCC5181藍牙模組輸出高解析音頻從而為用戶提供高品質的音頻體驗。因此,搭配QCQCC518x 藍牙模組是實現高品質串流音頻體驗的理想選擇。


我們的設計方案通過藍牙技術實現無線連接輸入并提供高解析的音源,使用非常簡單。只需將藍牙模組的類比或是數位訊號整合電源和與擴大機板和喇叭連接,并透過藍牙其連接到您的音頻設備上選擇播放無損音樂后,您就可以開始享受高品質的音頻體驗。如果您正在尋找一款高品質的藍牙加上喇叭擴大機設計方案,那么這款方案絕對是您的最佳選擇。


以下是藍牙擴大機的設計方案:

設計方案可以分成四個模組區塊:

藍牙模塊

電源模塊

數位類比轉換模塊

功放模塊


電源模塊:

電源模塊可以大致分為以下的部分:


使用110V~220v交流電輸入,依照功放模塊,數位類比轉換模塊和藍牙模塊輸出所需要的電壓目前方案設計規劃如下:+/- 24v交流電,+/-12交流電和直流+5v輸出。

依照功放模塊的瓦數設計提供功放模塊使用,目前方案設計是+/- 24v交流電提供給功放模塊使用。

數位類比轉換模塊則是使用+/-12交流電。

直流+5v 輸出給藍牙模塊。


數位類比轉換模塊:

數位類比轉換模塊可以大致分為以下的部分:

數位信號輸入:從數位設備或數位電路中輸入數位信號,目前方案設計是用SDPIF做數位訊號輸入。

數位到模擬轉換:透過數位到模擬轉換(DAC)芯片,將數位信號轉換為模擬信號。

低通濾波器:將轉換后的模擬信號通過低通濾波器,以去除高頻噪聲。

類比信號輸出:最終輸出的信號為一個連續的類亡信號,可以輸出到外部的功放模塊中。


功放模塊:

功放模塊大致分為以下的部分:

前級放大電路:前級放大電路(pre-amplifier circuit)是一種放大電路,通常用于信號處理系統中的前端,放大弱信號以提高信噪比。前級放大電路通常與其他電路組合使用,例如濾波器、均衡器、調幅解調器等,以實現特定的信號處理功能。

DC Servo電路:DC Servo電路是一種負回饋控制電路,用于消除直流偏置(DC offset)和低頻漂移(low-frequency drift)等問題,其目的是使輸出信號的直流成分為零,從而保證信號的精確度和穩定性。

純后級放大器: 純后級放大器(power amplifier)是一種放大器,通常用于將前級放大器輸出的信號進一步放大以驅動負載,例如喇叭或揚聲器。與前級放大器不同,純后級放大器通常不包含音量、均衡器等調節功能,僅專注于信號放大。純后級放大器的特點是具有較高的功率輸出和較低的輸出阻抗,以確保高效率的信號傳輸和負載驅動。

喇叭保護:加上喇叭保護用于保護喇叭或揚聲器免于過度電壓、過度電流或過度功率和突然斷電等損害,確保喇叭或揚聲器的長期穩定性和可靠性最終透過輸出級輸出到喇叭。



藍牙模塊:


此次藍牙采用Qualcomm QCC5181為主芯片,經由電源模塊電壓+12V輸入再透過電壓轉換成+3V3輸入,QCC5181內部Switching Regulatory可轉換成QCC5181所需工作電壓(1.8V和1.1V)。

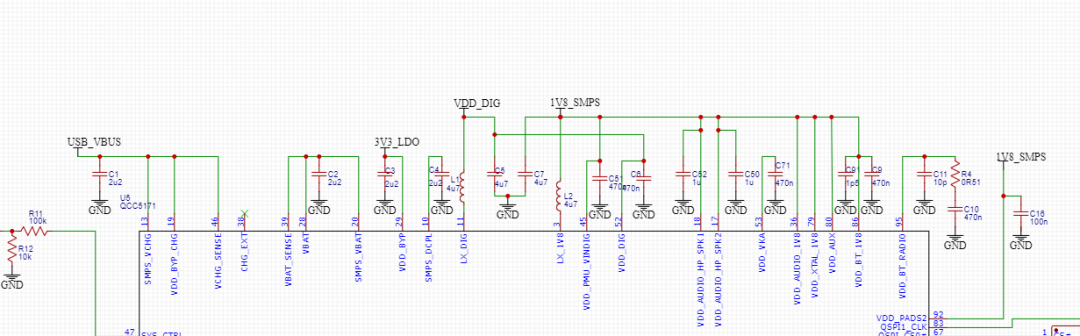

Figure1-1 Power Supply


音樂輸出部分,此次方案設計采用數字信號SPDIF傳輸:SPDIF傳輸的是數字音訊信號,相比于類比音訊信號,它更不容易受到噪聲和干擾的影響,可以保證音訊的高質量和穩定性。QCC5181 的GPIO工作電壓支援1.7V~3.6V,所以需要一個雙向的電壓轉換將QCC5181 的SPDIF信號提升到5V接到SPDIF TX的connector。

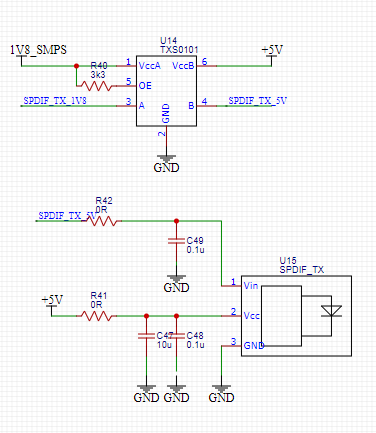

Figure 1-2 Level Shift and SPDIF-TX


QCC5181提供高達21個GPIO,可以支持SPI/I2C, UART, SPDIF,和digital microphone, 另外還有4個AIO/LED腳位。

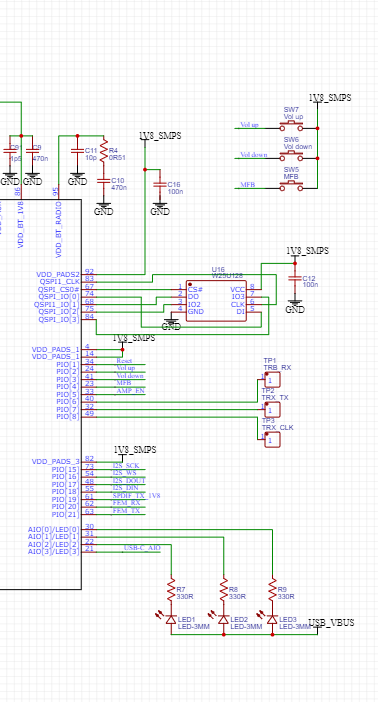

Figure 1-3 GPIOs and AIOs

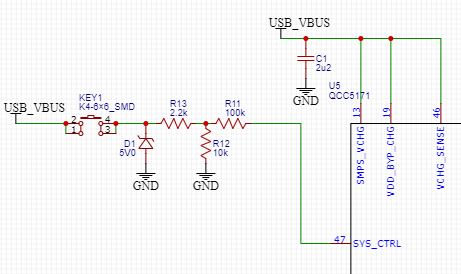

Figure 1-4 Main Button


QCC5181 是一款高性能的藍牙音訊芯片,適用于無線耳機、揚聲器和其他音訊設備。QCC5181 提供了靈活的音訊輸出方式,除了上述的數位音訊輸出之外,QCC5181 本身也有Stereo analog differential 輸出,外接Differential to Single-Ended 線路就可以提供單端模擬音訊輸出。

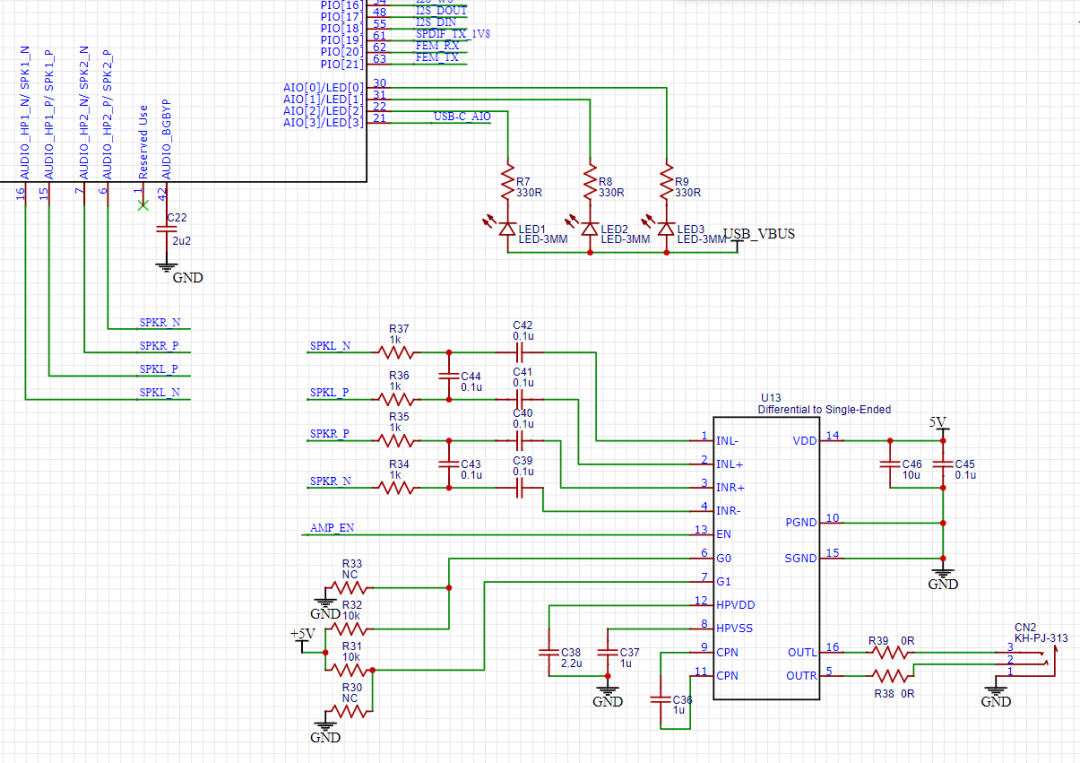

Figure 1-5 Speaker out Differential to Single-end


綜上所述,Qualcomm QCC5181 是一款具有多種音訊輸出方式的藍牙音訊芯片,能夠適應不同的使用場景和需求。Qualcomm aptX Adaptive 更提供24bit/ 96kHz或Lossless高解析或無損音樂輸出,搭配功放更進一步提升整體音質體驗和享受。


問與答:

Q1:aptX Adaptive 是否向下兼容 aptX 及 aptX-HD?

Ans: aptX Adaptive 可向下兼容 aptX 及 aptX-HD,但不支援 aptX Low Latency。


Q2: aptX Adaptive與傳統的aptX不同的地方?

Ans: aptX Adaptive與傳統的aptX不同的地方,在于aptX Adaptive可透過動態調節 bit-rate 位元率,因應使用情況去調整傳輸品質。


Q3: aptX Adaptive支援什么樣的音樂格式?

Ans: aptX Adaptive除了24bit 96kHz 格式外,還提供aptX Adaptive Lossless 16bit 44.1kHz 的無損傳輸支援。


Q4: 支援aptX Adaptive 的手機平臺?

Ans: 可以上https://www.aptx.com/ 搜尋。


Q5: aptX Adaptive的延遲是多少?

Ans: aptX Adaptive 可以根據正在播放的音訊類型調整其性能。如果偵測到正在玩游戲、打電話或做任何可能需要高分辨率低延遲的事情時,其延遲可以低至 89 毫秒。

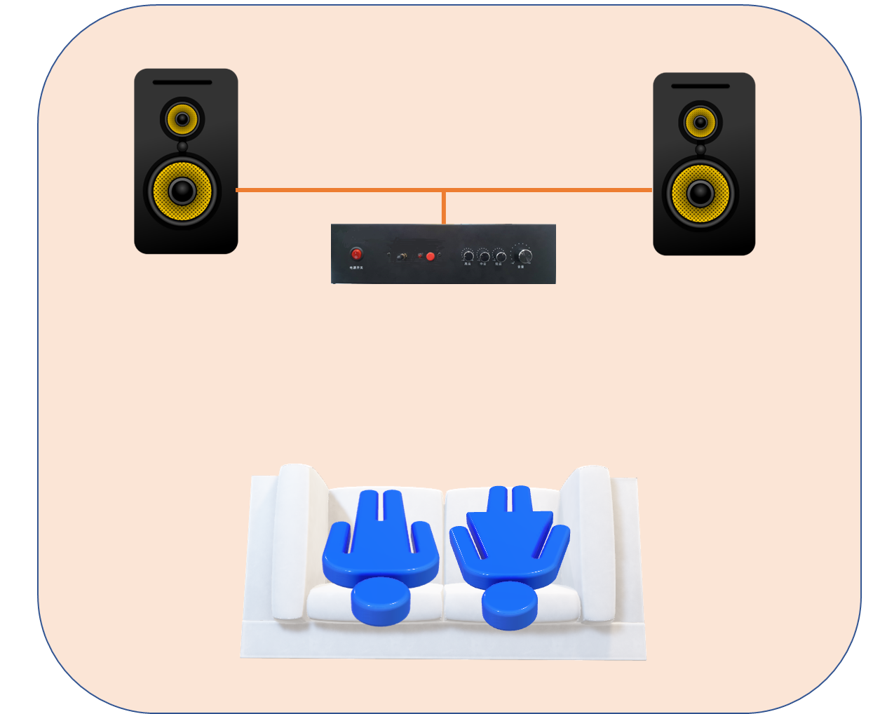

?場景應用圖

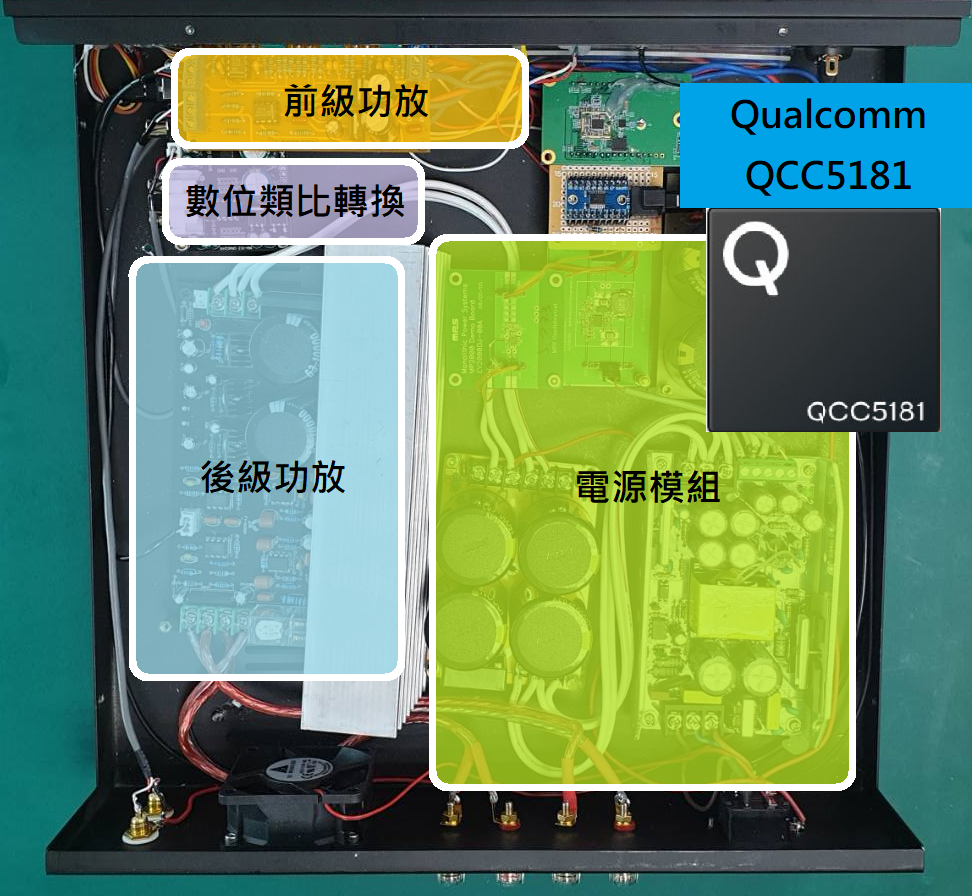

?展示板照片



?方案方塊圖



?核心技術優勢

? 支援藍牙最新規格低功耗音樂

? 支援無損音樂

? 可類比或數位格式輸出


?方案規格

? 藍牙5.4

? BT Class 1

? 支援SBC/ AAC/ LC3/ aptX Adaptive 24 bits 96KHz/ aptX Lossless
