【ART-Pi】2.4G遙控器拓展板

設計簡介

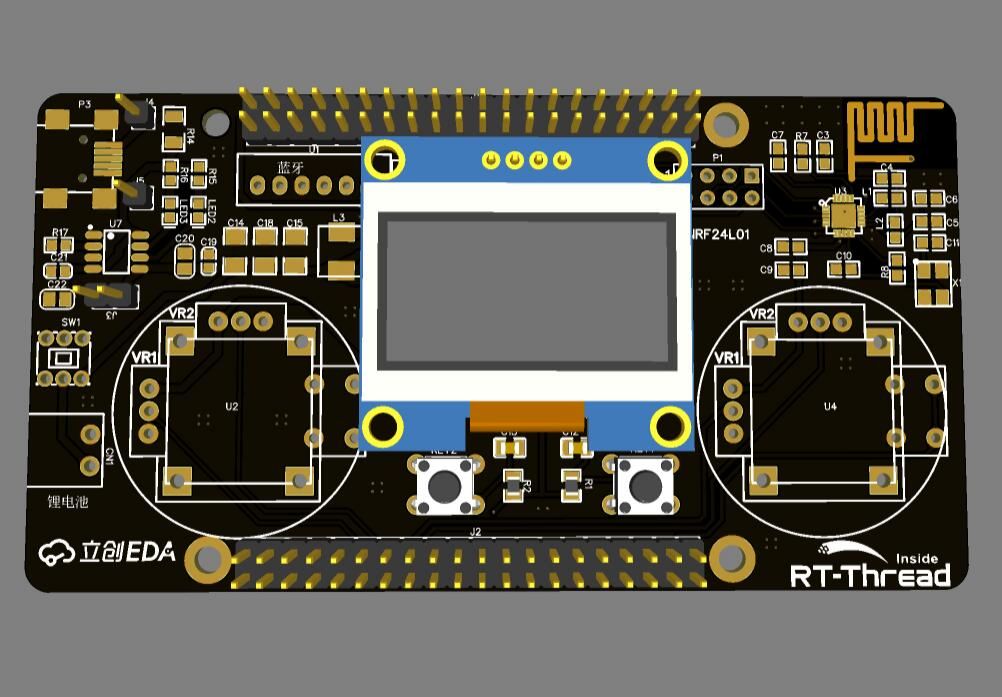

2.4G遙控器拓展板

拓展板介紹：

2.4G遙控器拓展板，采用NRF24L01和藍牙進行通信，可以無線控制基于NRF24L01和藍牙進行通信的設備，如飛行器，機器人，智能小車等；控制單元采用搖桿和陀螺儀，通過陀螺儀可以姿勢控制；電源采用鋰電池供電，拓展板集成了鋰電池充電電路以及5V升壓電路；顯示設備使用的是備受嵌入式愛好者們喜歡的OLED顯示屏。

通信模塊：

藍牙、NRF24L01

控制元件：

搖桿、陀螺儀、按鍵

顯示設備：

采用0.96寸OLED顯示屏

電源：

鋰電池充電電路；鋰電池接口； 5V升壓電路


參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
C06CF220J-9UN-X1T	貼片電容(MLCC)		點擊下載
ARG03FTC2001	貼片高精密、低溫漂電阻	阻值（歐姆）：2K 精度：±1% 功率：1/10W 溫度系數：-	點擊下載
AVE227M16X16T-F	預售阻容感		點擊下載
AVE227M16X16T-F	預售阻容感		點擊下載
SG73P1JTTD1002F	貼片電阻		點擊下載
0805F106M100NT	貼片電容	精度：±20% 容值：10uF 額定電壓：10V 溫漂系數（介質材料)：Y5V 材質：Y5V	點擊下載
GRM188R71H104KA93D	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
RS-06MR250FT	貼片低阻值采樣電阻	功率：1/4W 精度：±1% 阻值（歐姆）：0.25 溫度系數：-	點擊下載
CR0603-FX-1201ELF	貼片電阻	阻值（歐姆）：1.2K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
TC4056A	電池電源管理芯片	鋰電池1A充電	點擊下載
RS-06FL7-0R016	貼片電阻		點擊下載
RK73B1JTTD105J	貼片電阻	阻值（歐姆）：1M 精度：±5% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
GCM188L81H102KA03D	貼片電容(MLCC)		點擊下載
GCJ188R71H103KA01D	貼片電容(MLCC)		點擊下載
GCJ188R92A333KA01D	貼片電容(MLCC)		點擊下載
WA06X223JTL	網絡排阻		點擊下載
GCM1885C1H222FA16D	貼片電容(MLCC)		點擊下載
SDV1608S5R5C010YPTF	壓敏電阻	壓敏電壓（典型值）：- 標稱電壓：5.5V	點擊下載
SDV1608S5R5C010YPTF	壓敏電阻	壓敏電壓（典型值）：- 標稱電壓：5.5V	點擊下載
AECR0603F43K0K9	貼片電阻	功率：1/10W 精度：±1% 阻值（歐姆）：43K 0.1W 車規電阻	點擊下載
NTCS0603E3103JMT	NTC熱敏電阻		點擊下載
VHF160808H3N3ST	高頻電感	精度：±0.3nH 額定電流：400mA 直流電阻（內阻）：200mΩ 電感值：3.3nH	點擊下載
SI2301	MOS(場效應管)	漏源電壓（Vdss）：20V 連續漏極電流（Id）（25°C 時）：2.3A 柵源極閾值電壓：1V @ 250uA 漏源導通電阻：120mΩ @ 2.8A,4.5V 最大功率耗散（Ta=25°C）：1.25W 類型：P溝道	點擊下載
08052U270JAT2A	貼片電容(MLCC)		點擊下載
DKIH-3452-100N-NK	共模濾波器		點擊下載
SCC1608C10NJSP	貼片電感	精度：±5% 電感值：10nH 直流電阻（內阻）：500mΩ 額定電流：300mA	點擊下載
K2-6639DP-B4SW-04	輕觸開關	電路結構：SPST-NO 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated 6.0*6.0mm,100萬次壽命	點擊下載
SP-2211	按鍵開關		點擊下載
FP6276BXR-G1	DC-DC芯片	可輸出電流：6A 開關工作頻率：500kHz 輸出類型：Adjustable 輸出電壓的路數：1 功能類型：Step-Up 輸出配置：Positive 6A電流、2.4-4.5V同步升壓型dc-dc轉換器，內置40mΩ高側開關和40mΩ低側開關。	點擊下載
GRM31CR61E226ME15L	貼片電容	精度：±20% 容值：22uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
GRM31CR61E226ME15L	貼片電容	精度：±20% 容值：22uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
GRM31CR61E226ME15L	貼片電容	精度：±20% 容值：22uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
GRM31CR61E226ME15L	貼片電容	精度：±20% 容值：22uF 額定電壓：25V 溫漂系數（介質材料)：X5R 材質:X5R	點擊下載
NCD0603O1	發光二極管	照明顏色：橙色主波長/色坐標：600~610nm 0603 橙色貼片LED 發光二極管	點擊下載
B-2100S02P-A110	排針		點擊下載
2.54mm 2*20P直排針	排針		點擊下載
MPU-6050	姿態傳感器	三軸加速度計和三軸陀螺儀，工作電壓：2.375V~3.46V	點擊下載
XY2500R-G-3.5-2P	插拔式接線端子	連接器類型：板端/插座-閉口間距：3.5mm 排數：1 每排PIN數：2 安裝方式：彎針額定電流：8A 額定電壓：300V 顏色：綠色 3.5mm 2P 插針座板端封口彎針歐式端子臺連接器阻燃銅	點擊下載
SRP5030T-3R3M	功率電感	精度：±20% 額定電流：5A 直流電阻（內阻）：38mΩ 電感值：3.3uH	點擊下載
TSM2A103	NTC熱敏電阻		點擊下載
MICRO 4P DIP	USB連接器		點擊下載
DA14531-00000FX2	無線收發芯片		點擊下載
