V90 PN 與 PLC 間通過 PROFINET 連接，使用標準西門子 111 報文，PLC 控制 V90 PN 時使 用 FB284(SINA_POS)功能塊，主動回零有以下 2 種方式：

1.1 通過參考點擋塊（回零開關）及編碼器零脈沖回零，P29240=1 回零編程步驟如下：

(1) 設置 FB284 工作模式：ModePos=4

(2) 將參考點擋塊輸入信號（回零開關）連接到功能塊管腳 ConfigEPos bit 6

(3) 設置 EnableAxis=1 使能軸

(4) 設置 ExecuteMode=1 執行回參考點運行，此時軸開始回零運行

回零運行過程：軸加速到速度 p2605 搜索參考點擋塊。當到達參考點擋塊時（Pos_STW2.2：0→1），伺服電機減速到靜止狀態。

此時，軸開始反向加速到速度 p2608，當離開參考點擋塊后 （Pos_STW2.2：1→0），搜索編碼器的零脈沖，當遇到編碼器第一個零脈沖，軸反向加速以 速度 p2611 運行偏移距離 p2600 后停止在參考點，并將 p2599 設置成參考點的位置值，V90 數字量輸出信號 REFOK =1。回參考點完成后功能塊管腳 AxisRef 狀態變為 1。

1.2 僅編碼器零脈沖，P29240=2 回零編程步驟如下：

(1) 設置 FB284 工作模式：ModePos=4

(2) 設置 EnableAxis=1 使能軸

(3) 設置 ExecuteMode=1 執行回參考點運行，此時軸開始回零運行

回零運行過程：軸按照 P2604 定義的搜索方向，以最大加速度 P2572 加速至搜索速度 P2608 搜索編碼器 的零脈沖，搜索到零脈沖后，軸以速度 P2611 運行偏移距離 p2600 后停止在參考點，并將 p2599 設置成參考點的位置值，V90 數字量輸出信號 REFOK =1。回參考點完成后 AxisRef 狀 態變為 1 。

2、V90 驅動器連接絕對值編碼器伺服電機的回零

絕對值編碼器回零有以下 3 種方式：

2.1 通過 V-ASSISTANT 軟件設置 操作步驟：

(1) 設置參考點位置坐標值（P2599）

(2) 執行設置回參考點（P2507） 如圖 2-1 所示。

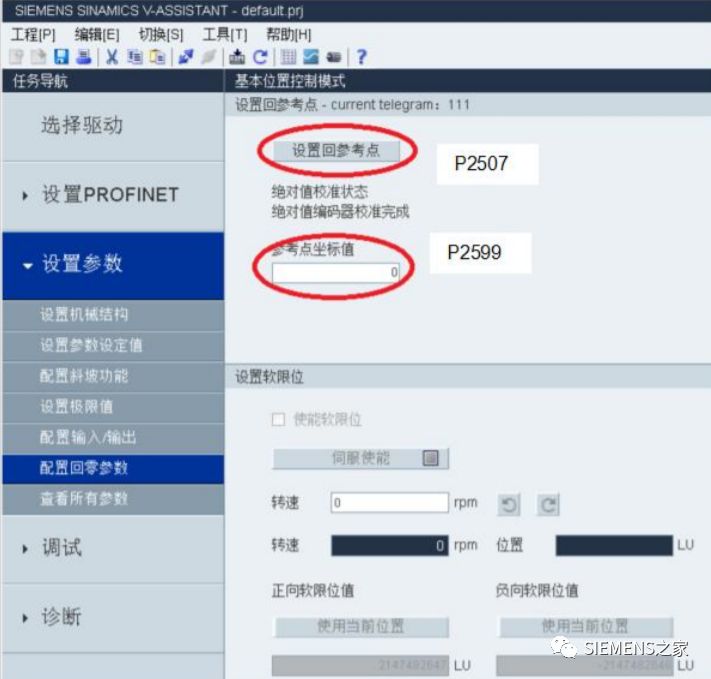

圖 2-1 通過 V-Assist 實現絕對值電機回零

(3) 執行保存參數到 ROM 中

2.2 通過 BOP 面板

可通過 BOP 功能菜單 'ABS'來設置絕對值編碼器的當前位置至零位。操作步驟如圖 2-2 所示。注意：校準位置值在參數 p2599 中設置。設置零位后必須保存參數。

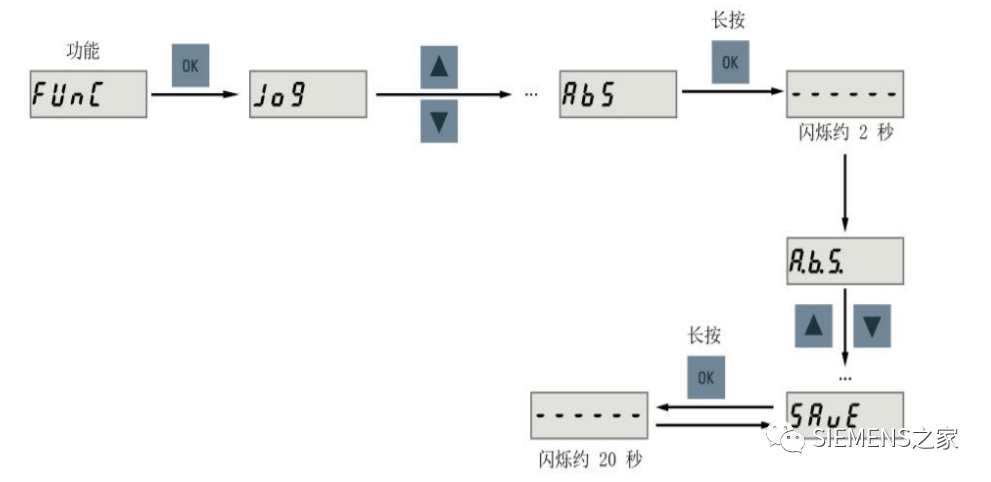

圖 2-2 通過 BOP 面板實現絕對值編碼器的電機回零

2.3 通過 FB287(SINA_PARA)程序塊編程的方式

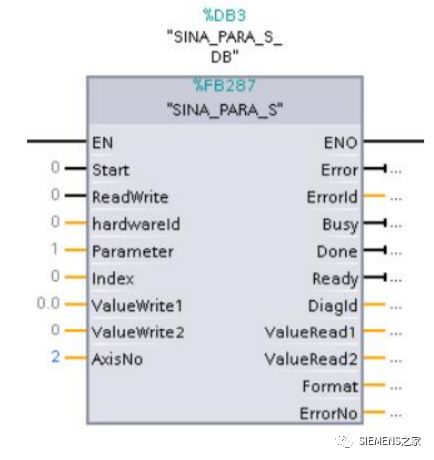

FB287 功能塊如圖 2-3 所示

通過 FB287 程序塊依次修改下列參數：

(1) P2599，設置 EPOS 參考點坐標值

(2) P2507=2，執行絕對值校準

(3) 待 P2507=3 后，設置 P971=1 保存參數

3、直接設置參考點

通過此方法可以設置任意位置為坐標原點。伺服電機必須處于”伺服使能”狀態且保持靜 止狀態，此方法對增量和絕對值編碼器電機均適用，但需注意使用此方法執行回零后軸的位 置值斷電無法保存。通過使用西門子標準 111 報文及 FB284 功能塊設置參考點的操作步驟如 下：

(1) 設置 FB284 工作模式：ModePos=5

(2) 設置 ExecuteMode=1 執行回參考點，將當前位置設置為 P2599 中的值 (3) 回參考點完成后 AxisRef 狀態變為 1
