一、安裝必備軟件及硬件

1、LOGO! Soft Comfort V8.2 軟件

2、西門子最新STEP 7-MicroWIN SMART2.4編程軟件

3、TIA Portal V15 SP1版本軟件

4、交換機 五口路由器

5、若干網線

6、LOGO!A8.2 12/24RCE 系列

7、S7-200smart st20系列

8、S7-1200 1211c 系列

二、通信實現目的：

1、三臺實現S7通訊

2、任意一臺控制另外兩臺輸出QB0輸出狀態

3、任意一臺讀寫另外兩臺的數據VB10 VB20 VB30寄存器

4、熟悉西門子S7通訊

三、通信連接說明：

1、三臺PLC網線端口連接至五口路由器

2、五口路由器另一個端口連接到PC端，進行三臺監控狀態

四、1200PLC相關設置參數

S7通訊時，1200 PLC側無需編程及相關設置，主要是允許數據來自非優化塊訪問、PUT/GEI 通信訪問。設備IP地址是192.168.3.112

第1步：添加設備及版本型號，注意版本較多，指令也是同樣。

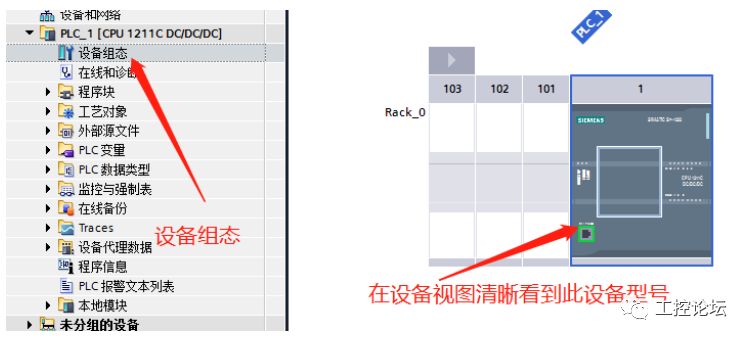

第2步：選擇設備屬性及設備組態

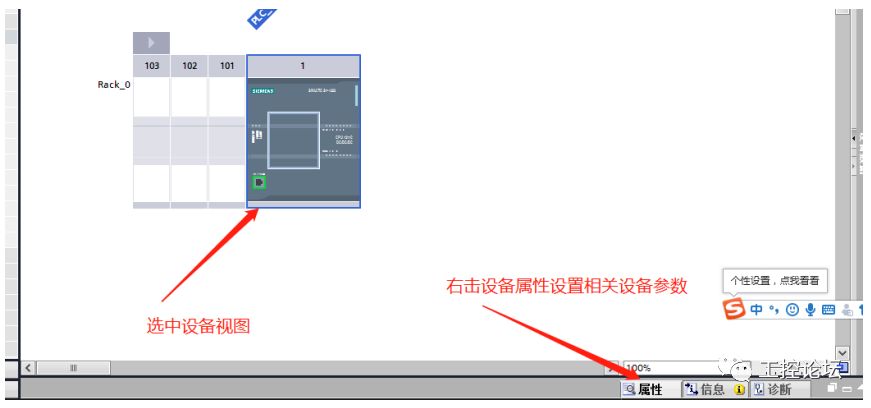

第3步：選中設備組態的、打開設備屬性的對話框。

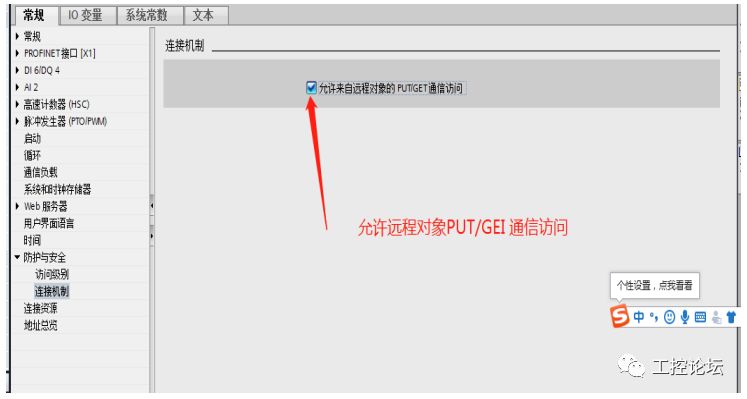

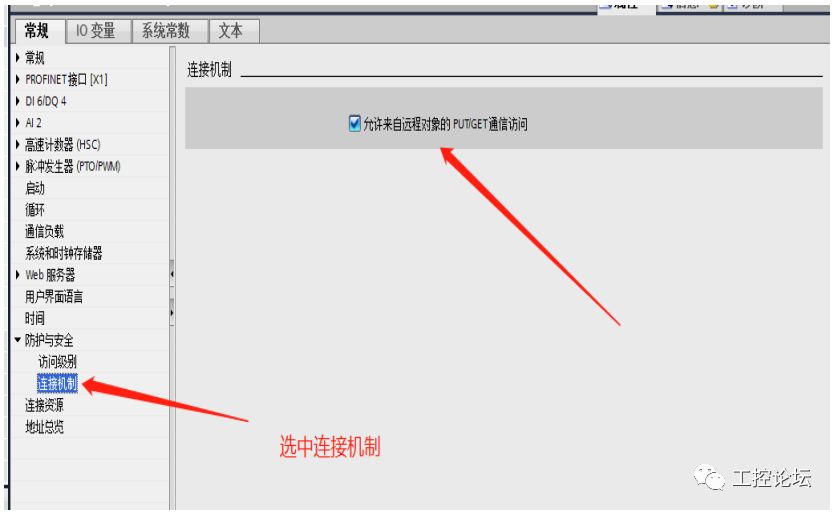

第4步：選中連接機制中的允許來自遠程對象PUT/GET 。

第5步：打勾，允許來自遠程對象的PUT/GET 通信訪問

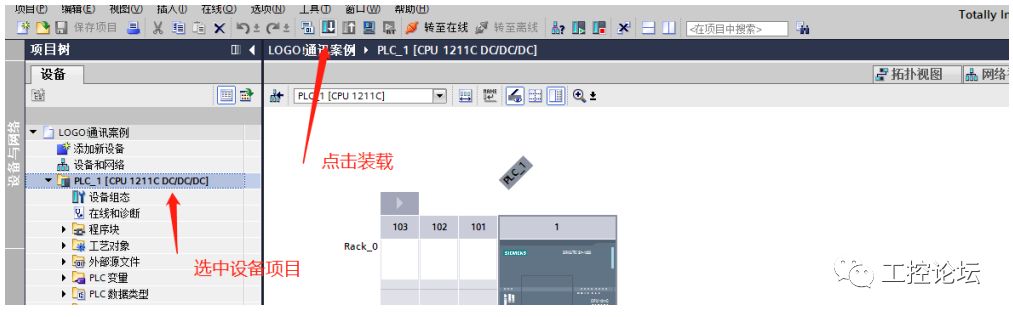

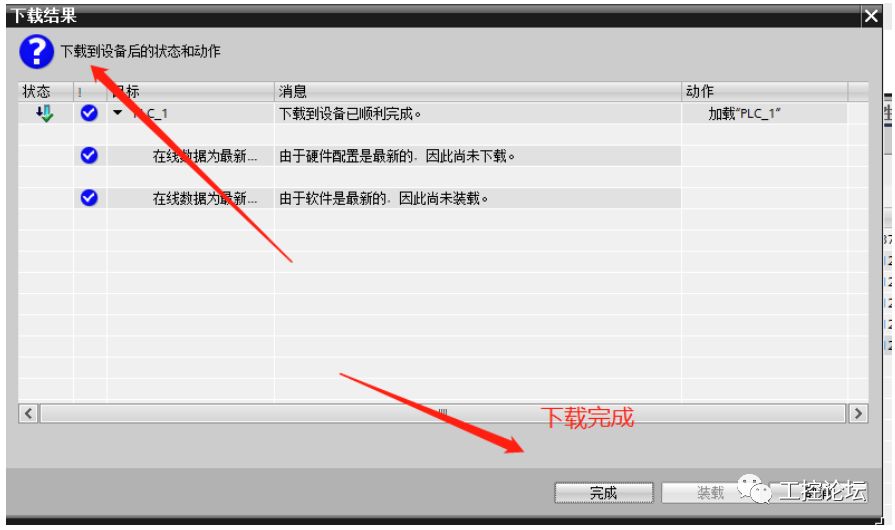

第6步：選中設備組態，點擊下載 S7-1200側無需編程，完成下載

（來源/中華工控網，點擊圖片可查看大圖）

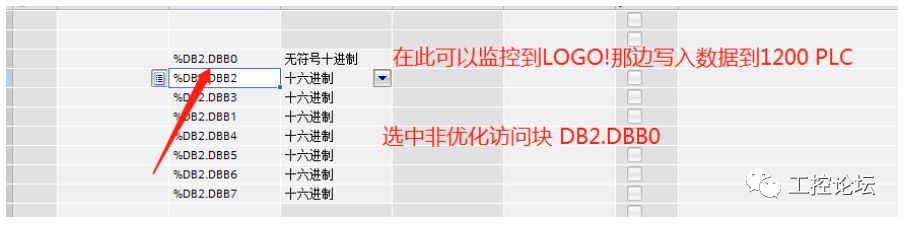

第7步：觀察當中DB2.DBB0的數據及寫入到LOGO!的MB0的數據。

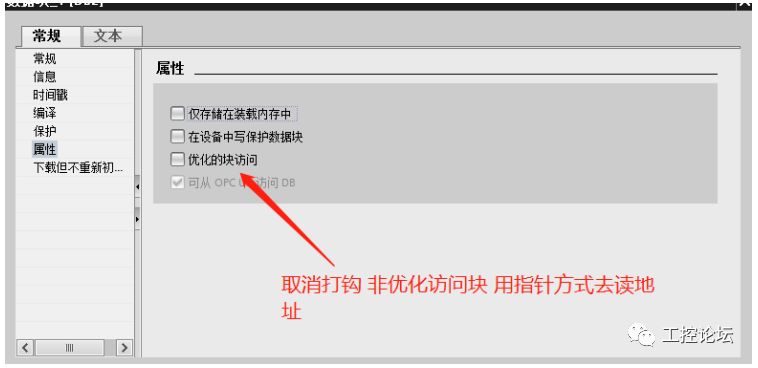

這時，需要注意數據塊的非優化訪問、用的是指針方式，選中數據塊之后，右擊菜單選擇屬性優化訪問塊， 勾取消

添加DB2 數據塊并實時監控到數據

五、200smart 通信參數：

S7通訊時，200smart PLC側無需編程及相關設置，設備的IP地址是192.168.3.113

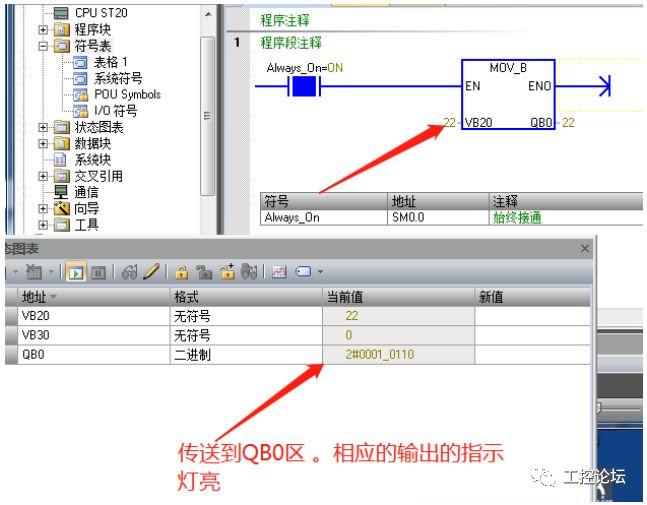

監控VB20 和寫入到LOGO!的vb30的數據

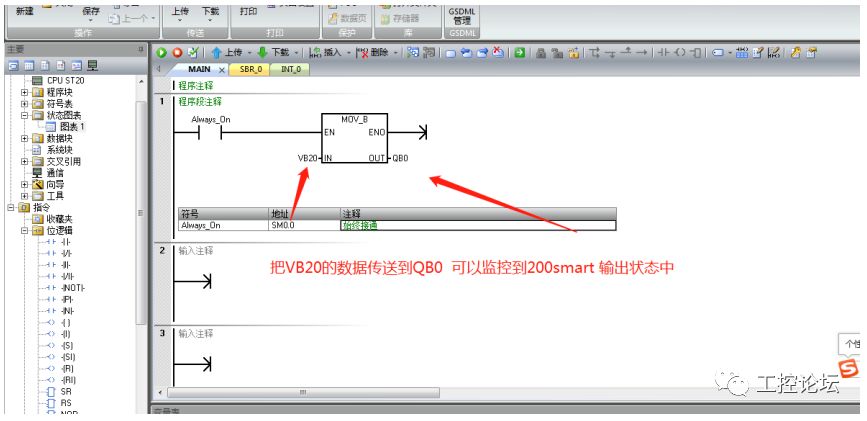

再用傳送指令將VB20數據送到QBO，然后看QB0的指示燈的輸出狀態變化。

VB20 VB30狀態表輸出

六、LOGO! A8.2 硬件組態及相關參數設置

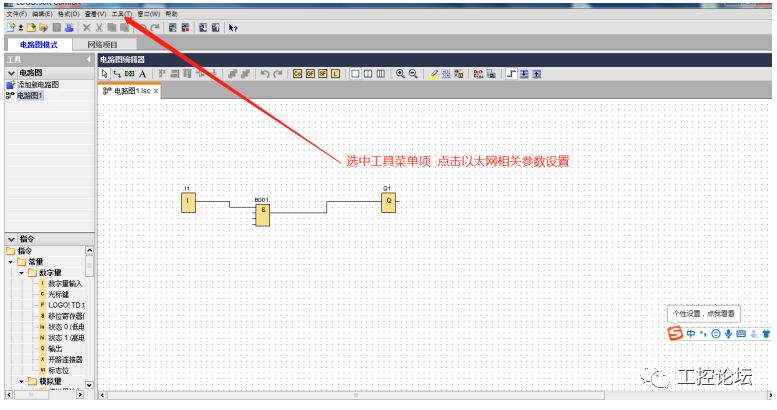

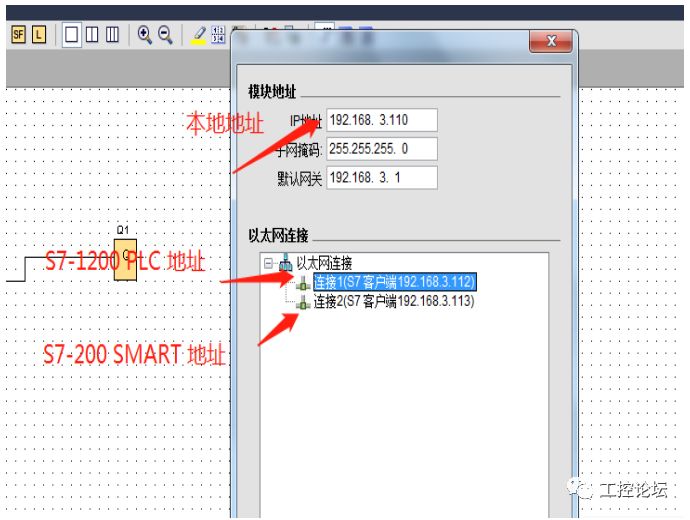

第1步，點擊工具，選擇以太網設置，建立S7客戶端；

S7-1200和S7-200smart的客戶端建立連接及本地IP地址

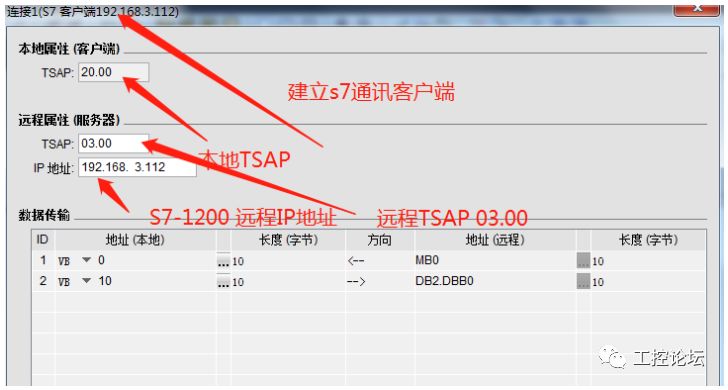

S7-1200客戶端連接詳細參數設置如下圖

遠程屬性TTSAP 03.00及遠程IP地址

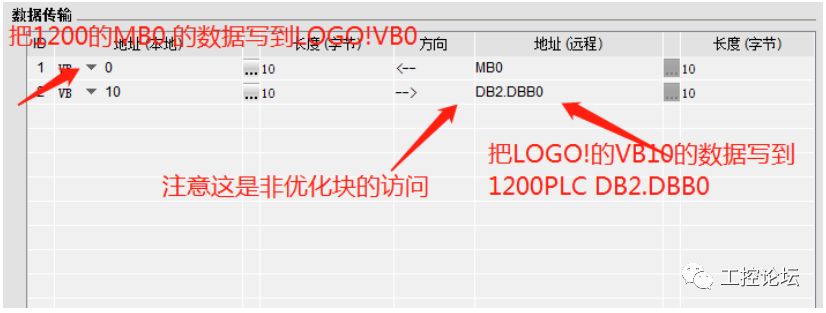

S7-1200數據傳輸情況參數設置 VB0 VB10 的數據寄存器值。

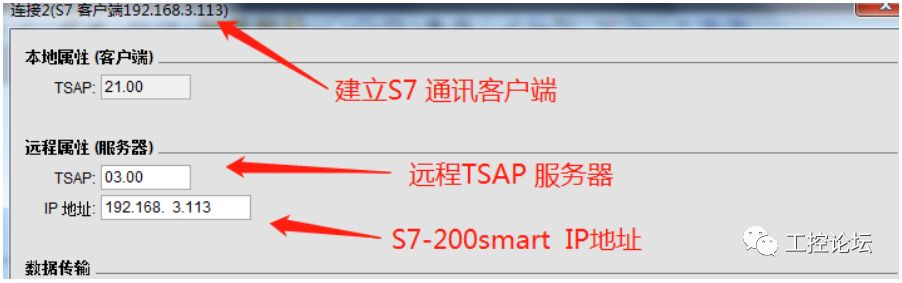

S7-200smart 客戶端及遠程服務端器相關參數。

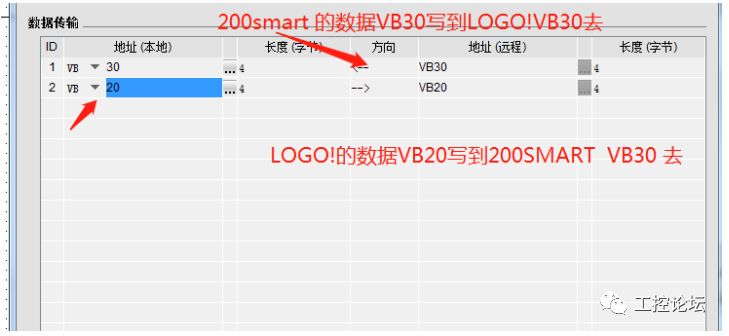

S7-200smart的數據傳輸VB20 VB30的數據寄存器值

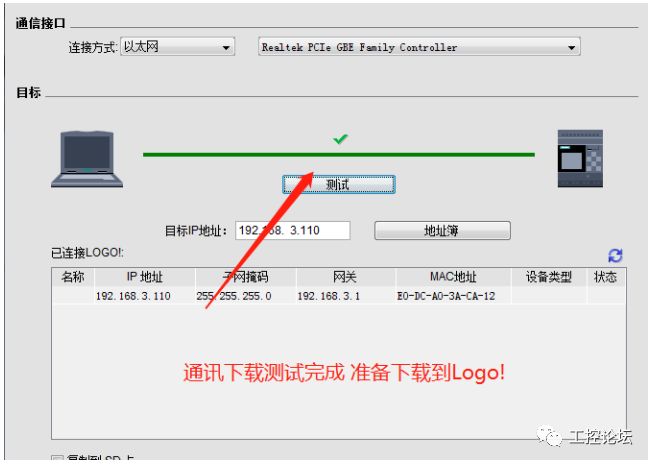

完成相關的通信設置參數，LOGO!側無需編程，輸入相關的寄存器地址的數據即可

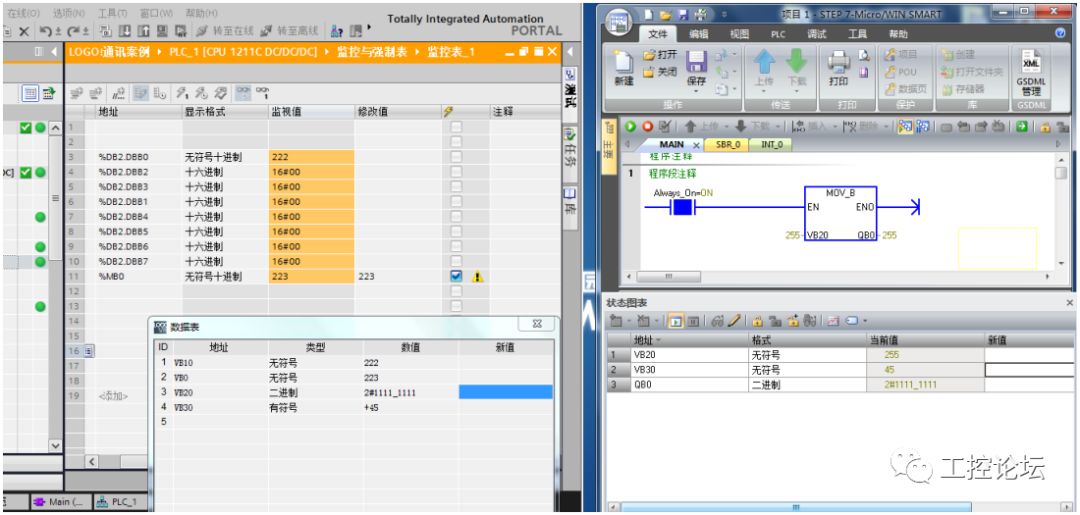

三款軟件在桌面上調至合適位置之后， 觀看三款PLC的數據情況如下圖：

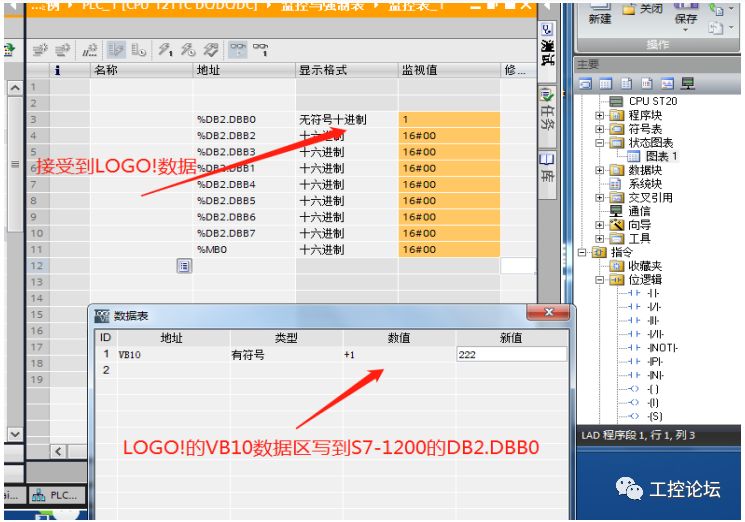

在LOGO! 控制器的在線監控，調取VB10的寄存器，輸入的222的數據，同時桌面上觀看S7-1200。

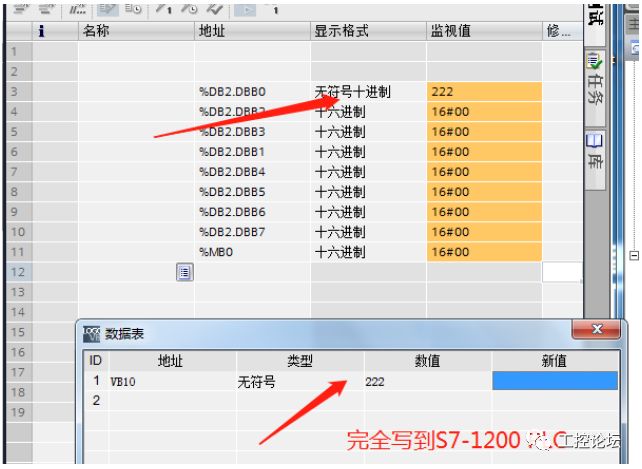

觀看S7-1200的DB2.DBB0的數據。完全寫到S7-1200上去，這說明logo的控制器數據可以寫到S7-1200上。

把LOGO! 的數據區VB0 調取，查看桌面。

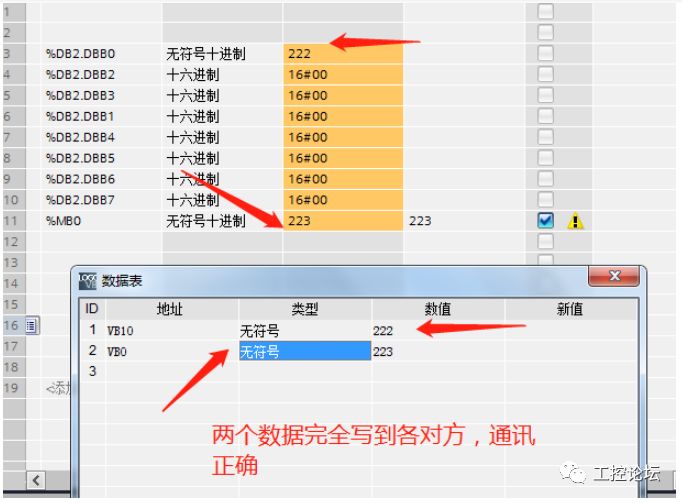

在S7-1200的數據監控區，把223的數據寫到LOGO! 的VB0區。

結果發現可以寫進去，說明兩個之間可以S7通訊。

接下來就看LOGO!和S7-200smart的S7通訊相關的步驟及演示功能

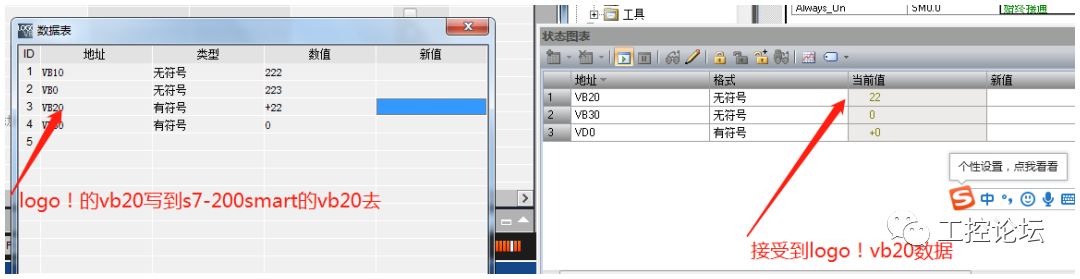

LOGO! 的控制器vb20的+22的值數據寫到S7-200smart的是VB20的數據。

同時觀察到VB20的數據傳送到QB0的數據，輸出狀態

以上就是LOGO! 和S7-200smart和S7-1200之間進行S7-通訊，這個方式比較便捷。三者之間不需要編寫如何通訊的程序，只要設置S7-通訊設置即可完成通訊。個人覺得西門子跟它的品牌走S7-通訊還是比較方便的，省了工程師編程通訊程序設置，無需設置其他的測試，非常方便。非常推薦大家使用S7通訊。

在這基礎上通訊，利用手上的上位機組態軟件，可以查看S7-200smart和S7-1200數據情況、但觸摸屏驅動沒有找到LOGO! 的控制器，就沒有辦法再進行監控?，F在就用這兩個，LOGO! 應該放開通訊這方面。

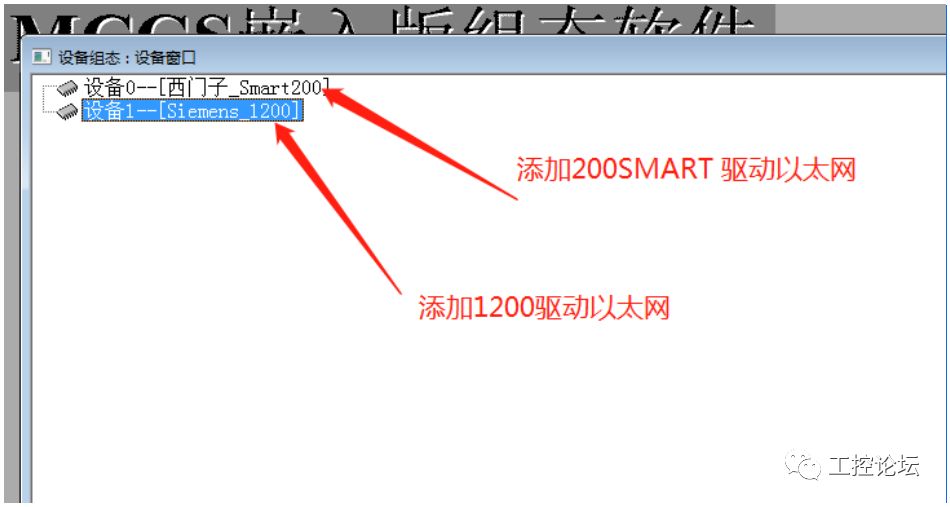

在MCGS設備組態上，選擇兩個設備管理器：

設備0 是S7-200smart的驅動文件

設備1 是S7-1200的驅動文件

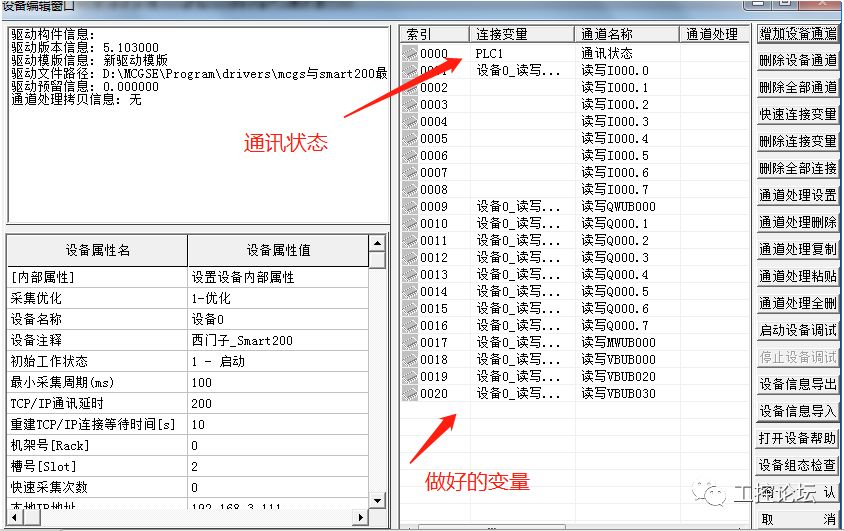

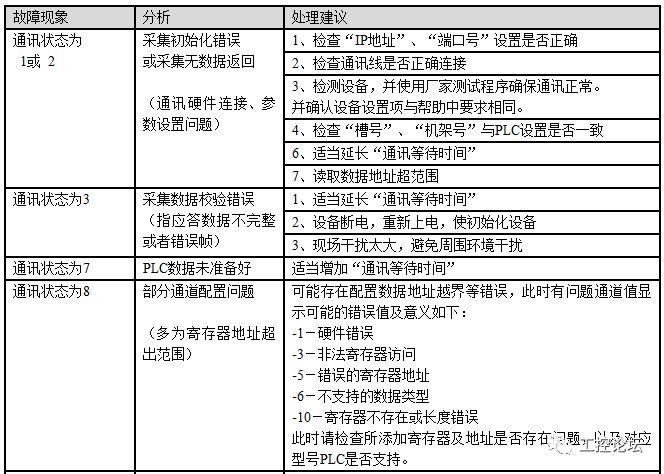

同時做通訊狀態，在畫面上可以實時監控到通訊一些錯誤代碼，如圖

PLC1 –是S7-200smart的通訊狀態字

PLC2 是S7-1200的通知狀態字

做好相關的變量就可以了。如何添加變量及在畫面做組態，這里就不敘述了。

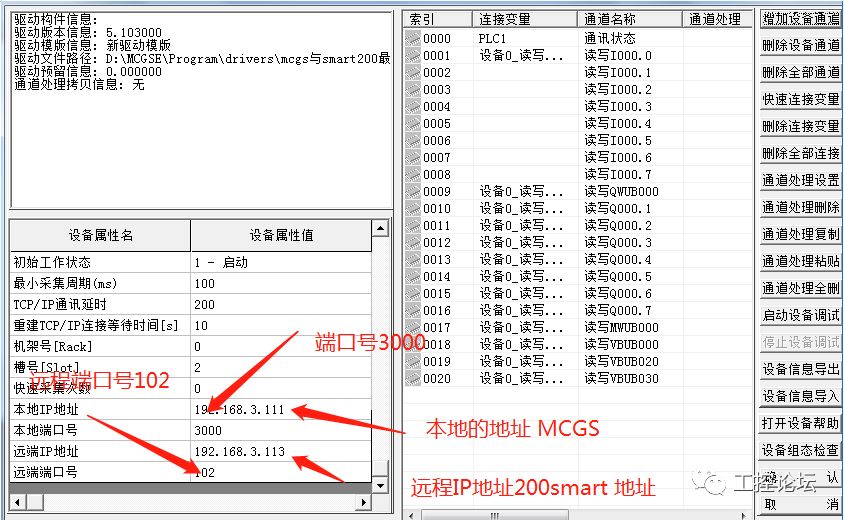

還有就是S7-200smart的IP地址設置及端口號，如圖所示，參數詳細：

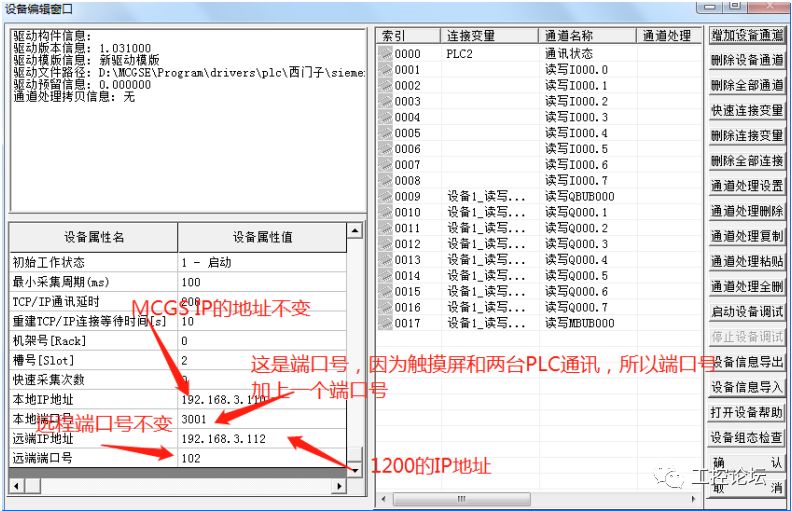

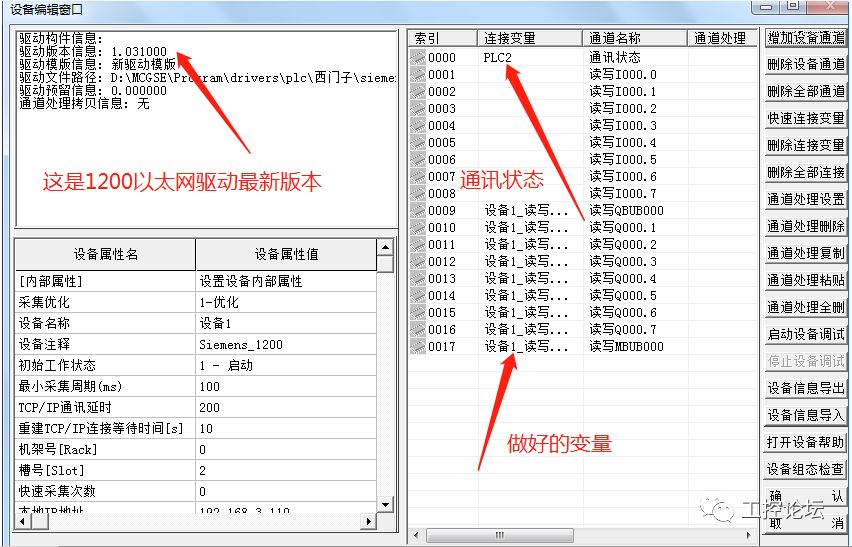

S7-1200的IP地址設置及端口號，如圖所示， 參數詳細及通訊狀態字

唯一注意的，本地端口不是一個口，

3000 是S7-200smart的

3001是S7-1200的

端口號及參數設置及畫面組態如下：

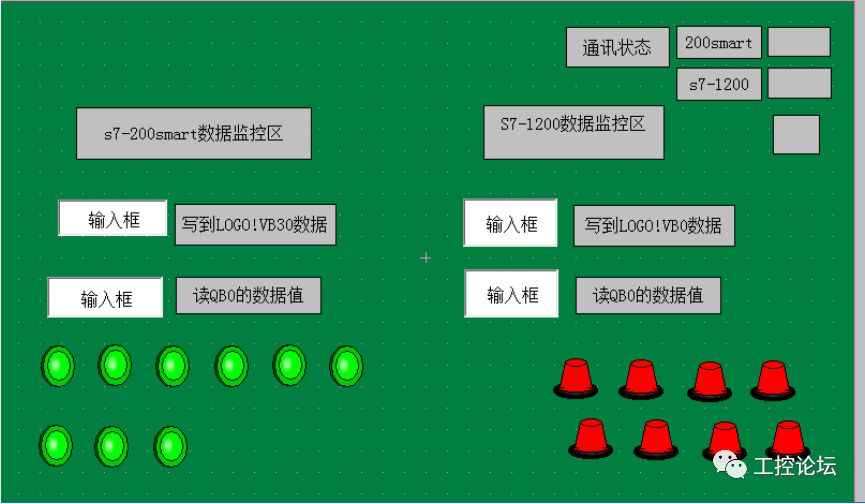

做好的組態如圖：

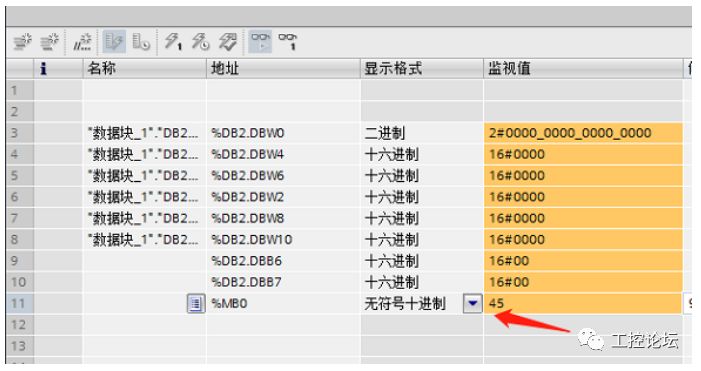

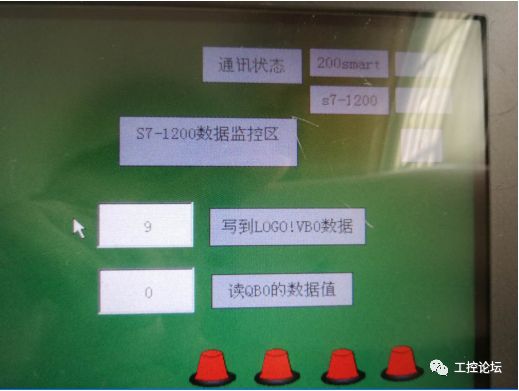

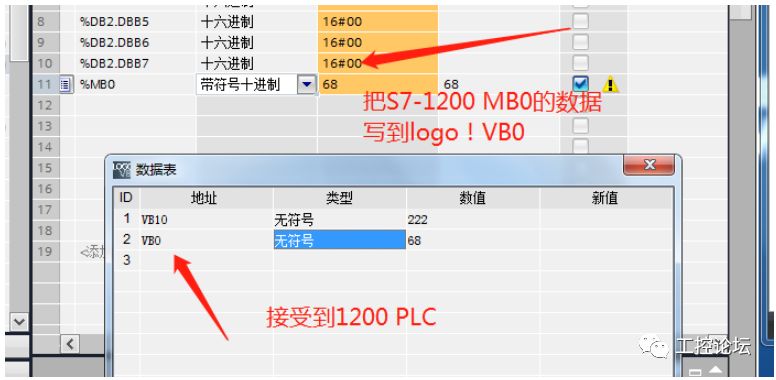

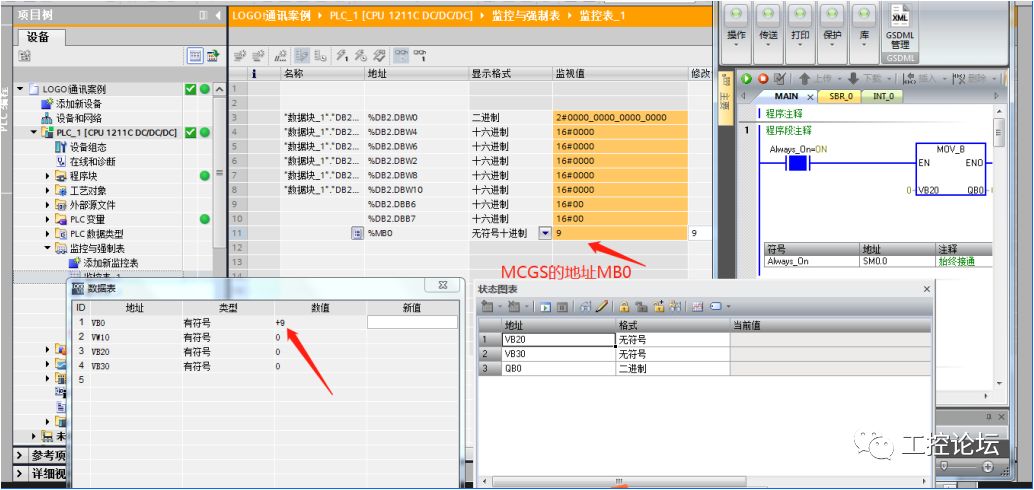

調整三款軟件的監控區，看到S7-1200的MB0的9數據值寫到LOGO!控制器里，觸摸屏也實現數據寫入的功能 。

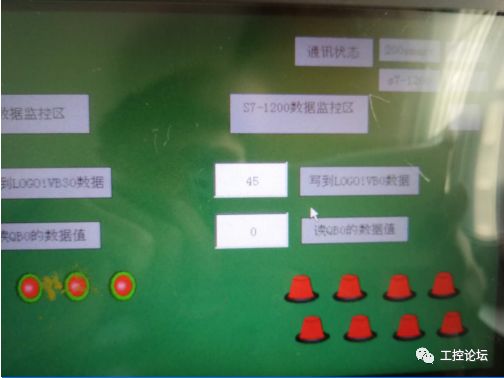

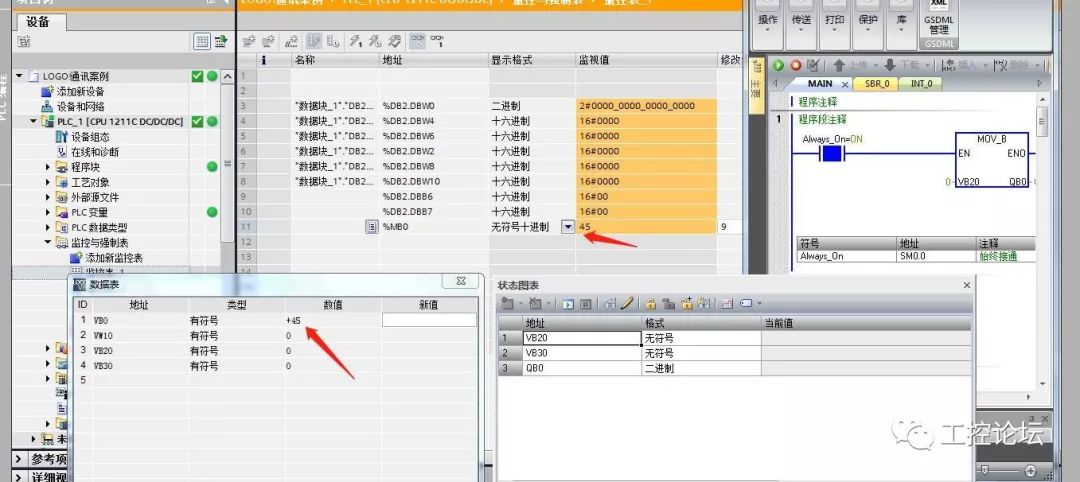

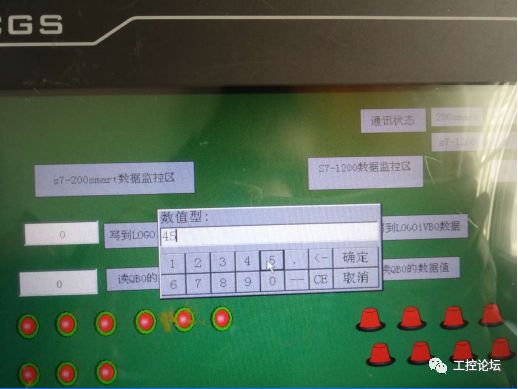

觸摸屏上數據可以監控；觸摸屏上寫45的數據給LOGO!的vb0。

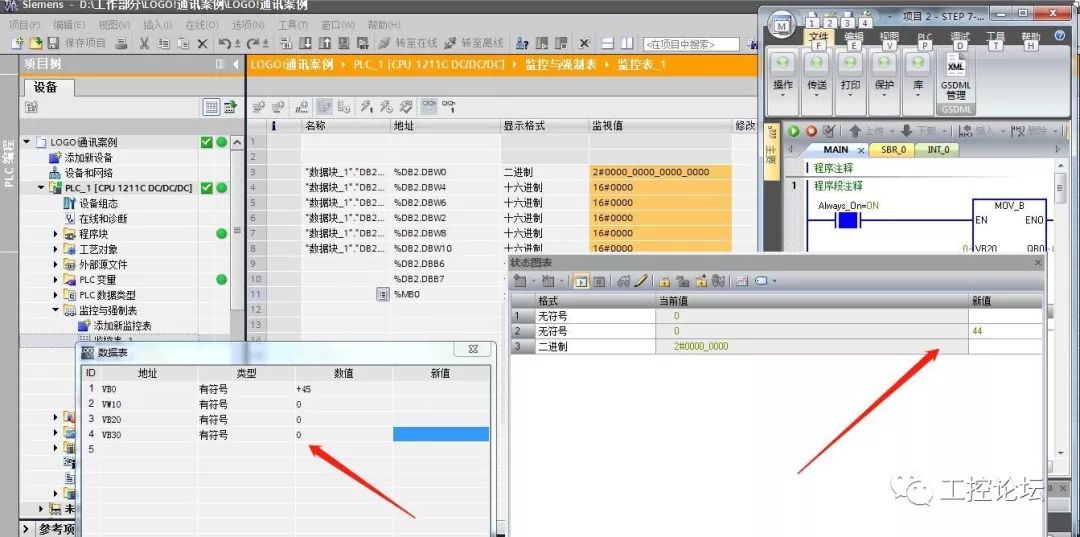

調整三款軟件的監控區，可以看到數據完全寫到LOGO!區

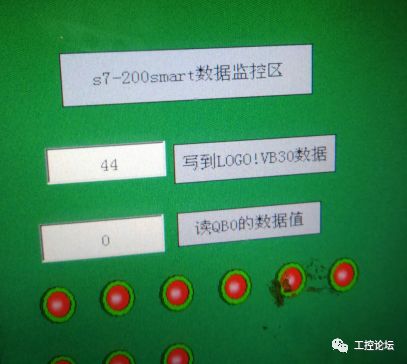

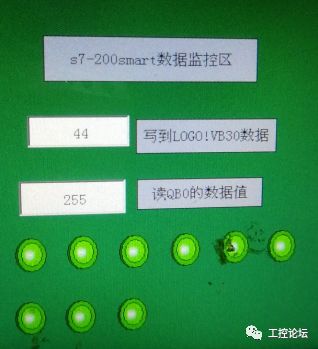

S7-200smart的數據VB30 的數據44 寫到LOGO!VB30區

同時，觸摸屏會顯示

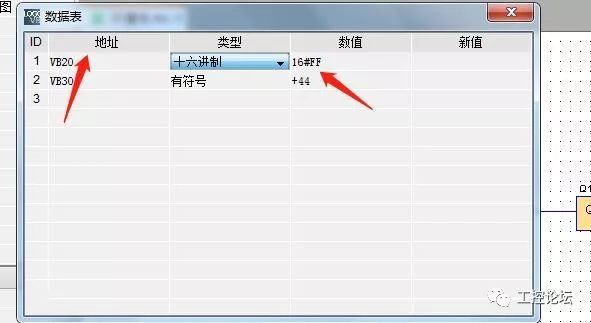

同時把LOGO!是VB20的255最大值寫到S7-200smart的vb20區

同樣地，觸摸屏同時看到輸出狀態及最大值255

至此，便完成了通訊要求。熟悉S7-200smart和S7-1200和logo！S7通訊之后，接下來就要進行實戰應用，更加熟練掌握s7通訊內容。
