1. PWM概述

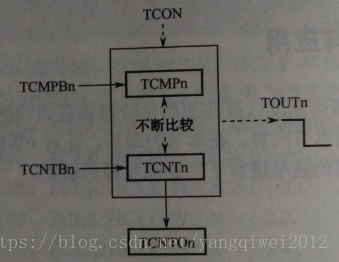

定時器0、1、2和3具有PWM功能。TCNTBn是計數初值，定時器開啟后，減1計數。TCMPBn的值是用于比較的，初始值是0，所以TCNTBn減1計數到0時，就等于TCMPBn，此時TOUTn就會翻轉。

所以，TCMPBn的值是用于脈寬調制PWM的，即當遞減計數器（確切說是TCNTn）的值與定時器控制邏輯中的比較寄存器的值（確切說是TCMPn）相等時，控制邏輯改變輸出電平。

TOUT0即是GPB0，GPB0接蜂鳴器，因此可以利用Timer0的PWM功能實現蜂鳴器發聲。

如上圖可知，需要把GPBCON[1:0] 設置為2。

關于TCON[2] ：該位只是定義TOUT0的極性是否反相。只要TCNT0=TCMP0，則TOUT0就會翻轉，與TCON[2]無關。

在Timer1定時器程序基礎上改進。

timer.c 增加Timer0初始化

void Timer0_Init(void)

{

rGPBCON &= ~(3<<0);

rGPBCON |= (2<<0);

rTCFG0 &= ~(0xFF);

rTCFG0 |= 99; //Prescaler0 = 99

rTCFG1 &= ~(0xF);

rTCFG1 |= 2; //MUX0 = 1/8

rTCNTB0 = 62500; //Timer0 1sec中斷1次

rTCMPB0 = rTCNTB0>>1;

rTCON |= (1<<1);

rTCON &= ~(1<<1);

rTCON |= (0xd); //Timer0 on. 0x9--same effect

}

Main.c 修改如下：

int Main()

{

int flag = 0;

Led_Init();

Key_Init();

// Beep_Init();

Timer1_Init();

Timer0_Init();

while(1)

{

if(rSRCPND & (1<<11)){

flag = !flag;

rSRCPND |= (1<<11);

}

if(1==flag){

LED01_ON;

// Beep_On();

}else{

LED01_OFF;

// Beep_Off();

}

return 0;

}

2. 按鍵控制蜂鳴器以不同頻率發聲

改進串口函數功能，增加發送單個字符、發送字符串功能函數。其中，發送字符串函數利用了可變參數編程技術。

當按”+”時頻率增大，按”-”時頻率減小。

Main.c

int Main()

{

unsigned char a;

Uart0_Init(115200);

Beep_PWM_Test();

return 0;

}
