傳統操作：修改一個32位寄存器內值的方法是，從寄存器中取出值，修改這個值，然后再放回這個寄存器中。
位帶操作：對于位帶區的每一位，在位帶別名區都有一個32位的地址對應，當需要修改值時，直接對該地址所指向的值進行修改。
位帶區：支持位帶操作的地址區，也就是說此區域可以給它起一個地址別名。
位帶別名：即為上述映射到的32位地址（別名）所在區域，對這個別名地址的訪問最終作用到位帶區的訪問上。
支持位帶操作的兩個內存區域是：
0X2000_0000-0X200F_FFFF（SRAM區中的最低1MB）
0X4000_0000-0X400F_FFFF（片上外設區中的最低1MB）

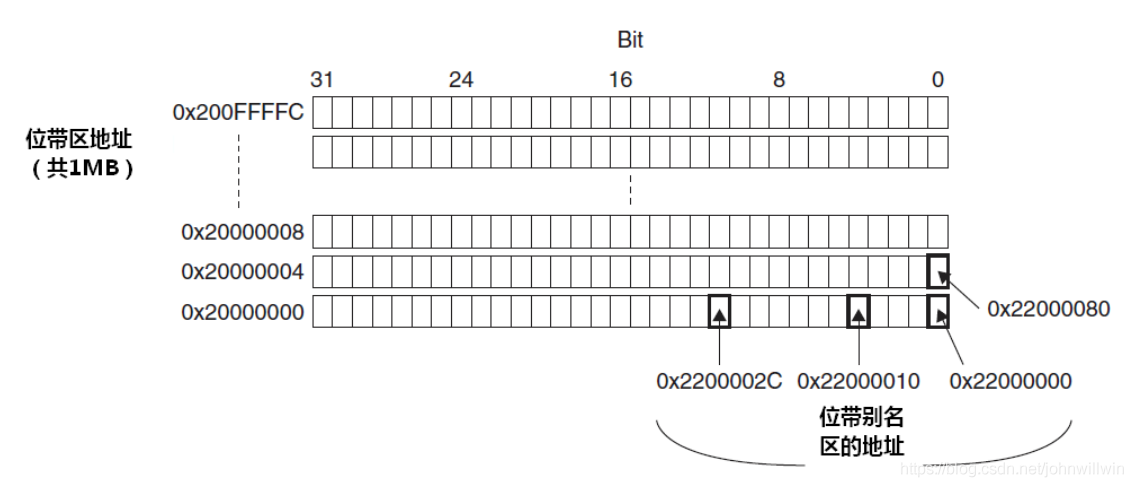

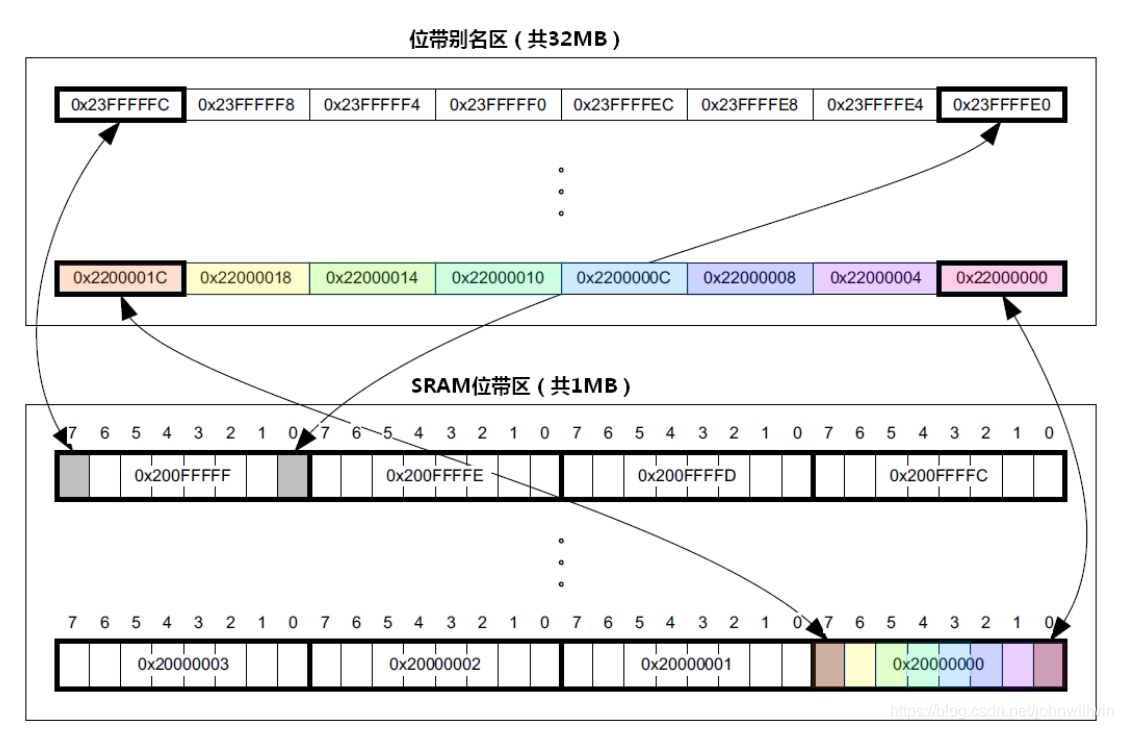

位帶區與位帶別名區之間的映射關系見下圖

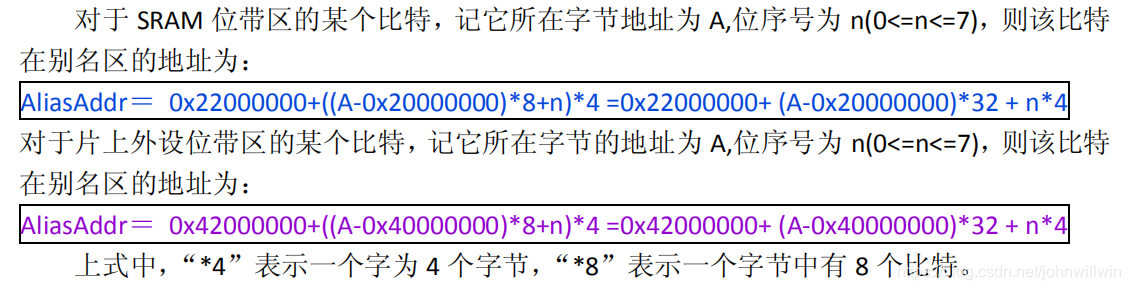

位帶區到位帶別名區的地址映射公式：
在編程中，我們會把以上公式合并成一個公式
(addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF<<5)+(bitnum<<2))
(addr & 0xF0000000)目的是取出addr的最高位（根據映射表可知最高位非2即4），通過最高位來區分是SRAM還是片上外設，再加上0x02000000即復原了SRAM/外設位帶別名區的起始地址，(addr & 0x00FFFFFF<<5)實際上是實現原式中的（A-0x20000000)*8*4，(bitnum<<2)等同于n*4.
