在嵌入式電子產品中制作無線項目變得非常重要和有用，因?yàn)闆]有雜亂的電線，這使得設備更加方便和便攜。有各種無線技術，例如藍牙、WiFi、433 MHz RF（射頻）等。每種技術都有其自身的優缺點，例如成本、距離或范圍傳輸、速度或吞吐量等。今天我們將使用STM32 的射頻模塊以無線方式發送和接收數據。

在這里，我們將連接一個 433MHz 射頻無線模塊與 STM32F103C8 微控制器。該項目分為兩部分。發送器將與 STM32 連接，接收器將與 Arduino UNO 連接。發射和接收部分都會有不同的電路圖和草圖。

在本教程中，RF 發射器向接收器端發送兩個值：使用超聲波傳感器測量的距離和電位計ADC值（0 到 4096），該值映射為（0 到 100）之間的數字。Arduino的RF 接收器接收這兩個值并以無線方式在16x2 LCD 顯示器中打印這些距離和數字值。

所需組件

STM32F103C8微控制器

Arduino UNO

433Mhz 射頻發射器和接收器

超聲波傳感器 （HC-SR04）

16x2 液晶顯示器

10k 電位器

面包板

連接電線

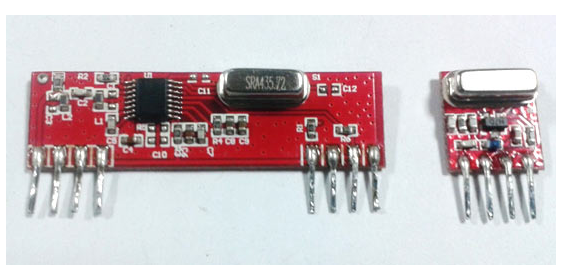

433Mhz 射頻發射器和接收器模塊）

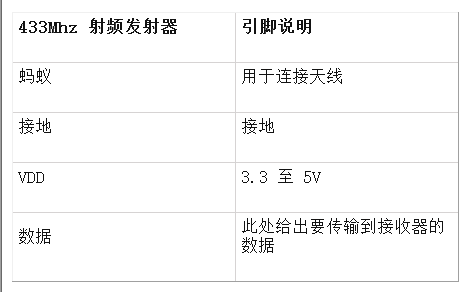

射頻發射器引腳：

射頻接收器引腳：

433 MHz 模塊規格：

接收器工作電壓：3V 至 5V

發射器工作電壓：3V 至 5V

工作頻率：433 MHz

傳輸距離：3米（不帶天線）至100米（最大）

調制技術：ASK（幅移鍵控）

數據傳輸速度：10Kbps

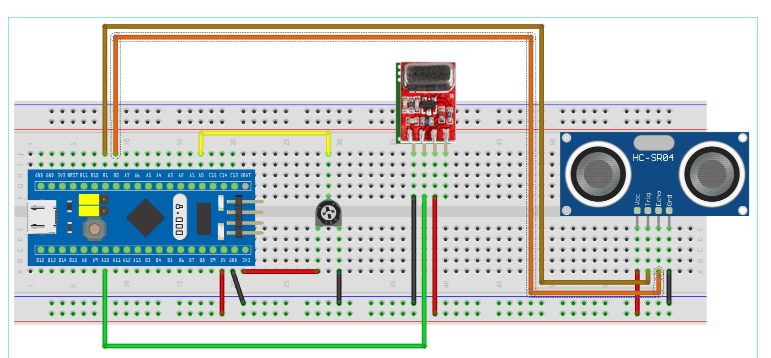

STM32F103C8射頻發射器電路圖

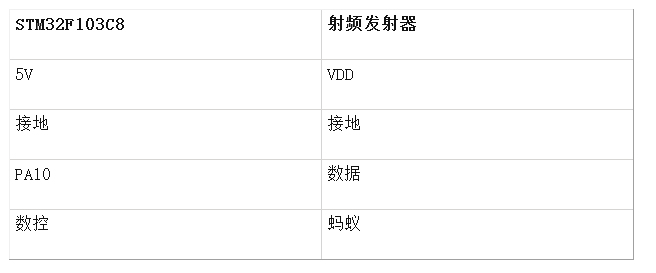

射頻發射器和 STM32F103C8 之間的電路連接：

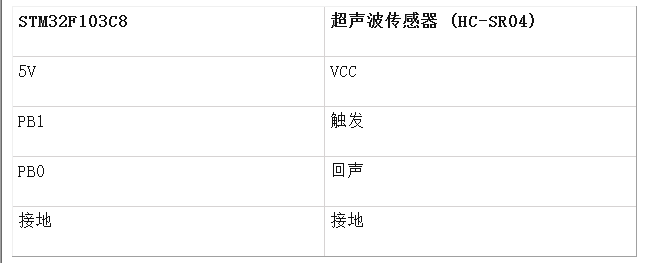

超聲波傳感器和 STM32F103C8 之間的電路連接：

STM32F103C8 連接一個10k 電位器，為 STM32 的 ADC 引腳 PA0 提供輸入模擬值（0 至 3.3V）。

帶有Arduino Uno的RF接收器電路圖

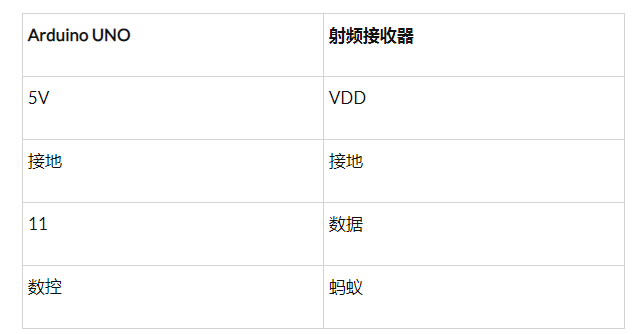

射頻接收器和 Arduino UNO 之間的電路連接：

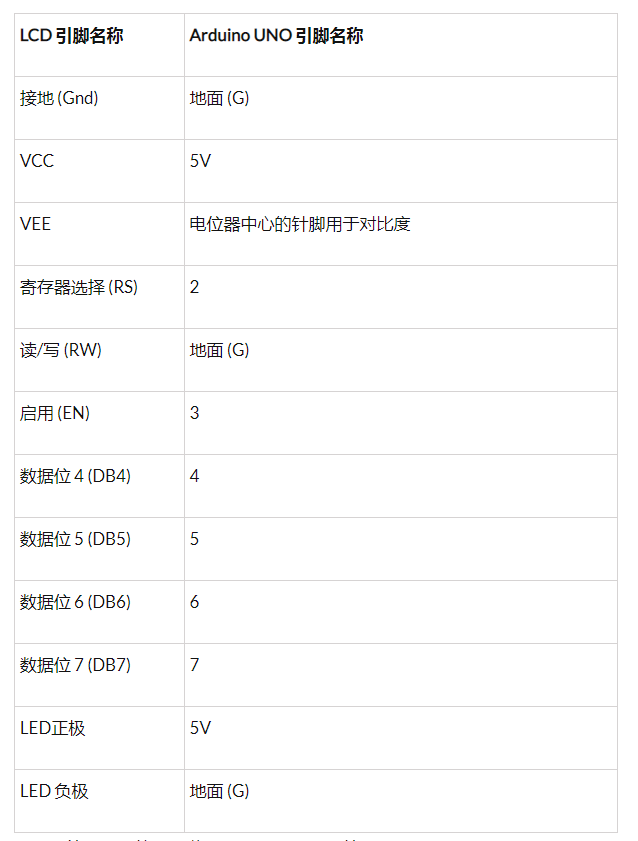

16x2 LCD 和 Arduino UNO 之間的電路連接：

下面將簡要解釋編碼。草圖將分為兩部分，第一部分是發射器部分，另一部分是接收器部分。所有草圖文件和工作視頻將在本教程結束時提供。要了解有關射頻模塊與 Arduino Uno 接口的更多信息，請點擊鏈接。

為無線射頻傳輸編程STM32F103C8

STM32F103C8 可以使用 Arduino IDE 進行編程。無需 FTDI 編程器或 ST-Link即可將代碼上傳到 STM32F103C8。只需通過 STM32 的 USB 端口連接到 PC 并開始使用ARDUINO IDE進行編程。

首先包含 Radiohead 庫，可以從這里下載。因?yàn)檫@個庫使用 ASK（幅移鍵控技術）來傳輸和接收數據。這使得編程非常容易。您可以通過進入 Sketch->include library->Add .zip library 在草圖中包含庫。

#include

正如在發射器端的本教程中一樣，超聲波傳感器用于測量距離，因此定義了觸發和回波引腳。

#define trig

接下來，將 RH_ASK 庫的對象名稱設置為 rf_driver，并使用諸如速度 (2000)、RX 引腳 (PA9) 和 TX 引腳 (PA10) 等參數。

RH_ASK rf_driver(2000, PA9, PA10);

接下來，聲明該程序所需的 Strings 變量。

字符串傳輸號碼；
字符串傳輸距離；
字符串傳輸；

接下來在 void setup() 中，初始化 RH_ASK rf_driver 的對象。

rf_driver.init();

之后觸發引腳設置為 OUTPUT 引腳，PA0（連接到電位器）和回波引腳設置為 INPUT 引腳。串行通信以 9600 的波特率開始。

   序列號.開始（9600）；
    pinMode（PA0，輸入）；
    pinMode（echoPin，輸入）；
    pinMode（trigPin，輸出）；

接下來在 void loop() 中，首先將輸入模擬電壓的電位器值轉換為數字值（找到 ADC 值）。由于STM32 的 ADC具有 12 位分辨率。因此，數字值從 (0 到 4096) 變化，映射到 (0 到 100)。

int 模擬輸入 = 模擬讀取（PA0）；
    int pwmvalue = map（模擬輸入，0,4095,0,100）；

接下來，使用超聲波傳感器測量距離，方法是設置觸發器高低，延遲 2 微秒。

數字寫入（trigPin，低）；
    延遲微秒（2）；
    digitalWri

回波針感測反射回來的波，即觸發波反射回來的持續時間用于使用公式計算物體的距離。通過點擊鏈接了解更多超聲波傳感器如何計算距離。

持續時間長 = pulseIn(echoPin, HIGH);
    浮動距離=持續時間*0.034/2；

現在測量的數據數量和距離都轉換為字符串?dāng)?shù)據并存儲在相應的字符串變量中。

傳輸數=字符串（pwm值）；
    傳輸距離 = 字符串（距離）；

兩個字符串都作為一行添加并存儲在稱為傳輸?shù)淖址校禾枴埃庇糜诜指魞蓚€字符串。

  傳輸=傳輸_pwm +“，”+傳輸距離；

傳輸字符串被轉換為字符數組。

const char *msg = transmit.c_str();

數據被傳輸并等待直到它被發送。

rf_driver.send((uint8_t *)msg, strlen(msg));
    rf_driver.w

發送的字符串?dāng)?shù)據也顯示在串行監視器中。

序列號.println(msg);

將 Arduino UNO 編程為 RF 接收器

Arduino UNO 使用 Arduino IDE 進行編程。在接收器部分，從發射器部分發送并由 RF 接收器模塊接收的數據和接收到的字符串?dāng)?shù)據被拆分為各自的數據（距離和數量）并顯示在 16x2 LCD 顯示屏上。

讓我們簡要地看一下接收器編碼：

就像在發射器部分一樣，首先包含 RadiohHead 庫。因?yàn)檫@個庫使用 ASK（幅移鍵控技術）來傳輸和接收數據。這使得編程非常容易。

#include

由于這里使用的是 LCD 顯示器，所以還包括了液晶庫。

#include

與 Arduino UNO 連接的 16x2 LCD 顯示引腳使用 lcd 作為對象指定和聲明。

液晶液晶(2,3,4,5,6,7);

接下來聲明用于存儲字符串?dāng)?shù)據的字符串?dāng)?shù)據變量。

字符串 str_receive;
字符串 str_number;
字符串 str_distance;

Radiohead 庫的對象已聲明。

  RH_ASK 射頻；

現在在void setup() 中，LCD 顯示設置為 16x2 模式，并顯示并清除歡迎消息。

lcd.開始（16,2）；
    lcd.print("電路文摘");
    lcd.setCu

之后，初始化rf對象。

rf.init();

現在在void loop() 中，數組 buf[] 被聲明為大小為 7。因?yàn)閺陌l(fā)送器發送的數據有 7，包括“，”。因此，根據要傳輸?shù)臄?shù)據進行更改。

uint8_t buf[7];
    uint8_t buflen = sizeof(buf);

如果該字符串在 rf 接收器模塊中可用，則 if 函數會檢查大小并執行。rf.recv()用于接收數據。

如果 (rf.recv(buf, &buflen))

buf具有接收到的字符串，因此接收到的字符串存儲在str_receive字符串變量中。

str_receive = String((char*)buf);

如果檢測到兩個字符串之間的“，”，則此for循環用于將接收到的字符串分成兩部分。

  for (int i = 0; i < str_receive.length(); i++)
      {
      if (str_receive.substring(i, i+1) == ",")
      {
      str_number = str_receive.substring(0, i);
      str_distance = str_receive.substring(i+1);
      休息;
      }

聲明兩個值的兩個 char 數組，通過將字符串轉換為字符數組，將分成兩個的字符串存儲在相關數組中。

  字符數串[4];
      字符距離字符串[3]；
      str_distance.toCharArray(distancestring,3);
      str_number.toCharArray(numberstring,3);

之后使用 atoi() 將字符數組轉換為整數

  int 距離 = atoi（距離字符串）；
      int number = atoi(numberstring);

轉換成整數值后，距離和數字值顯示在 16x2 LCD 顯示屏中

  lcd.setCursor(0,0);
      lcd.print("編號：");
      lcd.print(數字);
      lcd.setCursor(0,1);
      lcd.print("距離：");
      lcd.print（距離）；
      lcd.print("cm");

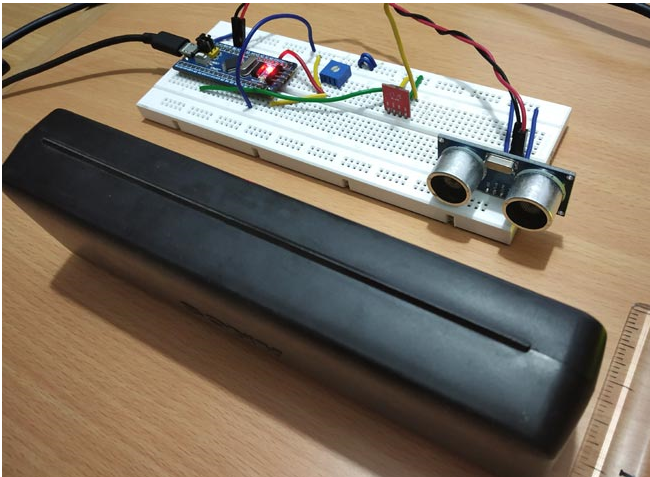

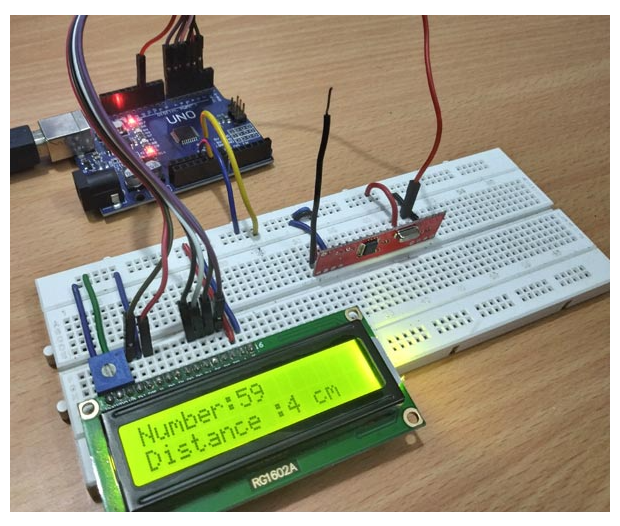

分別在STM32和Arduino UNO中上傳發射器和接收器代碼后，使用STM32測量的數字和物體距離等數據通過RF發射器傳輸?shù)絉F接收器，接收到的值以無線方式顯示在LCD顯示屏上。

測試基于 STM 32 的射頻發射器和接收器

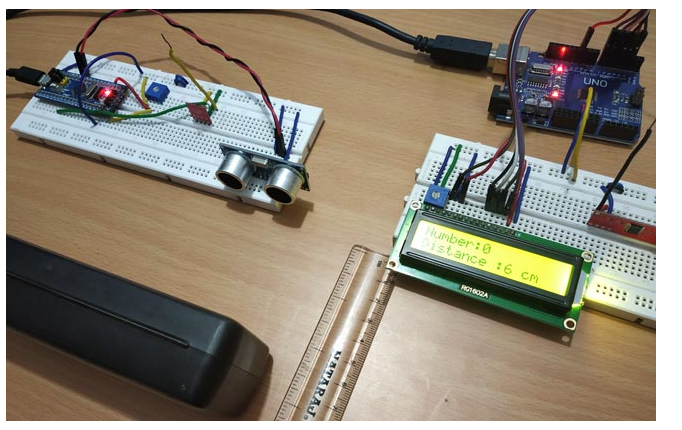

1.當數字為0且物體距離為6cm時。

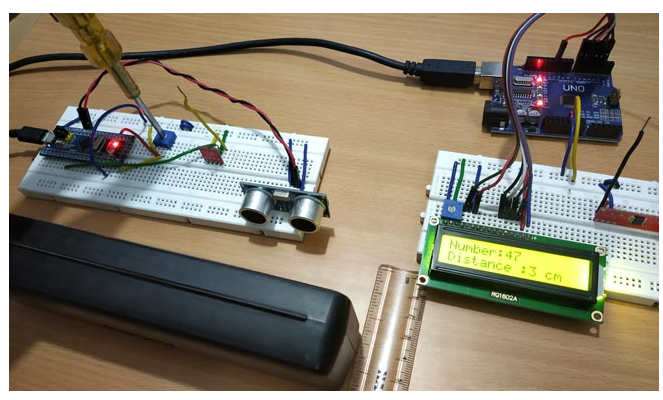

2.當數字47和物體距離為3cm時。
